产品
滤波器
阻带频率1910~1930MHz, ≥50dB, 通带频率DC~1902MHz, 1938~4500MHz, N
- K6-1910-1930-8N5050-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1910 | ~ | 1930 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1902 | MHz | |
| 通带频率 | 1938 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1850 | -0.31 | 1.36 |
| 1902 | -2.43 | 1.29 |
| 1904 | -3.35 | 2.85 |
| 1906 | -11.38 | 10.36 |
| 1908 | -33.72 | 23.75 |
| 1910 | -68.82 | 31.41 |
| 1915 | -62.67 | 32.14 |
| 1920 | -72.28 | 33.68 |
| 1925 | -58.67 | 46.38 |
| 1930 | -80.62 | 44.77 |
| 1932 | -34.51 | 27.46 |
| 1934 | -11.43 | 12.86 |
| 1936 | -3.98 | 3.33 |
| 1938 | -2.36 | 1.31 |
| 2000 | -0.42 | 1.43 |
参考实物图

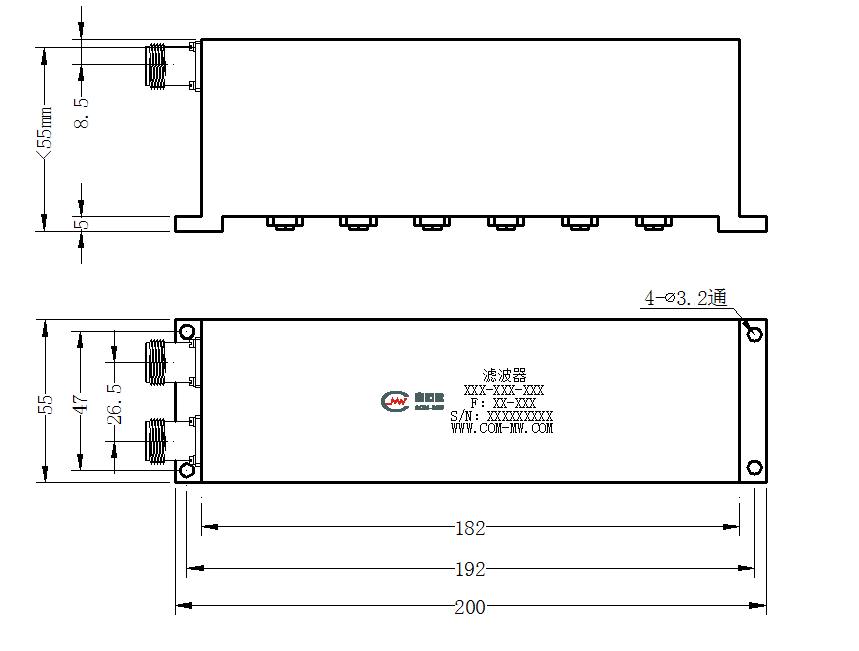

外形结构图（mm）

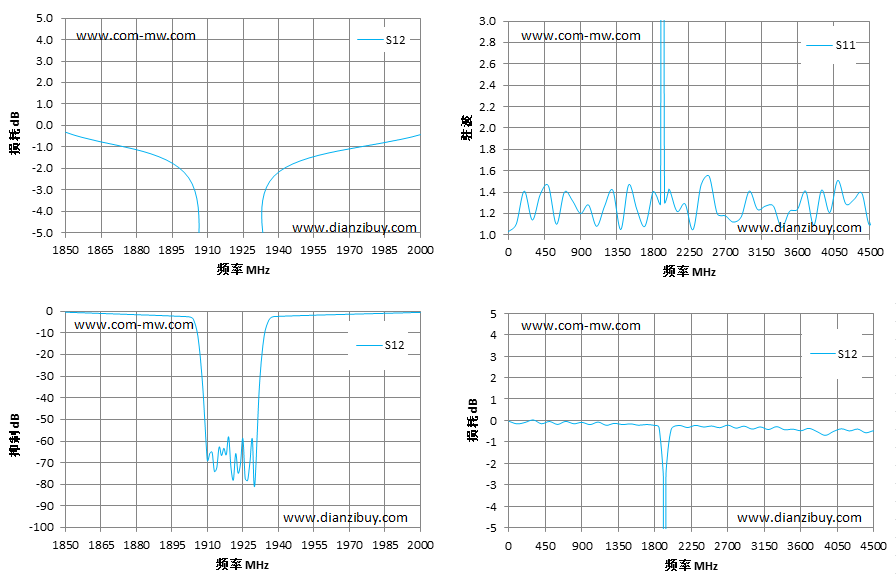

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
