滤波器
阻带频率5480~5715MHz, ≥40dB, 通带频率DC~5380MHz, 5815~18000MHz, SMA
- K6-5480-5715-100S4010-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5480 | ~ | 5715 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5380 | MHz | |
| 通带频率 | 5815 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5200 | -0.67 | 1.55 |
| 5300 | -0.77 | 1.29 |
| 5380 | -2.67 | 1.29 |
| 5430 | -10.45 | 12.51 |
| 5480 | -69.90 | 49.11 |
| 5500 | -62.51 | 43.9 |
| 5550 | -54.63 | 48.85 |
| 5600 | -48.25 | 49.9 |
| 5650 | -50.67 | 39.39 |
| 5700 | -49.25 | 42.96 |
| 5715 | -60.36 | 31.77 |
| 5765 | -11.31 | 13.35 |
| 5815 | -2.48 | 1.31 |
| 5900 | -0.76 | 1.68 |
| 6000 | -0.69 | 1.24 |

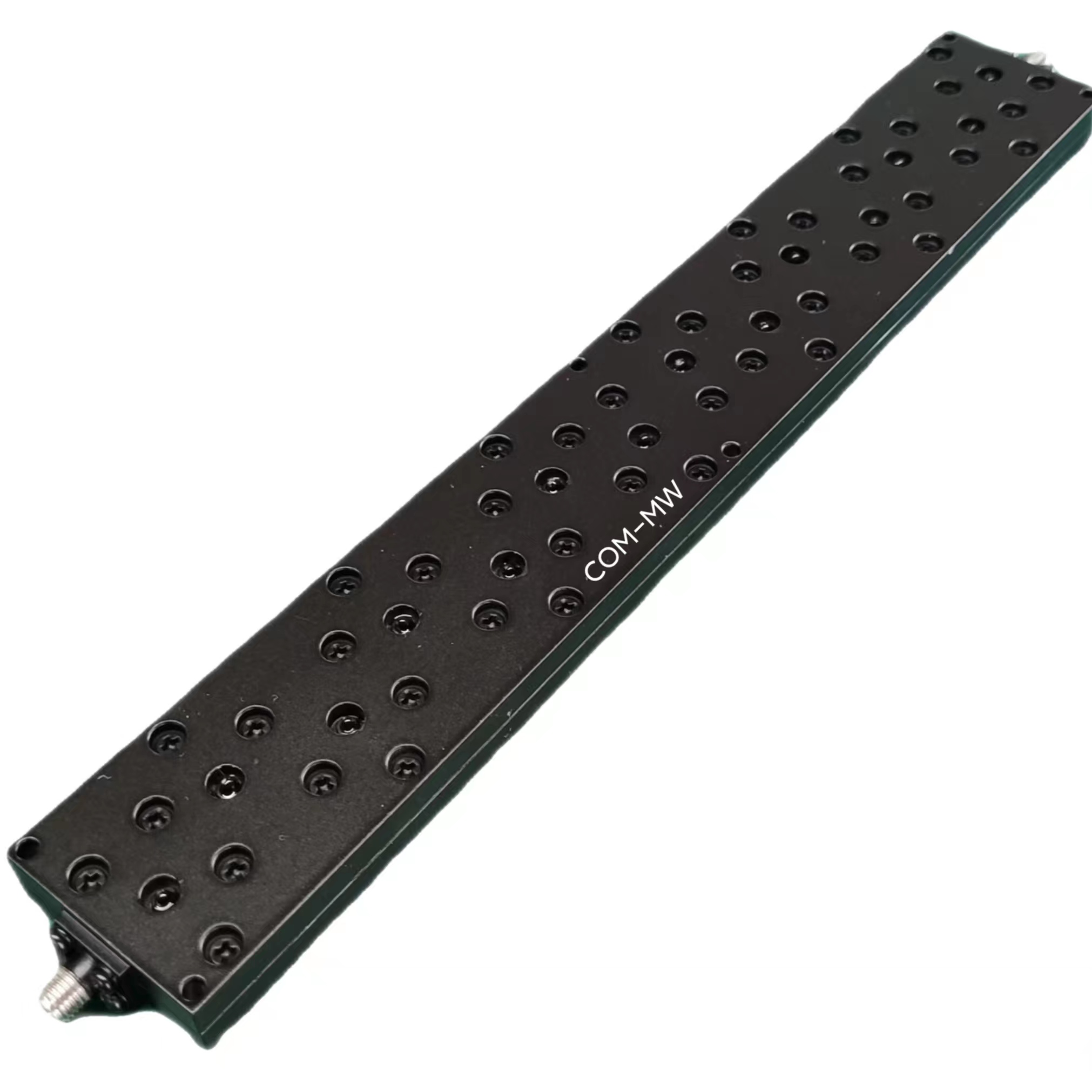

参考实物图

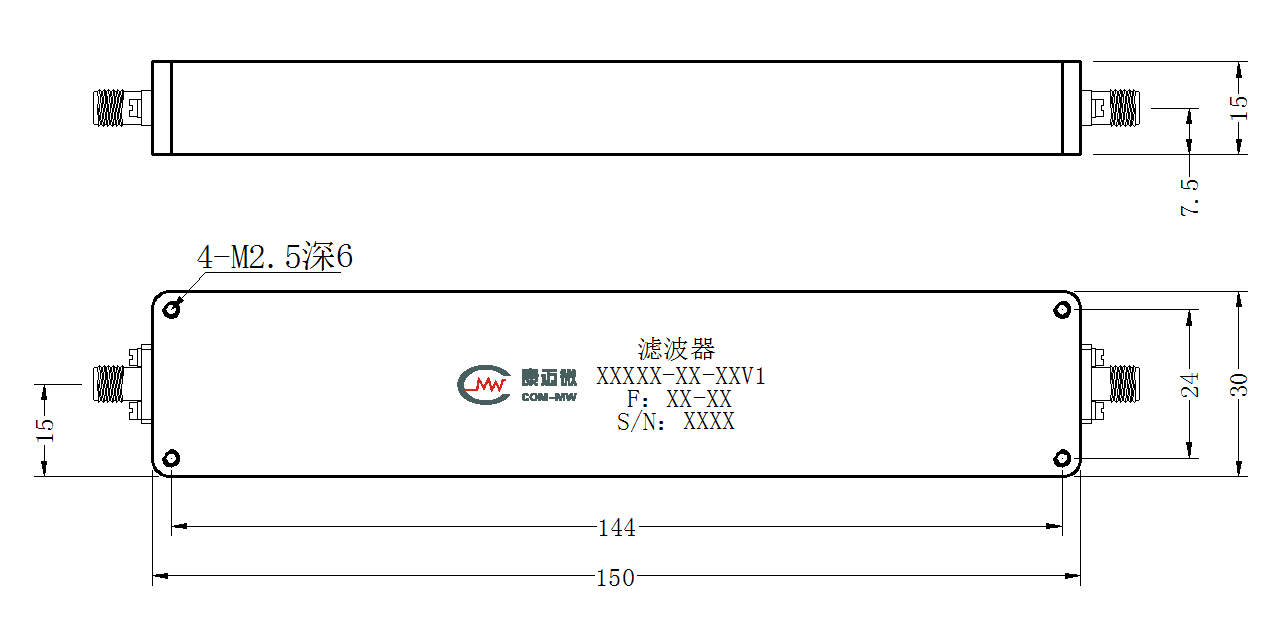

外形结构图（mm）

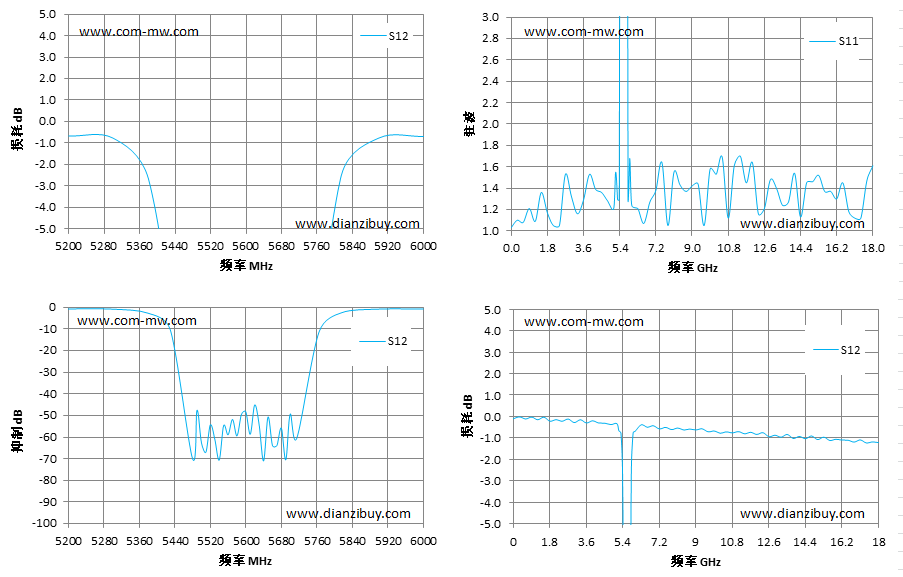

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
