产品
滤波器
通带频率 5060~5440MHz,0.5dB带宽 380~405MHz,DC-3100MHz≥40dBc,6400-7400MHz≥40dBc,微带圆针
- ZBF5-C5250-380-1725
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5060 | ~ | 5440 | MHz |
| 0.5dB带宽 | / | / | 380 | ~ | 405 | MHz |
| 通带损耗 | 5060-5440 | MHz | 2 | dB | ||
| 带外抑制 | DC-3100 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 6400-7400 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 7400-13000 | MHz≥ | 70 | dBc | ||
| 通带驻波 | 5060-5440 | MHz | 1.5 | |||
| 群时延波动 | 5060-5440(任意20)MHz | MHz | 0.8 | ns | ||
| 群时延波动 | 5060-5440(任意0.9)MHz | MHz | 0.2 | ns |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.00 | 111.75 | 77.85 | -77.46 | -98.10 | 2.34 |
| 4.18 | 115.33 | 78.73 | -77.05 | -75.49 | -3.95 |
| 4.36 | 111.65 | 81.54 | -70.36 | -83.58 | 3.83 |
| 4.54 | 109.72 | 79.19 | -56.22 | -91.43 | -1.28 |
| 4.71 | 103.14 | 69.01 | -50.13 | -91.78 | 1.41 |
| 4.89 | 88.44 | 57.92 | -32.44 | -84.00 | -2.55 |
| 5.07 | 1.15 | 1.13 | -0.87 | -88.07 | 4.44 |
| 5.25 | 1.17 | 1.21 | -1.01 | -83.34 | 2.70 |
| 5.43 | 1.25 | 1.27 | -1.36 | -76.20 | 3.99 |
| 5.61 | 39.51 | 40.03 | -29.32 | -94.67 | 4.08 |
| 5.79 | 57.04 | 48.20 | -53.55 | -94.79 | -1.17 |
| 5.96 | 64.84 | 52.04 | -62.44 | -90.94 | 2.52 |
| 6.14 | 72.54 | 52.61 | -72.08 | -79.93 | -3.85 |
| 6.32 | 80.46 | 52.38 | -85.03 | -99.09 | -0.70 |
| 6.50 | 86.93 | 49.94 | -81.90 | -95.20 | -15.75 |

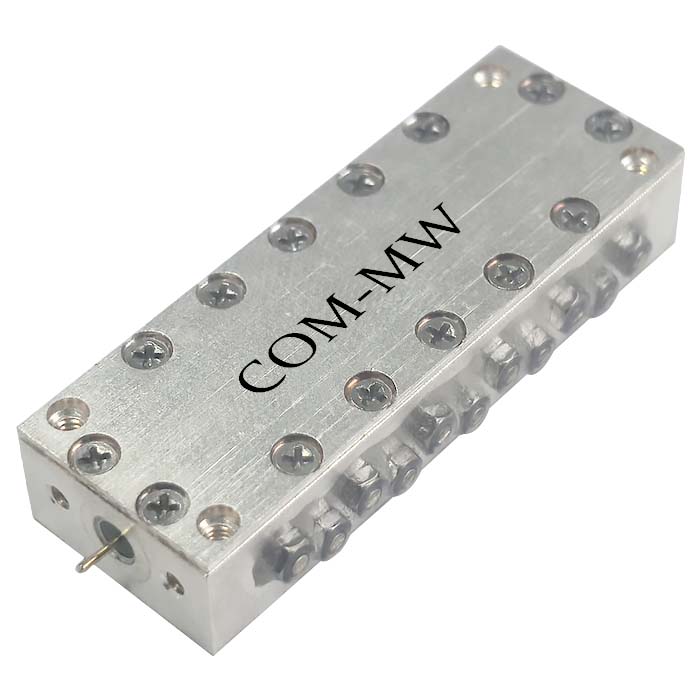

参考实物图

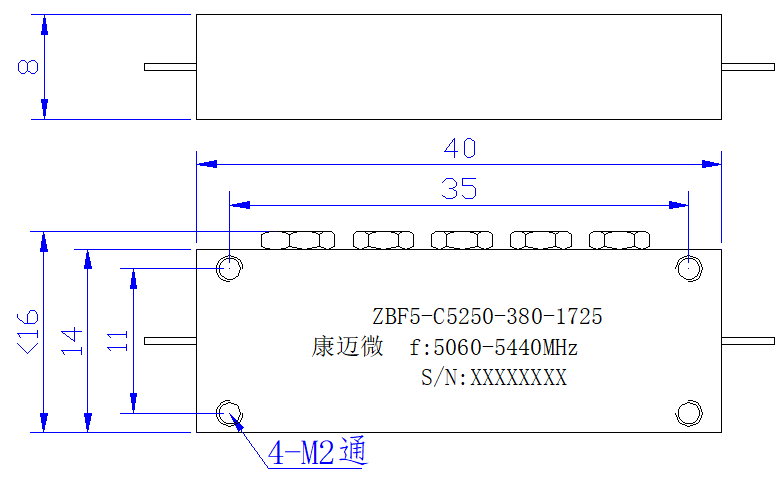

外形结构图（mm）

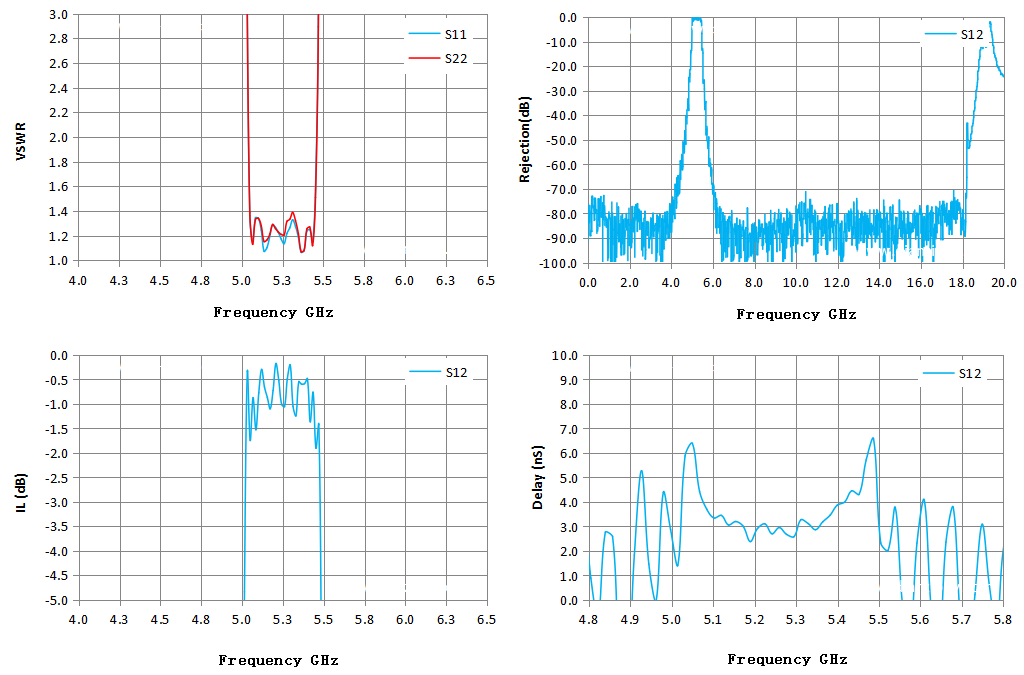

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
