衰减器
工作频率 0~67GHz,衰减度 2dB,2W,50Ω,1.85-MF or JK
- DA8-22-0-67G-16960
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 67 | GHz |
| 衰减度 | 1 | 2 | 3.5 | dB |
| 驻波比 | 1.6 |
其它参数
| 功率容量 | 2W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-MF or JK |
| 接口材质 | 不锈钢303 |
| 产品外壳材料 | 不锈钢303 |
| 工作温度 | -55~+125℃设计保证 |
| 重量 | 5g |
| ROHS | 满足 |

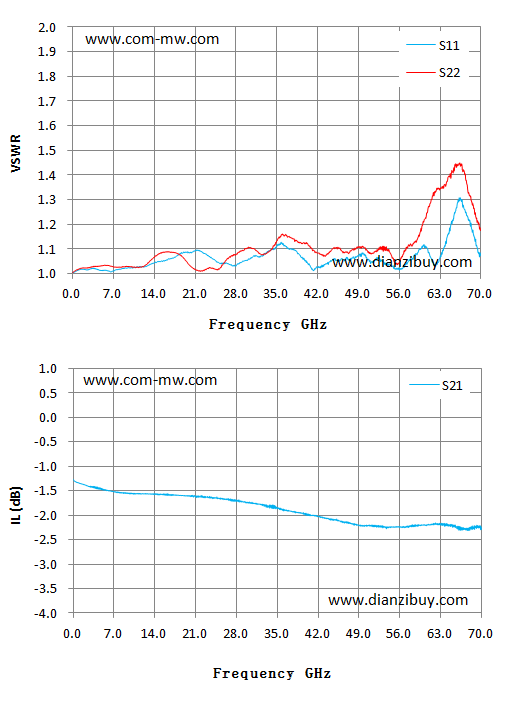

典型测试曲线图
功率降额曲线

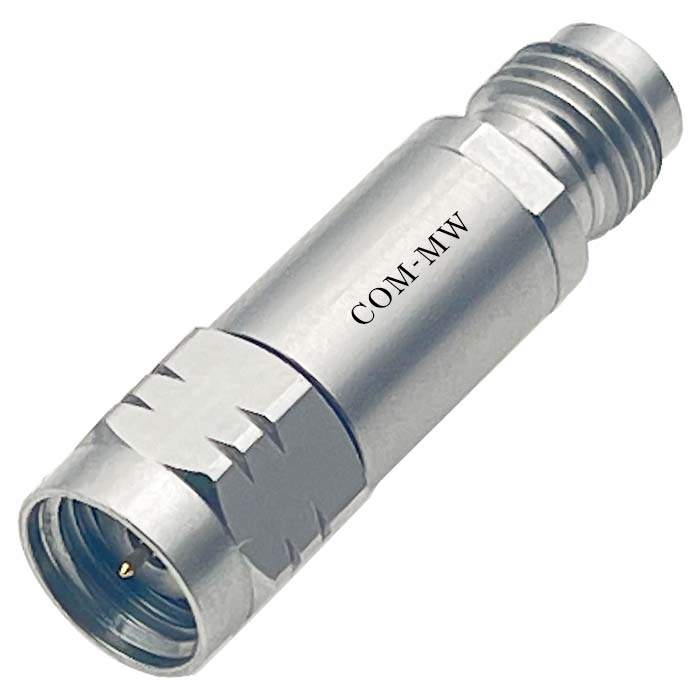

参考实物图

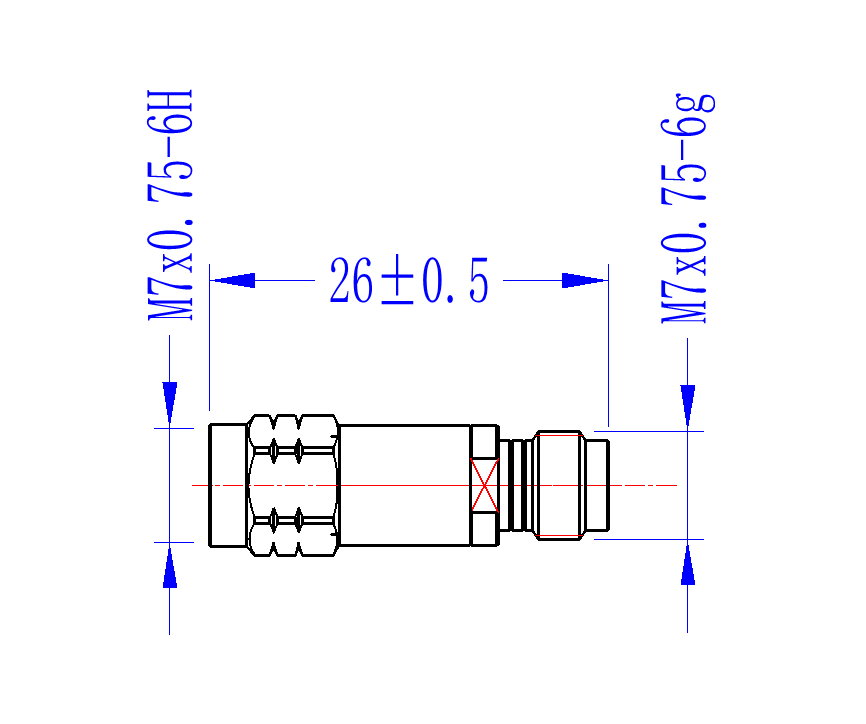

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.01 | 1.00 | -1.27 |
| 5.01 | 1.01 | 1.03 | -1.47 |
| 10.01 | 1.02 | 1.03 | -1.56 |
| 15.01 | 1.05 | 1.08 | -1.58 |
| 20.01 | 1.08 | 1.03 | -1.61 |
| 25.01 | 1.04 | 1.02 | -1.66 |
| 30.01 | 1.05 | 1.10 | -1.74 |
| 35.01 | 1.11 | 1.13 | -1.85 |
| 40.00 | 1.05 | 1.12 | -2.00 |
| 45.00 | 1.06 | 1.10 | -2.10 |
| 50.00 | 1.08 | 1.11 | -2.22 |
| 55.00 | 1.03 | 1.06 | -2.25 |
| 60.00 | 1.11 | 1.19 | -2.20 |
| 65.00 | 1.21 | 1.41 | -2.19 |
| 70.00 | 1.07 | 1.17 | -2.29 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
