产品
低噪声放大器
18~40GHz, 增益40dB, 噪声系数5dB, P-1dB功率15dBm, 2.92, 限幅放大器
- DLNA8-18-40G-2457
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声，输入限幅保护。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 4.6 | 5 | dB | |
| 驻波比 | 2.5 | |||
| P-1dB功率 | 15 | dBm | ||
| 输入限幅功率 | 15 | dBm | ||
| 最大输入功率 | 2 | W |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 限幅放大器 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 17 | 1.33 | 2.45 | 47.06 | 3.19 | 16 |
| 18.71 | 1.15 | 2.05 | 47.09 | 3.34 | 16.5 |
| 20.43 | 1.56 | 1.34 | 46.48 | 3.7 | 16.6 |
| 22.14 | 1.89 | 1.19 | 46.09 | 3.58 | 16.2 |
| 23.86 | 2.08 | 1.48 | 45.57 | 3.69 | 16 |
| 25.57 | 2.12 | 1.71 | 44.33 | 3.99 | 16 |
| 27.29 | 2.17 | 1.72 | 44.45 | 3.71 | 16.3 |
| 29 | 1.77 | 1.89 | 45.03 | 4.19 | 16.8 |
| 30.71 | 1.57 | 1.57 | 44.4 | 4.09 | 15.6 |
| 32.43 | 2.03 | 1.38 | 43.9 | 4 | 16.5 |
| 34.14 | 2.28 | 1.55 | 44.99 | 4.54 | 17 |
| 35.86 | 2.06 | 1.54 | 46.48 | 4.46 | 16.6 |
| 37.57 | 1.62 | 1.8 | 46.61 | 4.32 | 17.1 |
| 39.29 | 1.61 | 1.96 | 45.54 | 4.24 | 17.1 |
| 41 | 1.48 | 1.8 | 44.46 | 4.36 | 16.8 |
参考实物图
外形结构图（mm）

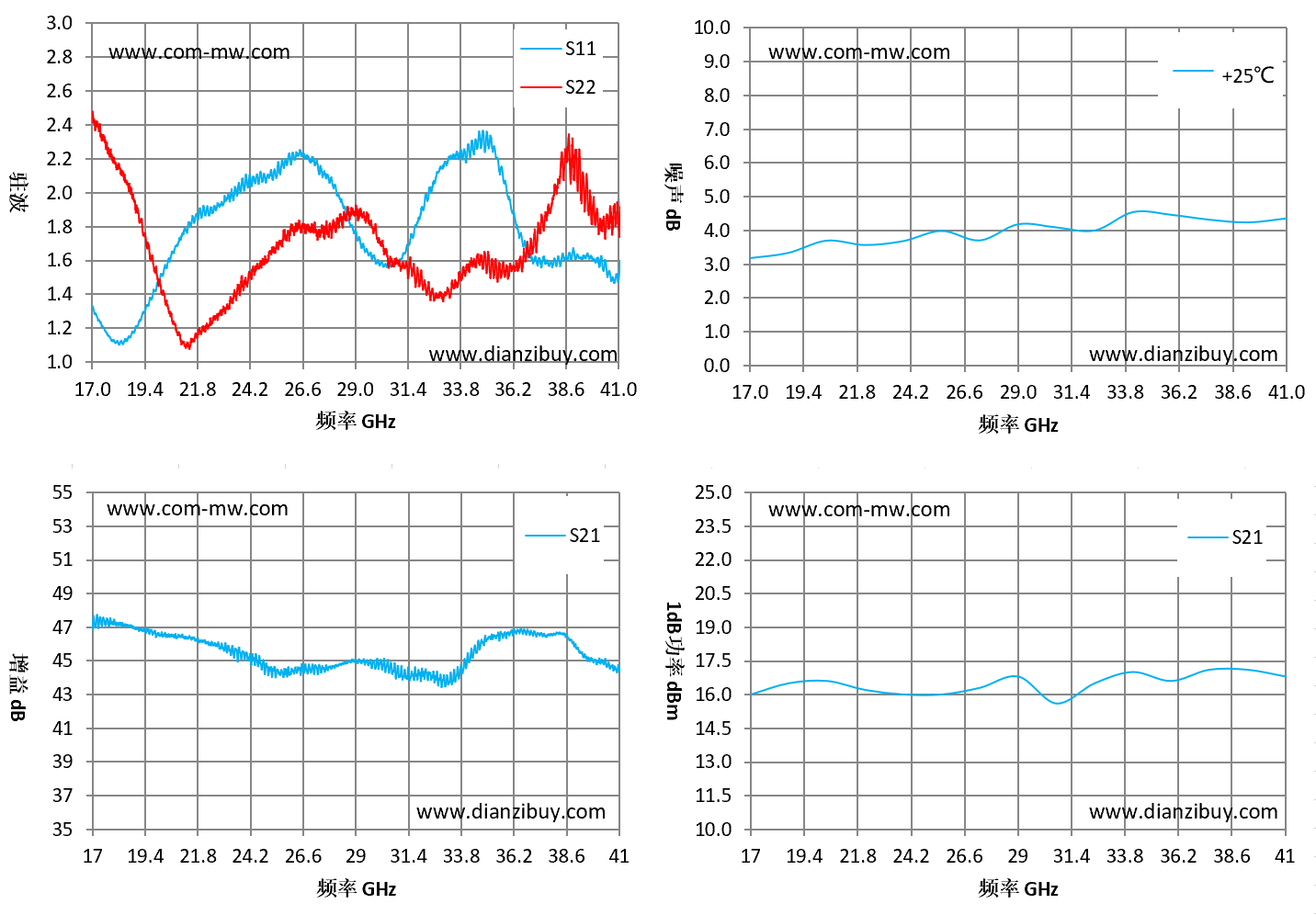

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
