滤波器
阻带频率717.5~722.5MHz, ≥40dB, 通带频率DC~707.5MHz, 732.5~2500MHz, SMA
- K6-717.5-722.5-10S4050-001
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 717.5 | ~ | 722.5 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 707.5 | MHz | |
| 通带频率 | 732.5 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.28 | 1.13 |
| 707.5 | -2.28 | 1.28 |
| 712.5 | -10.63 | 11.41 |
| 717.5 | -65.08 | 39.72 |
| 718.5 | -51.56 | 35.37 |
| 719 | -50.54 | 36.32 |
| 719.5 | -65.38 | 36.93 |
| 720 | -67.25 | 35.7 |
| 720.5 | -60.52 | 38.95 |
| 721 | -51.97 | 32.78 |
| 721.5 | -48.26 | 37.43 |
| 722.5 | -64.45 | 33.32 |
| 727.5 | -11.37 | 12.37 |
| 732.5 | -2.14 | 1.35 |
| 800 | -0.35 | 1.18 |

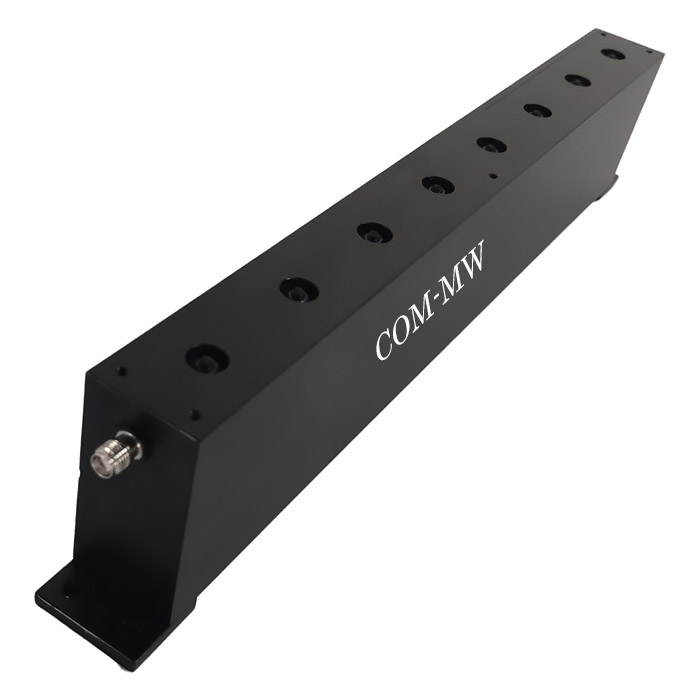

参考实物图

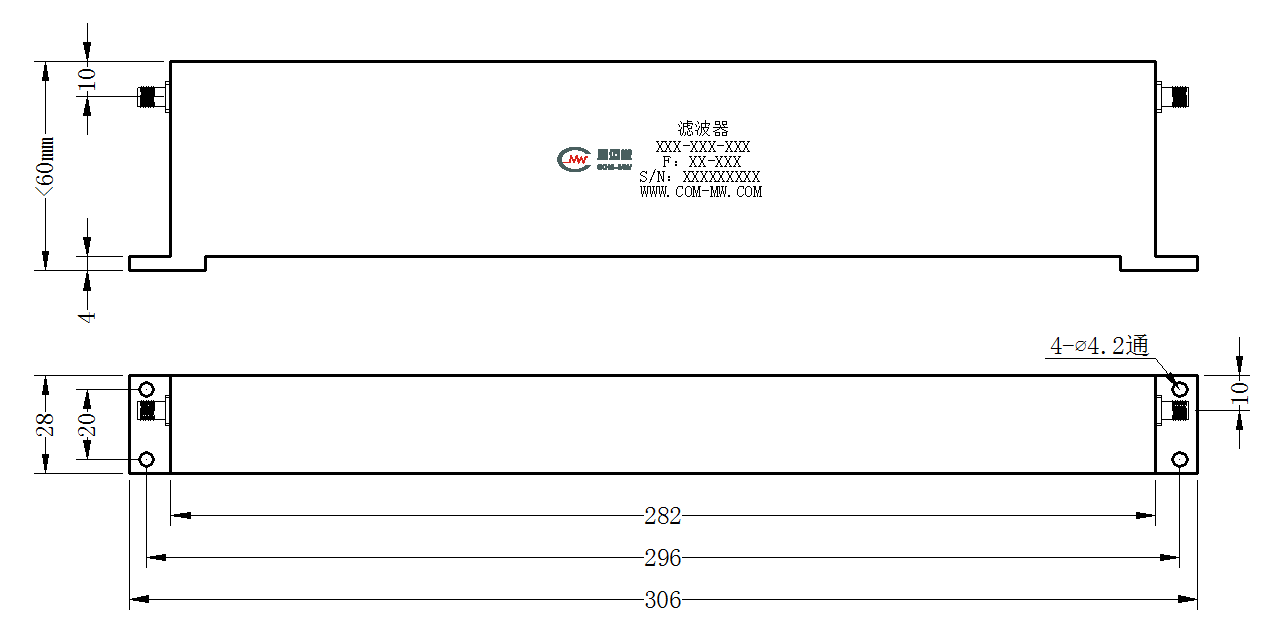

外形结构图（mm）

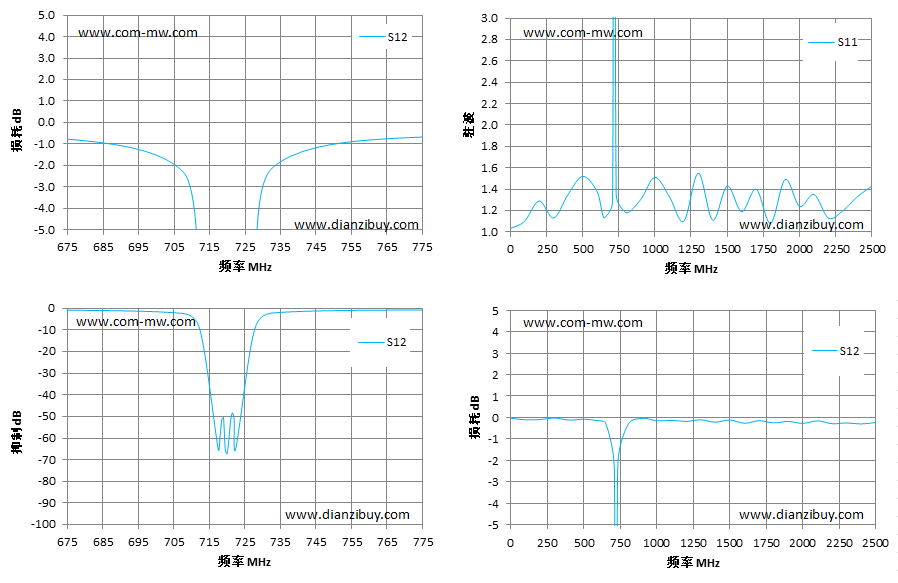

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
