滤波器
通带频率 10.95~11.05GHz,DC-10.5GHz≥55dBc,11.5-20GHz≥55dBc,SMA
- ZBF-11.0-0.1G-444
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.95 | ~ | 11.05 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-10.5 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 11.5-20 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF or JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 10.50 | 136.05 | 77.70 | -70.74 | -70.74 | 1.54 |
| 10.57 | 104.11 | 68.07 | -61.70 | -61.70 | 0.71 |
| 10.64 | 77.45 | 55.80 | -52.43 | -52.43 | 0.58 |
| 10.71 | 53.53 | 41.40 | -40.75 | -40.75 | 0.86 |
| 10.79 | 25.51 | 20.92 | -21.44 | -21.44 | 2.56 |
| 10.86 | 9.55 | 8.34 | -1.92 | -1.92 | 7.54 |
| 10.93 | 1.60 | 1.70 | -0.97 | -0.97 | 4.87 |
| 11.00 | 1.10 | 1.15 | -0.89 | -0.89 | 4.33 |
| 11.07 | 1.17 | 1.24 | -0.94 | -0.94 | 4.50 |
| 11.14 | 6.61 | 5.58 | -1.20 | -1.20 | 6.23 |
| 11.21 | 25.79 | 18.63 | -14.12 | -14.12 | 4.42 |
| 11.29 | 75.90 | 46.64 | -35.07 | -35.07 | 1.23 |
| 11.36 | 140.79 | 72.70 | -47.23 | -47.23 | 0.87 |
| 11.43 | 308.79 | 99.03 | -56.61 | -56.61 | 0.84 |
| 11.50 | 475.62 | 118.00 | -63.79 | -63.79 | 0.56 |

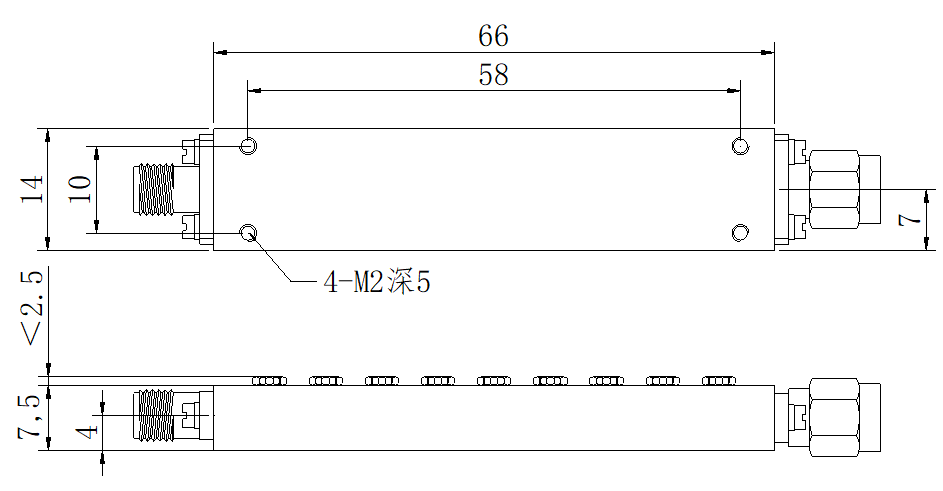

外形结构图（mm）

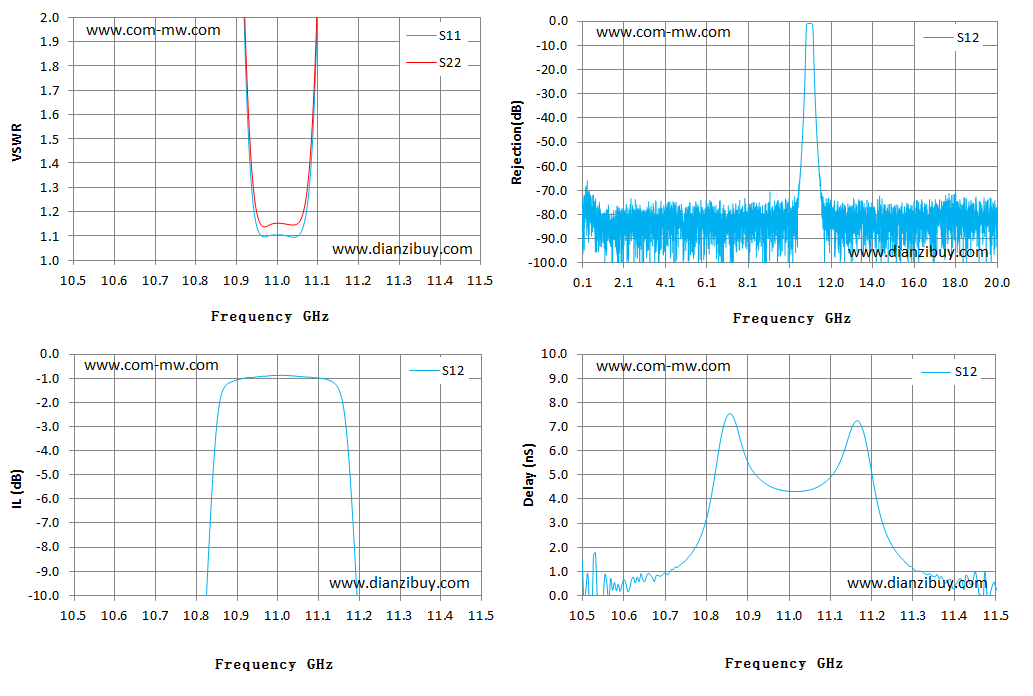

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
