滤波器
阻带频率 5470~5725MHz,≥40dB,通带频率 DC~5420MHz,5775~8000MHz,SMA
- ZBSF13-C5470-5725-995
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 5470 | ~ | 5725 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5420 | MHz | |
| 通带频率 | 5775 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 烤漆 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 5550.00 | 1.20 | -1.20 |
| 5582.00 | 1.31 | -1.25 |
| 5614.00 | 1.29 | -1.27 |
| 5646.00 | 1.38 | -1.47 |
| 5679.00 | 1.30 | -2.08 |
| 5711.00 | 5.35 | -11.37 |
| 5743.00 | 24.29 | -62.21 |
| 5775.00 | 14.86 | -62.12 |
| 5807.00 | 1.56 | -64.31 |
| 5839.00 | 18.63 | -69.46 |
| 5871.00 | 1.43 | -3.31 |
| 5904.00 | 1.45 | -1.92 |
| 5936.00 | 1.40 | -1.45 |
| 5968.00 | 1.51 | -1.48 |
| 6000.00 | 1.55 | -1.60 |

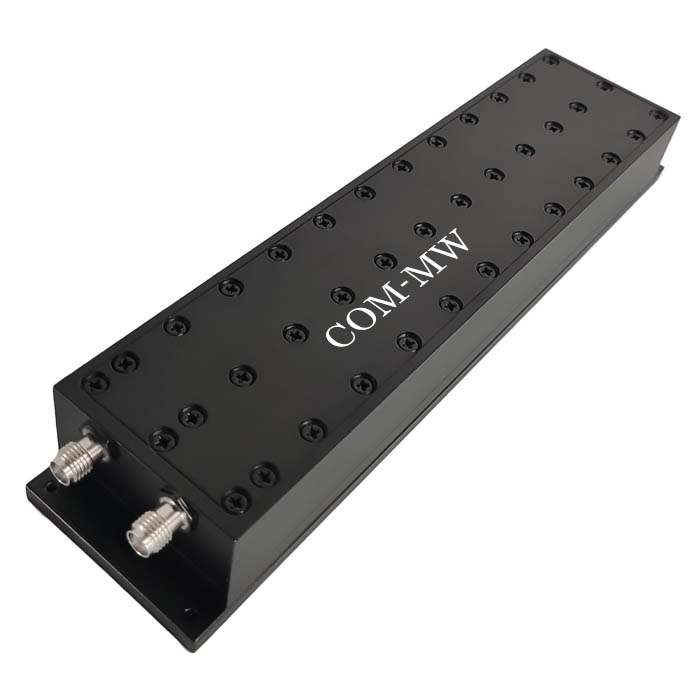

参考实物图

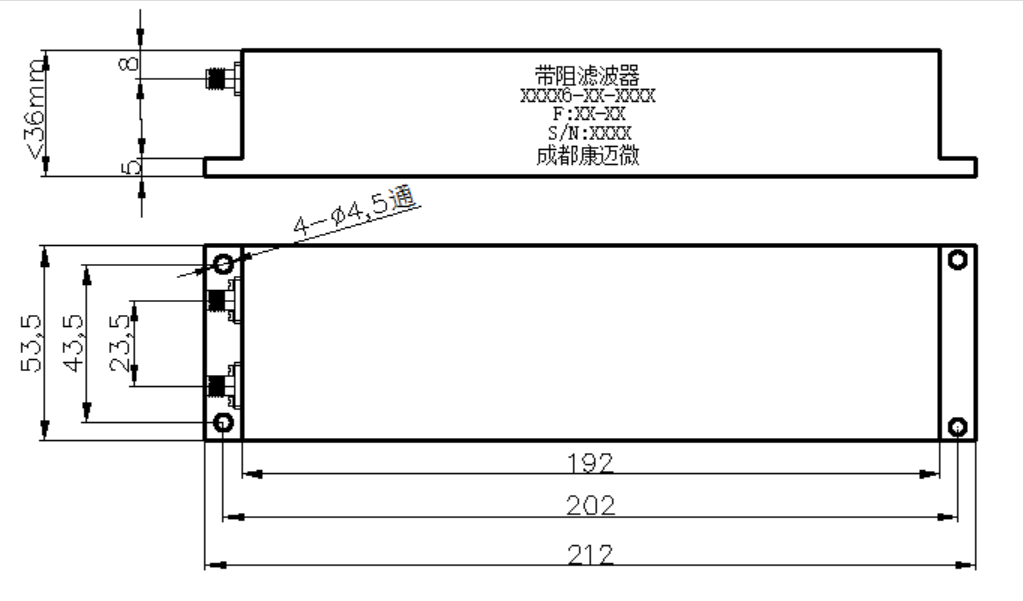

外形结构图（mm）

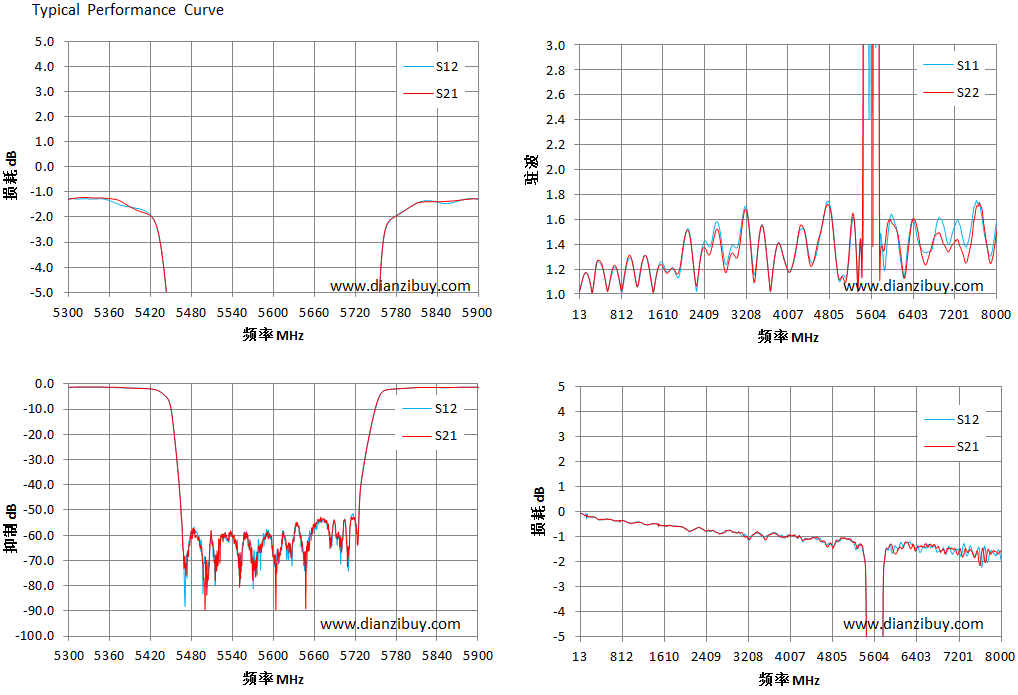

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
