产品
滤波器
阻带频率315~315MHz, ≥60dB, 通带频率DC~305MHz, 325~1000MHz, N
- K6-315-315-10N60200-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 315 | ~ | 315 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 305 | MHz | |
| 通带频率 | 325 | ~ | 1000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 250 | -0.14 | 1.36 |
| 305 | -1.77 | 1.35 |
| 310 | -4.35 | 6.84 |
| 314 | -44.33 | 31.77 |
| 315 | -72.37 | 43.51 |
| 316 | -44.53 | 29.76 |
| 320 | -4.19 | 6.35 |
| 325 | -1.65 | 1.33 |
| 375 | -0.21 | 1.53 |

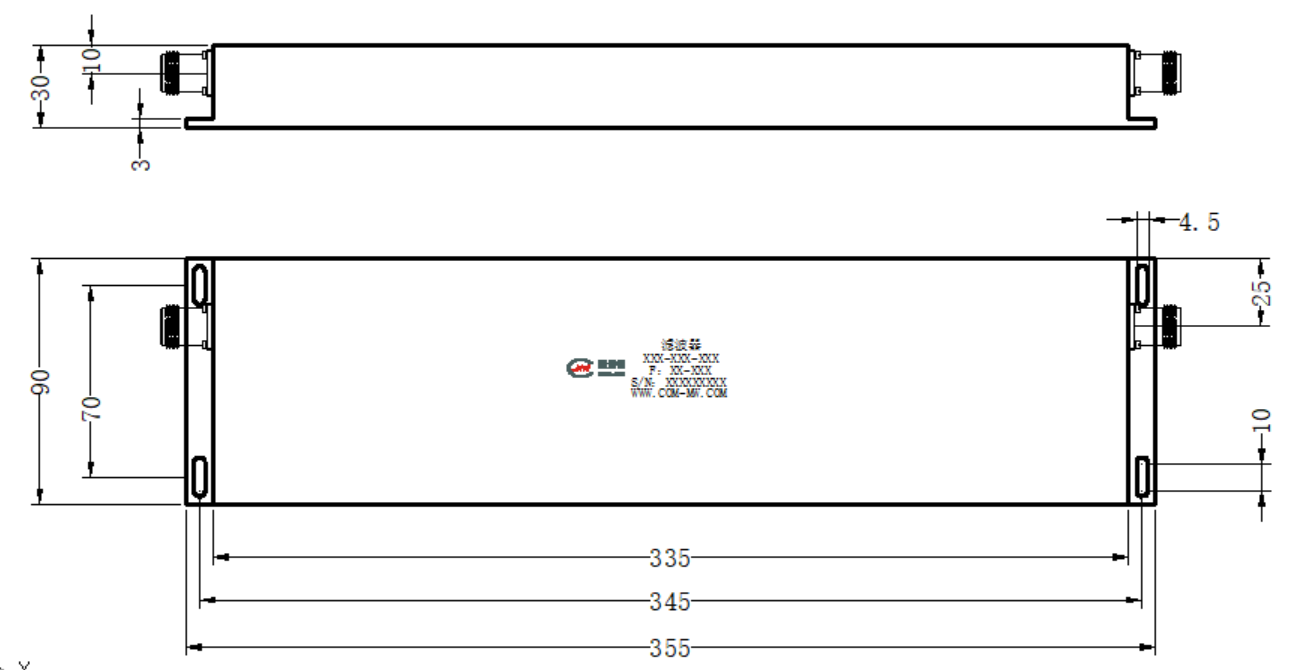

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
