产品
滤波器
通带频率47~52.5GHz, DC-43.5GHz≥65dBc, 53.5-55GHz≥25dBc, 波导口
- ZBF25-W49.75-5.5G-750
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 47 | ~ | 52.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | ±0.3 | dB@47-52.5G | ||||
| 带外抑制 | DC-43.5 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 53.5-55 | GHz≥ | 25 | dBc | ||
| 带外抑制 | 55-60 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 波导口 |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 时延波动 | ≤1ns@47-52.5G |
| 工作温度 | -40~+70℃设计保证 |
| 0.6dB带宽 | 47-52.5G |
| 1dB带宽 | 46.8-52.7G |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 42 | 202.26 | 187.72 | -75.79 | 6.84 |
| 43 | 189.05 | 241.47 | -71.28 | -0.12 |
| 44 | 114.98 | 211.46 | -72.4 | 1.4 |
| 45 | 65.02 | 425.61 | -64.03 | 0.26 |
| 46 | 40.38 | 102.45 | -32.91 | 0.48 |
| 47 | 1.17 | 1.15 | -0.7 | 0.72 |
| 48 | 1.3 | 1.29 | -0.55 | 0.54 |
| 49 | 1.06 | 1.06 | -0.42 | 0.49 |
| 50 | 1.28 | 1.29 | -0.49 | 0.48 |
| 51 | 1.21 | 1.24 | -0.49 | 0.5 |
| 52 | 1.21 | 1.23 | -0.59 | 0.59 |
| 53 | 3.6 | 3.82 | -4.1 | 1.08 |
| 54 | 76.95 | 1089.74 | -43.56 | 0.13 |
| 55 | 134.99 | 257.21 | -63.36 | 0.01 |
| 56 | 227.02 | 242.13 | -65.01 | -8.2 |

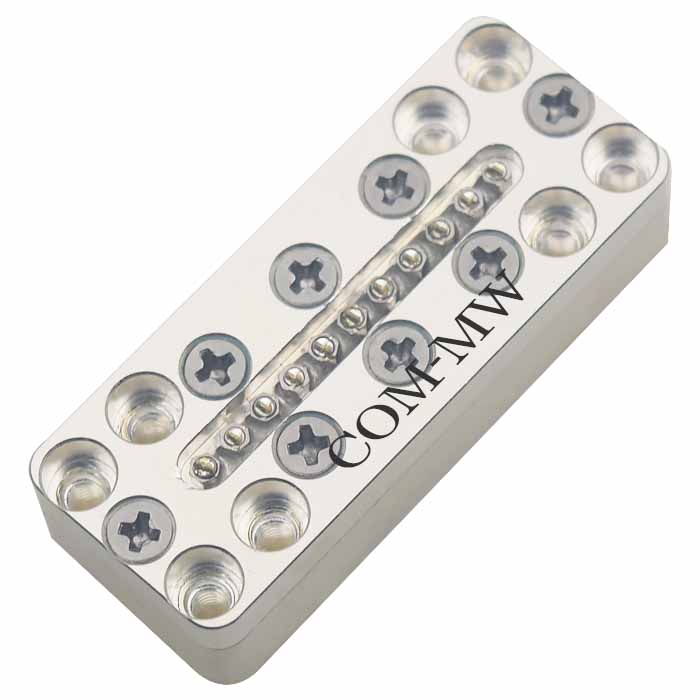

参考实物图

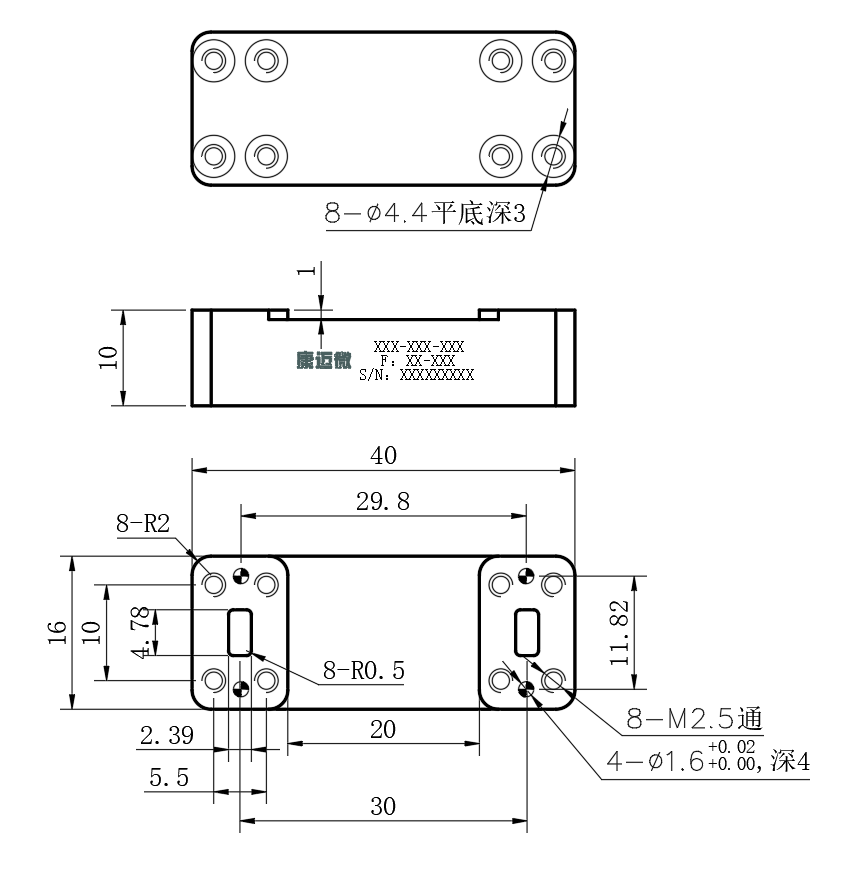

外形结构图（mm）

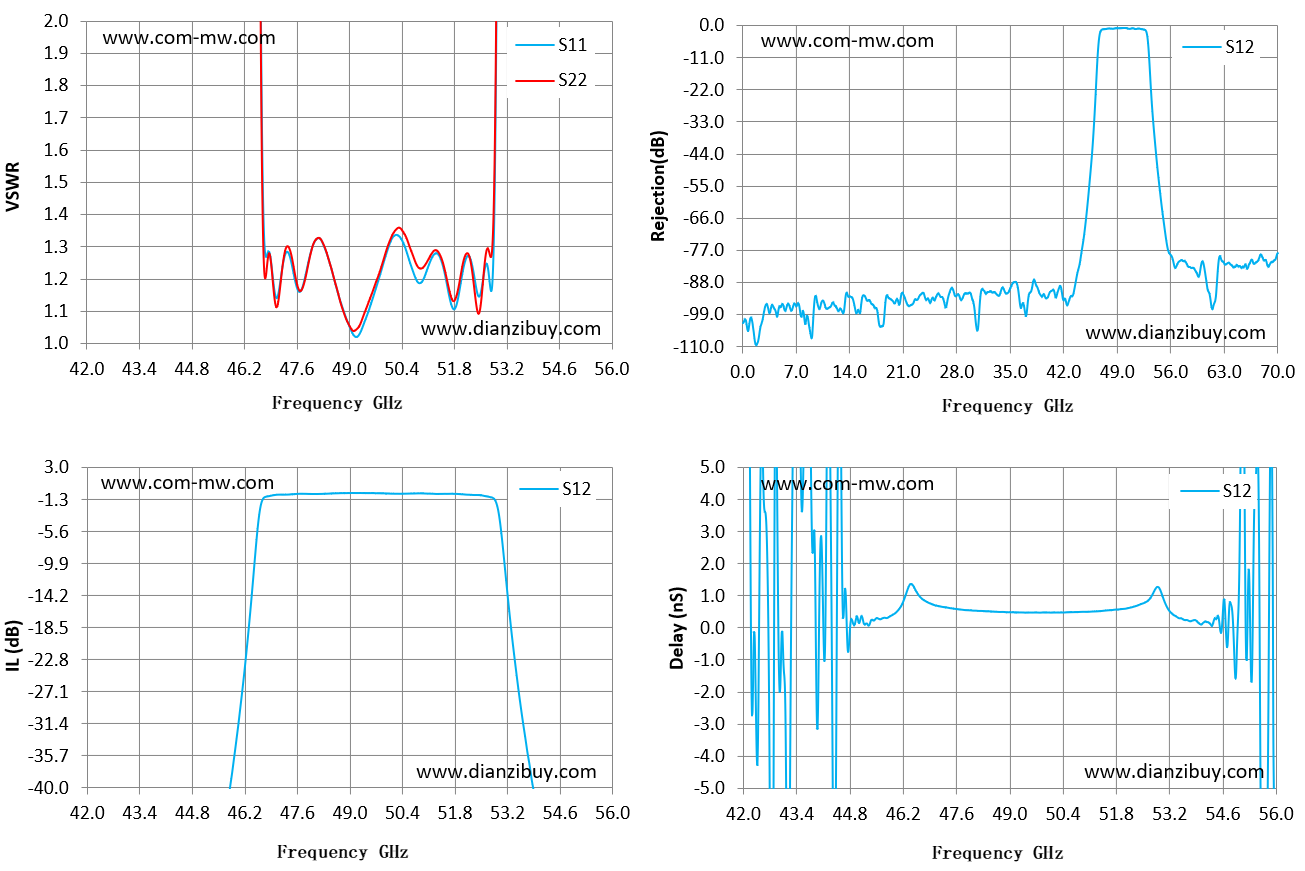

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
