滤波器
阻带频率 2110~2170MHz,≥40dB,通带频率 DC~2050MHz,2230~6000MHz,SMA
- ZBSF6-C2110-2170-5568
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2110 | ~ | 2170 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 2050 | MHz | |
| 通带频率 | 2230 | ~ | 6000 | MHz | |
| 通带损耗 | 4.0 | dB | |||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1950.00 | 1.10 | -0.17 |
| 1979.00 | 1.15 | -0.17 |
| 2007.00 | 1.34 | -0.23 |
| 2036.00 | 1.26 | -0.26 |
| 2064.00 | 2.62 | -1.15 |
| 2093.00 | 213.21 | -23.66 |
| 2121.00 | 164.35 | -92.83 |
| 2150.00 | 103.28 | -93.73 |
| 2179.00 | 71.38 | -94.70 |
| 2207.00 | 46.17 | -23.30 |
| 2236.00 | 1.38 | -0.61 |
| 2264.00 | 1.18 | -0.33 |
| 2293.00 | 1.42 | -0.48 |
| 2321.00 | 1.36 | -0.33 |
| 2350.00 | 1.23 | -0.22 |

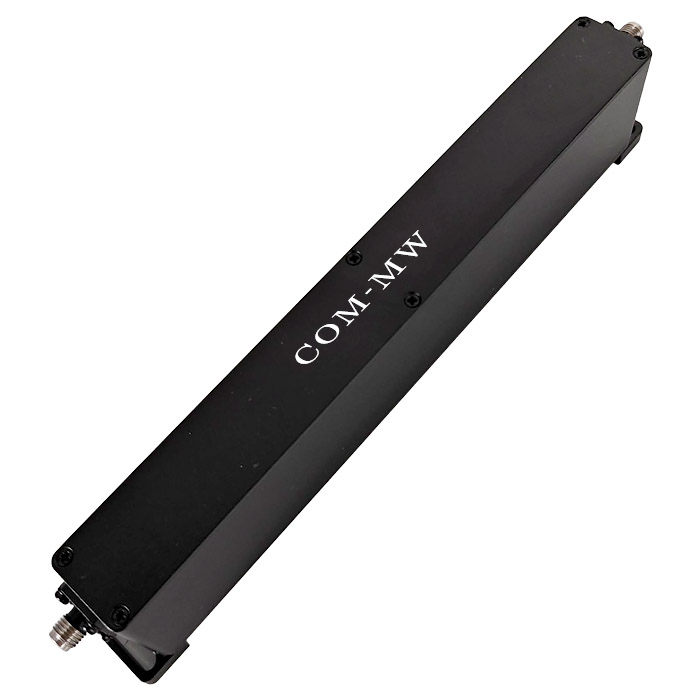

参考实物图

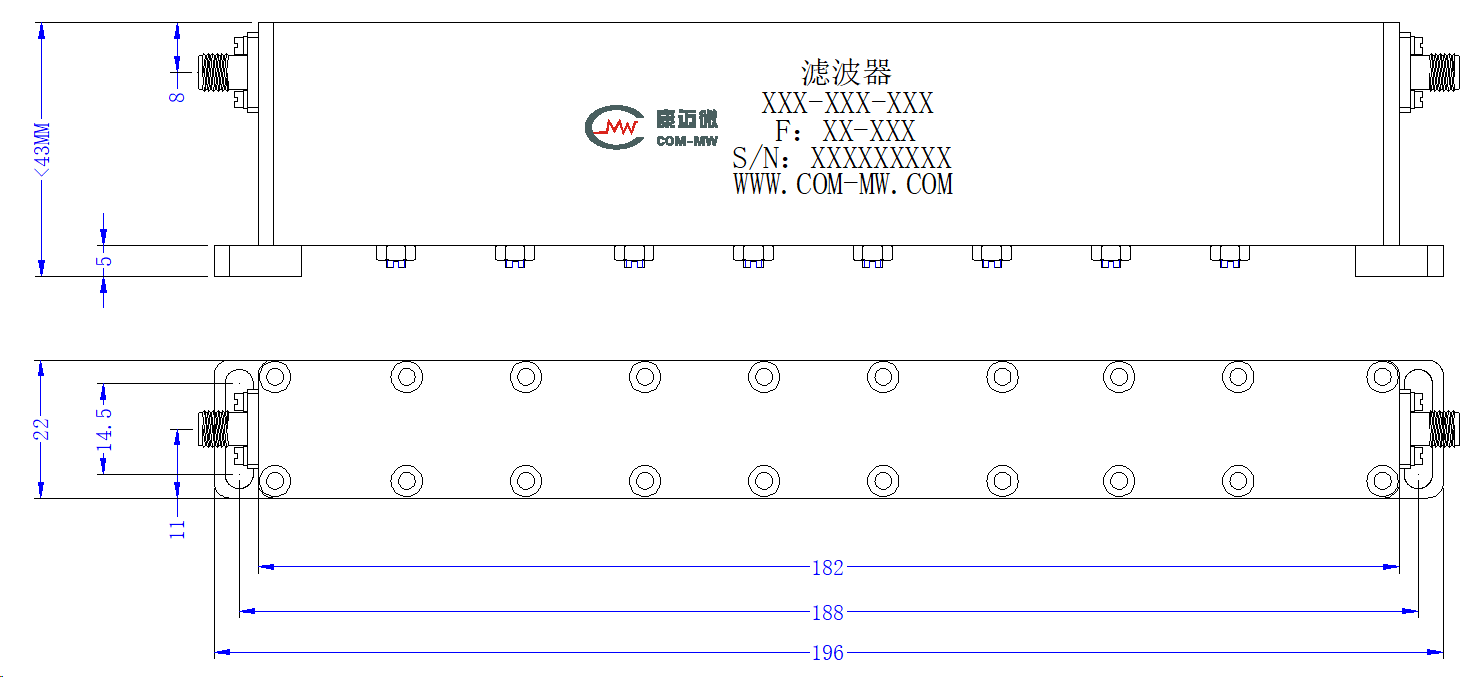

外形结构图（mm）

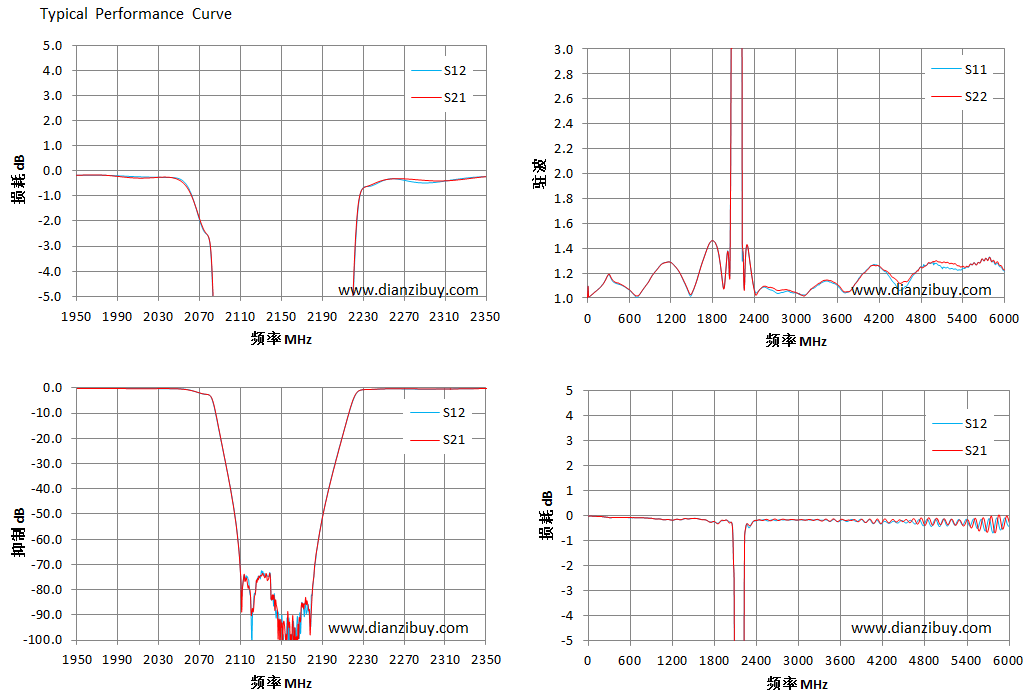

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
