产品
滤波器
中心频率 600MHz,3dB带宽 40MHz,DC-500MHz≥60dBc,700-2400MHz≥60dBc,SMA
- ZBF5-L600-0-3782
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 600 | MHz | ||
| 3dB带宽 | / | / | 40 | MHz | ||
| 中心损耗 | / | / | 5 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 700-2400 | MHz≥ | 60 | dBc | ||
| 中心驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 550.00 | 70.70 | 29.35 | -52.03 | -52.03 | 5.52 |
| 557.00 | 51.69 | 25.21 | -46.35 | -46.35 | 6.00 |
| 564.00 | 24.03 | 15.16 | -33.92 | -33.92 | 10.27 |
| 571.00 | 14.53 | 10.68 | -26.48 | -26.48 | 15.09 |
| 579.00 | 2.52 | 3.00 | -9.61 | -9.61 | 41.52 |
| 586.00 | 1.39 | 1.25 | -4.01 | -4.01 | 34.15 |
| 593.00 | 1.26 | 1.18 | -3.49 | -3.49 | 30.09 |
| 600.00 | 1.23 | 1.27 | -3.15 | -3.15 | 26.51 |
| 607.00 | 1.44 | 1.41 | -3.20 | -3.20 | 25.68 |
| 614.00 | 1.14 | 1.13 | -3.28 | -3.28 | 27.82 |
| 621.00 | 1.19 | 1.18 | -3.62 | -3.62 | 30.49 |
| 629.00 | 2.81 | 2.63 | -7.84 | -7.84 | 34.82 |
| 636.00 | 13.79 | 7.43 | -20.31 | -20.31 | 15.44 |
| 643.00 | 21.83 | 8.95 | -25.99 | -25.99 | 11.52 |
| 650.00 | 42.42 | 10.84 | -35.72 | -35.72 | 8.17 |
参考实物图

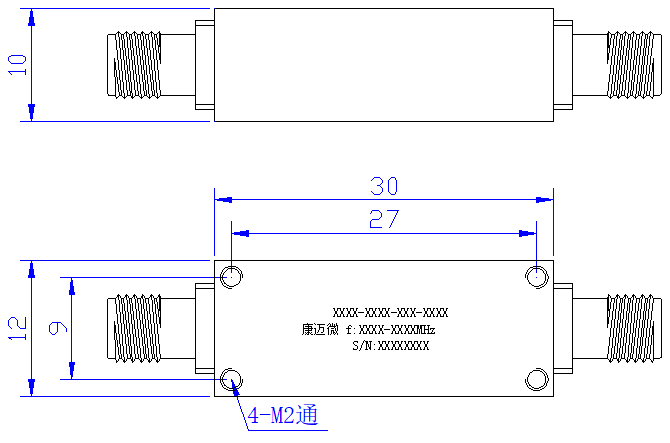

外形结构图（mm）

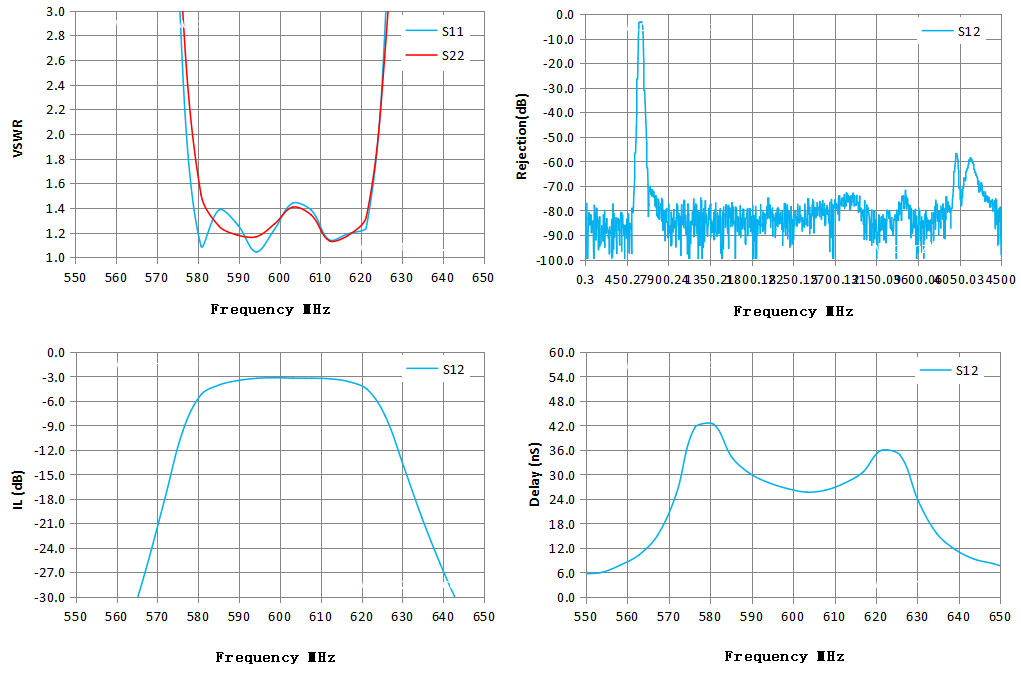

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
