产品
功率放大器
400~8000MHz, 增益30dB, 噪声系数2.2dB, P-1dB功率24dBm, SMA
- DPA9-400-8000-1165
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 8000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 2.2 | 3 | dB | |
| 驻波比 | 1.8 | 2.2 | ||
| P-1dB功率 | 22 | 24 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 最大输入不损坏功率：10dBm |
典型测试数据
| F(GHz) | P-1(dBm) | NF(dB） | S11VSWR | S22VSWR | Gain(dB) |
| 0.4 | 25.1 | 1.79 | 1.67 | 1.14 | 32 |
| 1 | 25 | 1.64 | 1.31 | 1.17 | 31.7 |
| 2 | 25.2 | 1.53 | 1.42 | 1.17 | 32.4 |
| 3 | 25.5 | 1.55 | 1.67 | 1.11 | 32.1 |
| 4 | 25.2 | 1.62 | 1.07 | 1.12 | 32.78 |
| 5 | 25.7 | 1.65 | 1.79 | 1.17 | 31.49 |
| 6 | 25.5 | 1.82 | 1.55 | 1.37 | 32.08 |
| 7 | 25.6 | 1.91 | 1.37 | 1.23 | 31.9 |
| 8 | 25.5 | 2.21 | 1.83 | 1.52 | 31.65 |
| 9 | 25.5 | 2.68 | 2.5 | 1.14 | 28.86 |
| 10 | 23.3 | 3.07 | 3.79 | 1.07 | 25.33 |
参考实物图
外形结构图（mm）

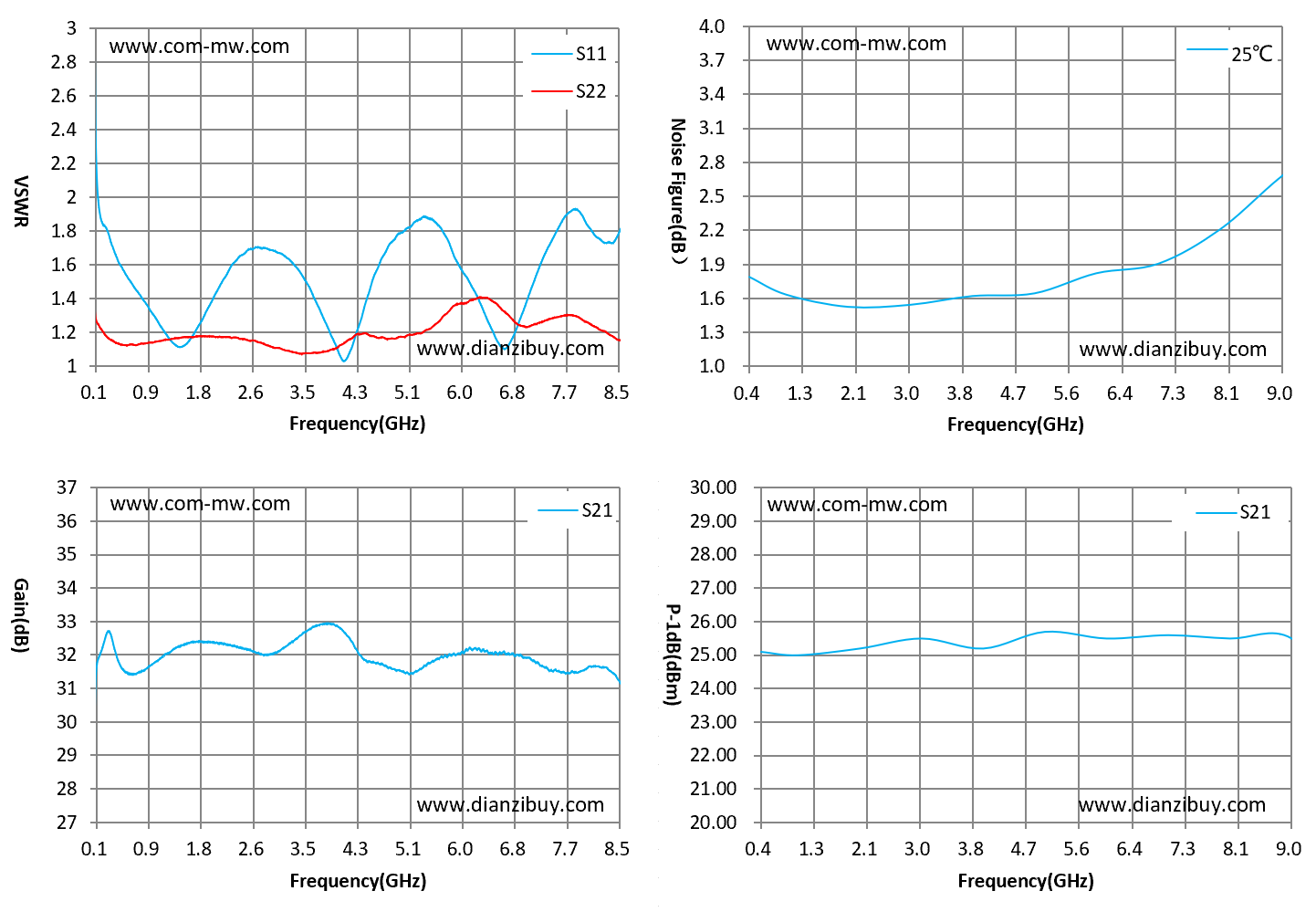

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
