开关
15~50GHz,单刀双掷 ,吸收式,150ns, 2.4
- DSW8-2R18-50G-3801
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 15 | ~ | 50 | GHz |
| 插入损耗 | 7 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 1.8 | 2.2 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 150ns |
| 接口形式 | 2.4-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 20mA单路 |
| 工作温度 | -40~+70℃设计保证 |
真值表
| C1 | C2 | |
| 选通J0-J1 | 0 | 1 |
| 选通J0-J2 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| Frequency GHz | S11 驻波 | S01 损耗 dB | S02 损耗 dB | S12 抑制 dB | S12 相位 ° |
| 15 | 1.36 | -2.28 | -2.64 | -70.6 | -2.75 |
| 17.5 | 1.7 | -3.01 | -2.88 | -70.8 | -3 |
| 20 | 1.27 | -2.6 | -2.72 | -67.6 | -2.85 |
| 22.5 | 1.57 | -2.94 | -3.02 | -60.3 | -3.15 |
| 25 | 1.6 | -3.6 | -3.65 | -53.6 | -3.79 |
| 27.5 | 1.6 | -4.17 | -4.07 | -62.6 | -4.21 |
| 30 | 1.31 | -4.48 | -4.51 | -64.2 | -4.66 |
| 32.5 | 1.93 | -4.91 | -4.9 | -61.8 | -5.05 |
| 35 | 1.48 | -4.87 | -5.08 | -59.3 | -5.23 |
| 37.5 | 1.37 | -4.31 | -4.59 | -57.2 | -4.75 |
| 40 | 1.72 | -5.35 | -5.13 | -61.1 | -5.3 |
| 42.5 | 1.38 | -4.54 | -4.98 | -53.2 | -5.2 |
| 45 | 1.62 | -5.2 | -5.39 | -52.5 | -5.59 |
| 47.5 | 2.03 | -6.57 | -6.43 | -49.8 | -6.63 |
| 50 | 1.85 | -5.7 | -6.69 | -40.2 | -6.89 |

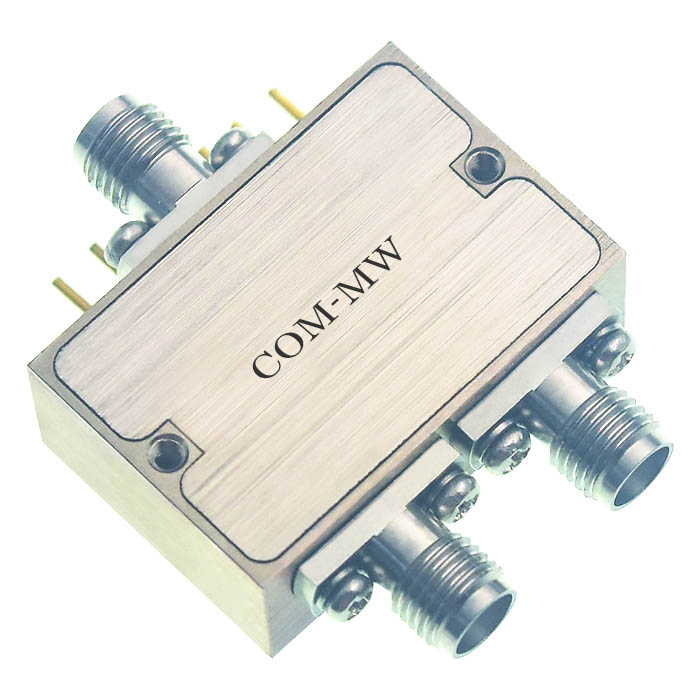

参考实物图

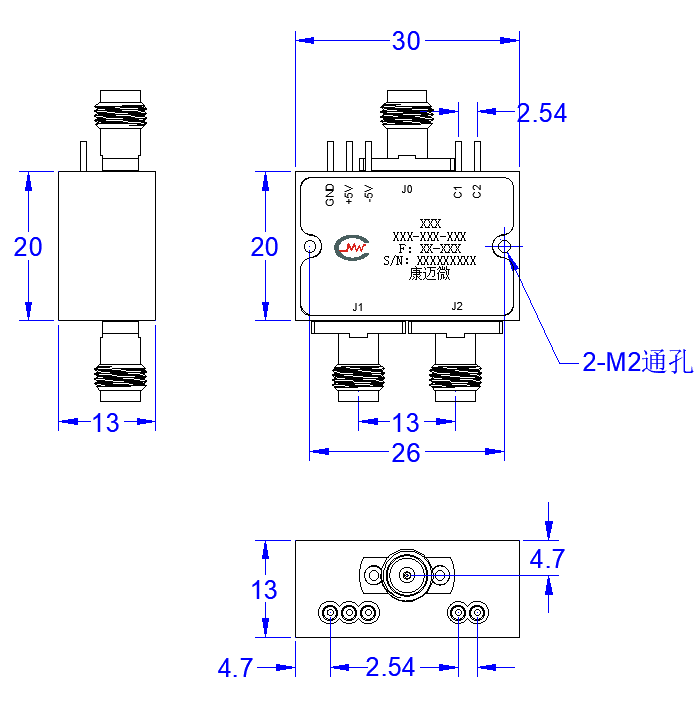

外形结构图（mm）

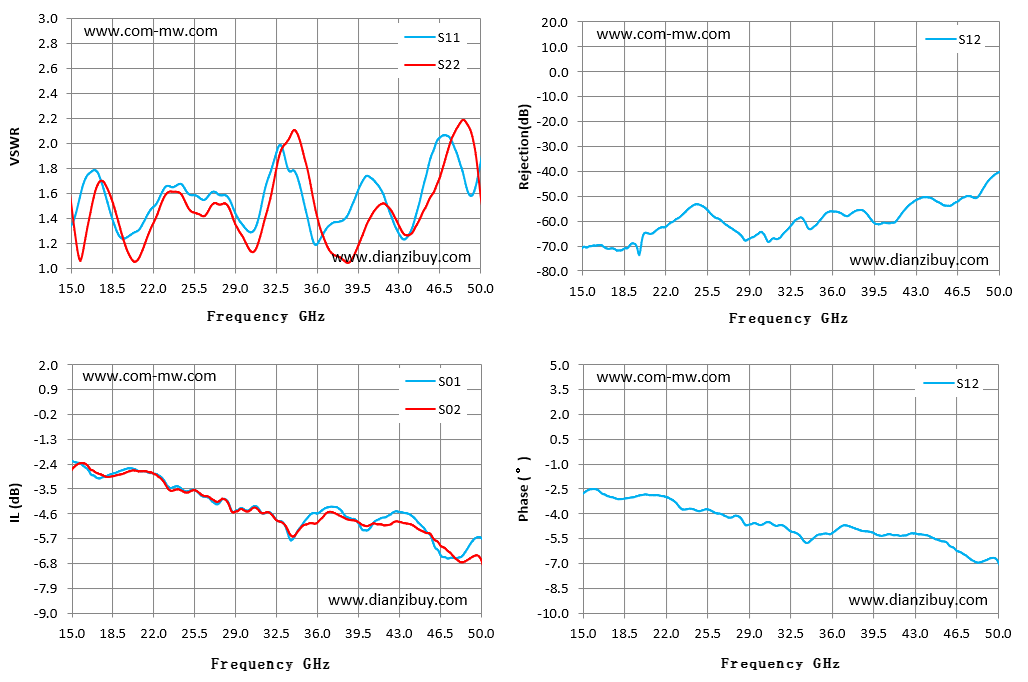

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
