低噪声放大器
0.009~3000MHz,增益 30dB,噪声系数 3dB,P-1dB功率 15dBm,SMA
- DLNA8-0.009-3000-3403
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.009 | ~ | 3000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 3 | 5 | dB | |
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm | ||
| P饱和功率 | 17 | dBm | ||
| 三阶交截点 | 26 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 43dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency（ GHz） | S11 驻波 | S22 驻波 | 噪声（dB） | 增益 （dB） | P-1dB功率（dBm） |
| 0.001 | 1.35 | 1.59 | 2.43 | 33.7 | 15.86 |
| 0.1 | 1.29 | 1.56 | 2.2 | 33.51 | 15.83 |
| 0.2 | 1.27 | 1.54 | 2.23 | 33.4 | 16.05 |
| 0.4 | 1.25 | 1.51 | 2.32 | 33.21 | 16.26 |
| 0.6 | 1.29 | 1.49 | 2.3 | 33.08 | 16.54 |
| 0.8 | 1.4 | 1.5 | 2.29 | 33.09 | 16.77 |
| 1 | 1.52 | 1.5 | 2.51 | 33.23 | 16.84 |
| 1.2 | 1.64 | 1.43 | 2.61 | 33.35 | 16.9 |
| 1.4 | 1.69 | 1.34 | 2.57 | 33.35 | 16.95 |
| 1.6 | 1.66 | 1.3 | 2.44 | 33.26 | 16.89 |
| 1.8 | 1.54 | 1.33 | 2.52 | 33.15 | 16.55 |
| 2 | 1.34 | 1.39 | 2.71 | 32.98 | 16.48 |
| 2.2 | 1.12 | 1.43 | 2.82 | 32.78 | 16.1 |
| 2.4 | 1.1 | 1.44 | 2.75 | 32.55 | 16.1 |
| 2.6 | 1.34 | 1.46 | 2.81 | 32.21 | 15.39 |
| 2.8 | 1.6 | 1.48 | 2.93 | 31.85 | 14.58 |
| 3 | 1.75 | 1.49 | 2.97 | 31.4 | 13.69 |
参考实物图
外形结构图（mm）

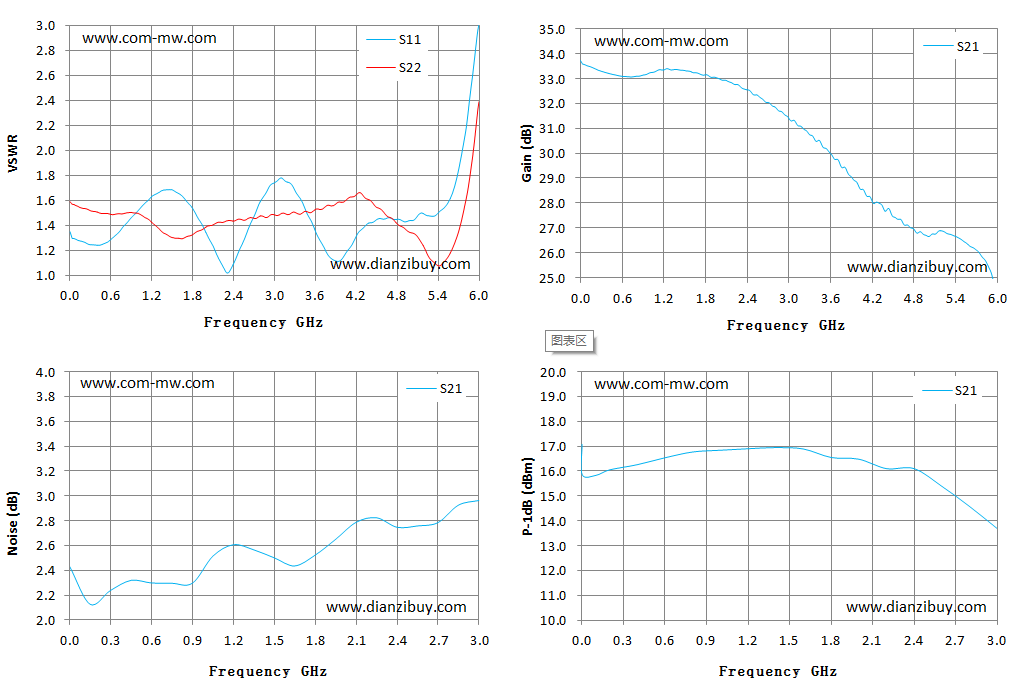

典型测试曲线图
注意事项
，设计时考虑放大器散热问题；
