电缆组件缩略图

电缆组件

DC~26.5GHz, 半柔互联, 130mm, SMA-J, SMA-J

  • DCA8-SM130SM4.2-768
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

高性价比半柔互联电缆组件。

主要参数

指标名称频率(GHz)MinTypeMax单位
频率范围DC~26.5GHz
插入损耗DC-60.190.32dB
插入损耗6-120.370.45dB
插入损耗12-180.520.59dB
插入损耗18-26.50.660.75dB
驻波DC-61.031.15dB
驻波6-121.081.15dB
驻波12-181.141.33dB
驻波18-26.51.201.33dB

其它参数

电缆类别半柔互联电缆组件
长度130mm
接口一SMA-J不锈钢螺母
接口二SMA-J不锈钢螺母
阻抗50Ω
工作温度-40~+85℃设计保证
存储温度-40~+85℃设计保证

外形结构图

外形尺寸(mm)

A 130mmC18.0mm
B 4.2mmE18.0mm
T 1.3mmW18.9mm
W28.9mm

典型功率曲线图

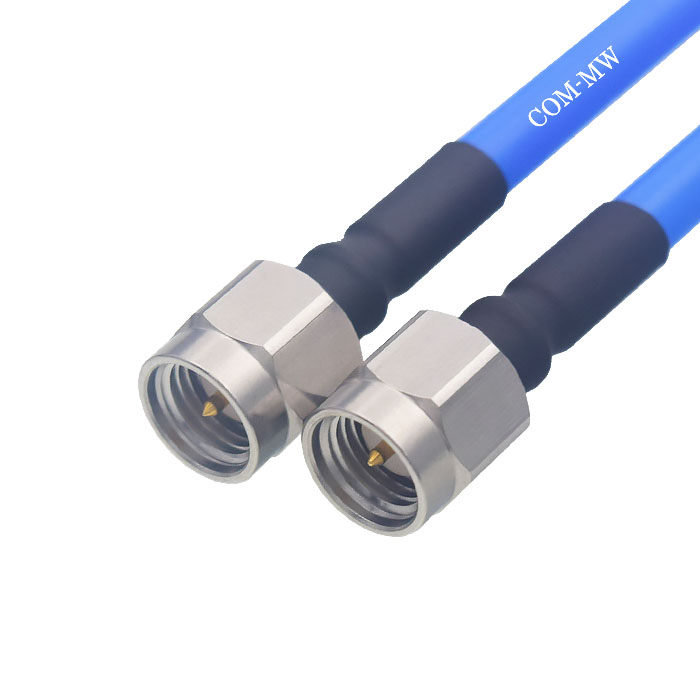

参考实物图

典型测试数据

频率插损输入驻波输出驻波
1000.051.011.01
10000.121.021.02
25000.191.021.03
40000.211.031.02
50000.291.031.04
60000.321.031.04
70000.331.051.06
80000.371.051.06
90000.391.081.08
100000.421.101.09
120000.451.111.10
150000.531.111.12
180000.591.141.14
200000.631.161.16
265000.751.191.20

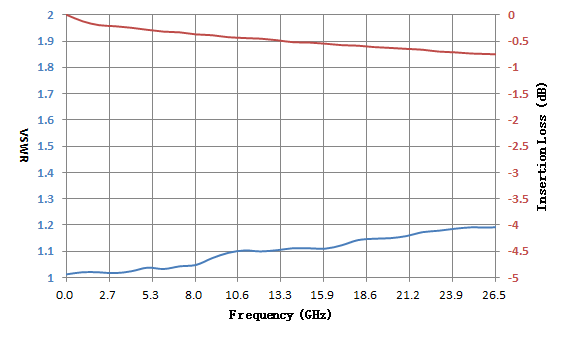

典型测试曲线图

电缆结构图

注意事项

1建议安装半径大于10mm
