产品
滤波器
通带频率4500~5500MHz, DC-3.5GHz≥40dBc, 6-14GHz≥38dBc, SMA
- ZBF5-C5000-1000-771
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4500 | ~ | 5500 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-3.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6-14 | GHz≥ | 38 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 时延波动 | ≤60ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 4 | 109.31 | -31.81 | 4.13 |
| 4.14 | 72.01 | -23.12 | 5.79 |
| 4.29 | 24.62 | -10.55 | 5.46 |
| 4.43 | 1.48 | -0.66 | 2.07 |
| 4.57 | 1.26 | -0.25 | 1.7 |
| 4.71 | 1.11 | -0.32 | 1.03 |
| 4.86 | 1.16 | -0.46 | 1.59 |
| 5 | 1.3 | -0.55 | 2.02 |
| 5.14 | 1.03 | -0.34 | 1.59 |
| 5.29 | 1.3 | -0.39 | 1.38 |
| 5.43 | 1.32 | -0.37 | 2.33 |
| 5.57 | 2.5 | -2.06 | 5.61 |
| 5.71 | 40.04 | -18.56 | 6.53 |
| 5.86 | 56.5 | -32.63 | 6.27 |
| 6 | 59.97 | -43.22 | 2.61 |
参考实物图
外形结构图（mm）

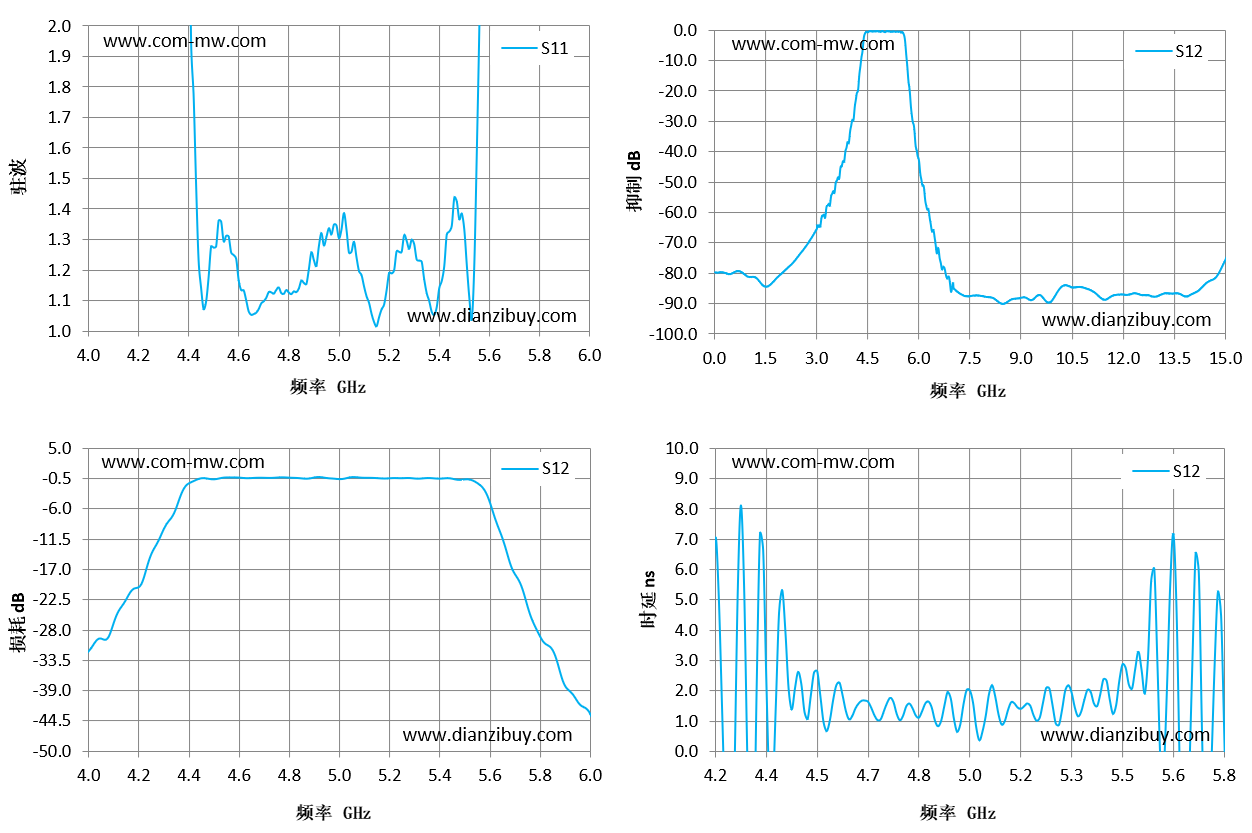

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
