滤波器
阻带频率663~698MHz, ≥60dB, 通带频率DC~653MHz, 708~4000MHz, N
- K6-663-698-10N6050-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 663 | ~ | 698 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 653 | MHz | |
| 通带频率 | 708 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 2 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+55℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 600 | -0.31 | 1.1 |
| 653 | -2.68 | 1.28 |
| 658 | -11.99 | 13.85 |
| 663 | -67.28 | 37.1 |
| 667 | -70.35 | 32.75 |
| 671 | -72.48 | 33.81 |
| 675 | -70.96 | 30.33 |
| 679 | -89.79 | 32.57 |
| 683 | -77.18 | 31.69 |
| 687 | -70.21 | 39.42 |
| 691 | -85.59 | 39.65 |
| 698 | -76.83 | 36.93 |
| 703 | -12.74 | 15.44 |
| 708 | -2.75 | 1.35 |
| 750 | -0.37 | 1.5 |
参考实物图

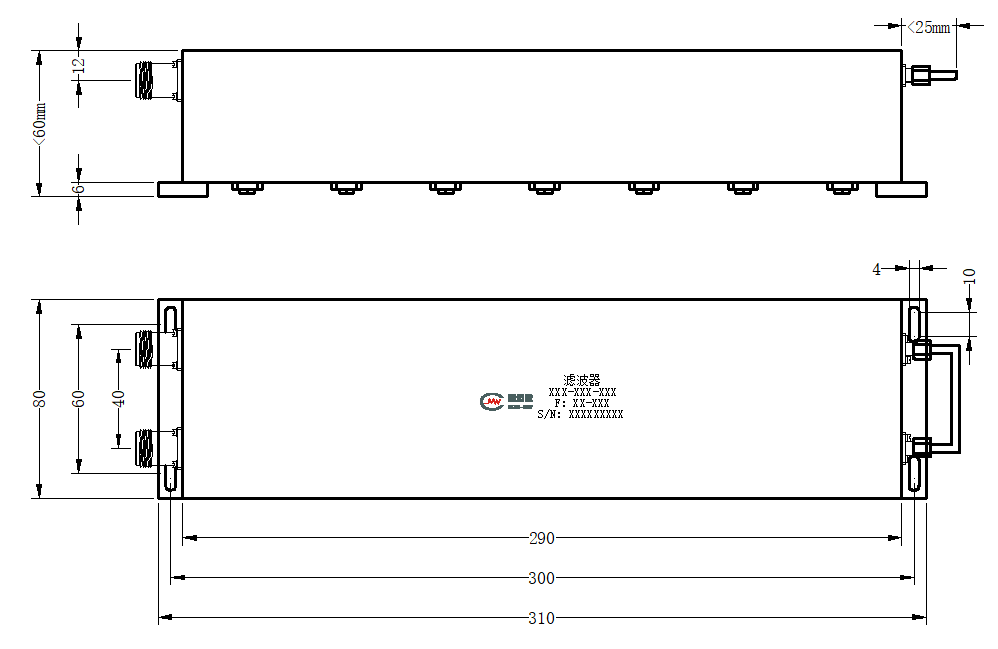

外形结构图（mm）

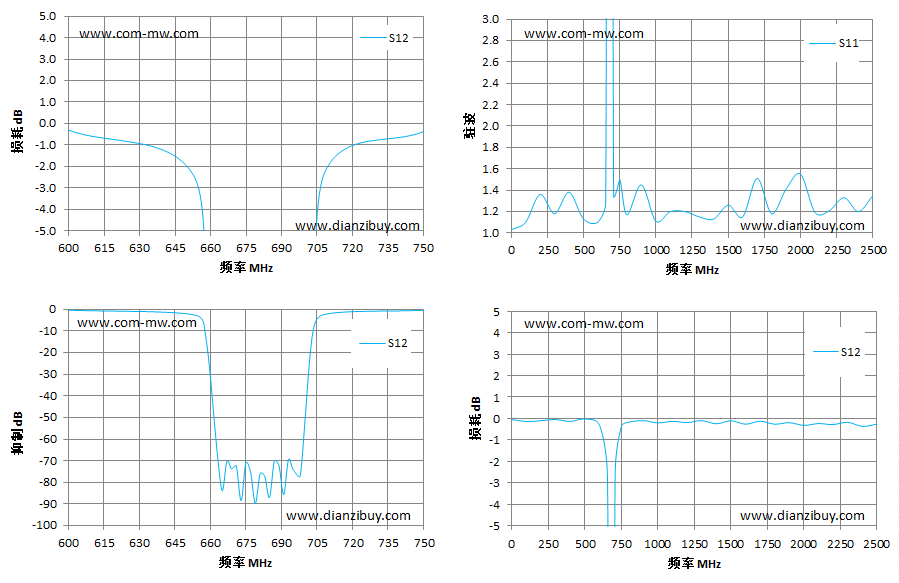

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
