产品
耦合器
1000~6000MHz, 耦合度40dB, N , 500W
- ZDC8-40C1-6G-1593
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 1 | 1.11 | 1.11 | -0.13 | -40.02 | -21.82 |
| 1.36 | 1.13 | 1.12 | -0.14 | -39.29 | -22.33 |
| 1.71 | 1.11 | 1.11 | -0.16 | -39.44 | -23.58 |
| 2.07 | 1.03 | 1.05 | -0.14 | -39.73 | -23.14 |
| 2.43 | 1.09 | 1.09 | -0.16 | -39.61 | -22.25 |
| 2.79 | 1.16 | 1.18 | -0.17 | -39.48 | -24.85 |
| 3.14 | 1.13 | 1.13 | -0.16 | -39.38 | -28.28 |
| 3.5 | 1.05 | 1.03 | -0.15 | -39.51 | -21.7 |
| 3.86 | 1.01 | 1.02 | -0.17 | -39.61 | -19.13 |
| 4.21 | 1.03 | 1.02 | -0.16 | -39.36 | -20.78 |
| 4.57 | 1.03 | 1.03 | -0.16 | -39.17 | -23.56 |
| 4.93 | 1.03 | 1.02 | -0.16 | -39.21 | -19 |
| 5.29 | 1.03 | 1.07 | -0.16 | -39.28 | -16.51 |
| 5.64 | 1.05 | 1.1 | -0.17 | -39.4 | -17.58 |
| 6 | 1.12 | 1.11 | -0.13 | -39.25 | -21.61 |

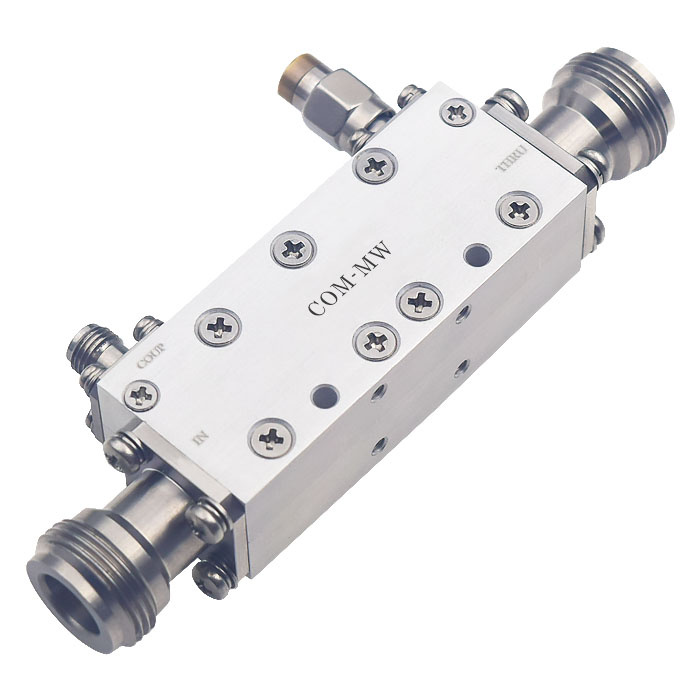

参考实物图

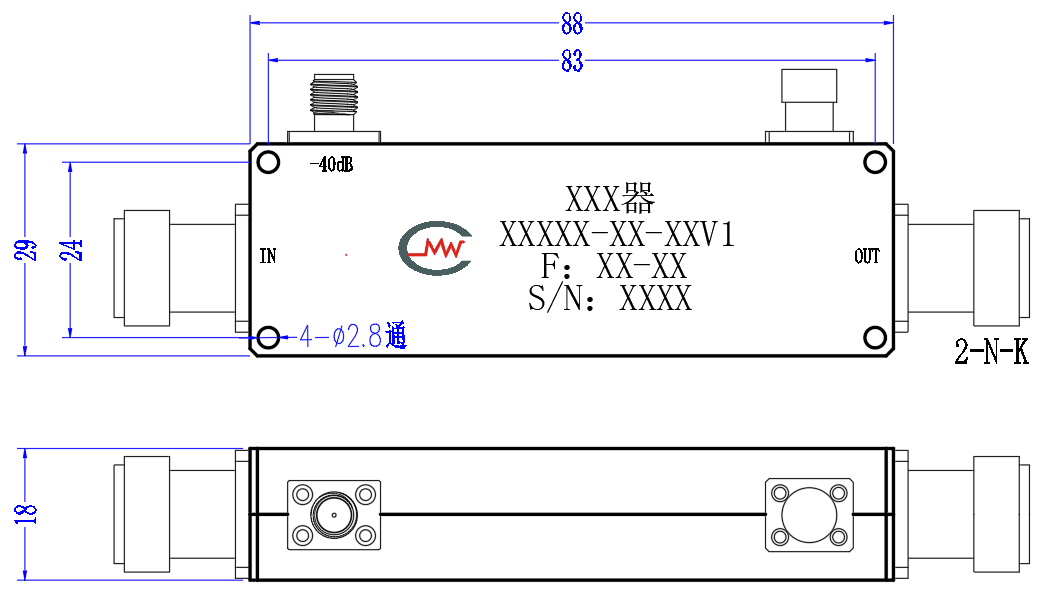

外形结构图（mm）

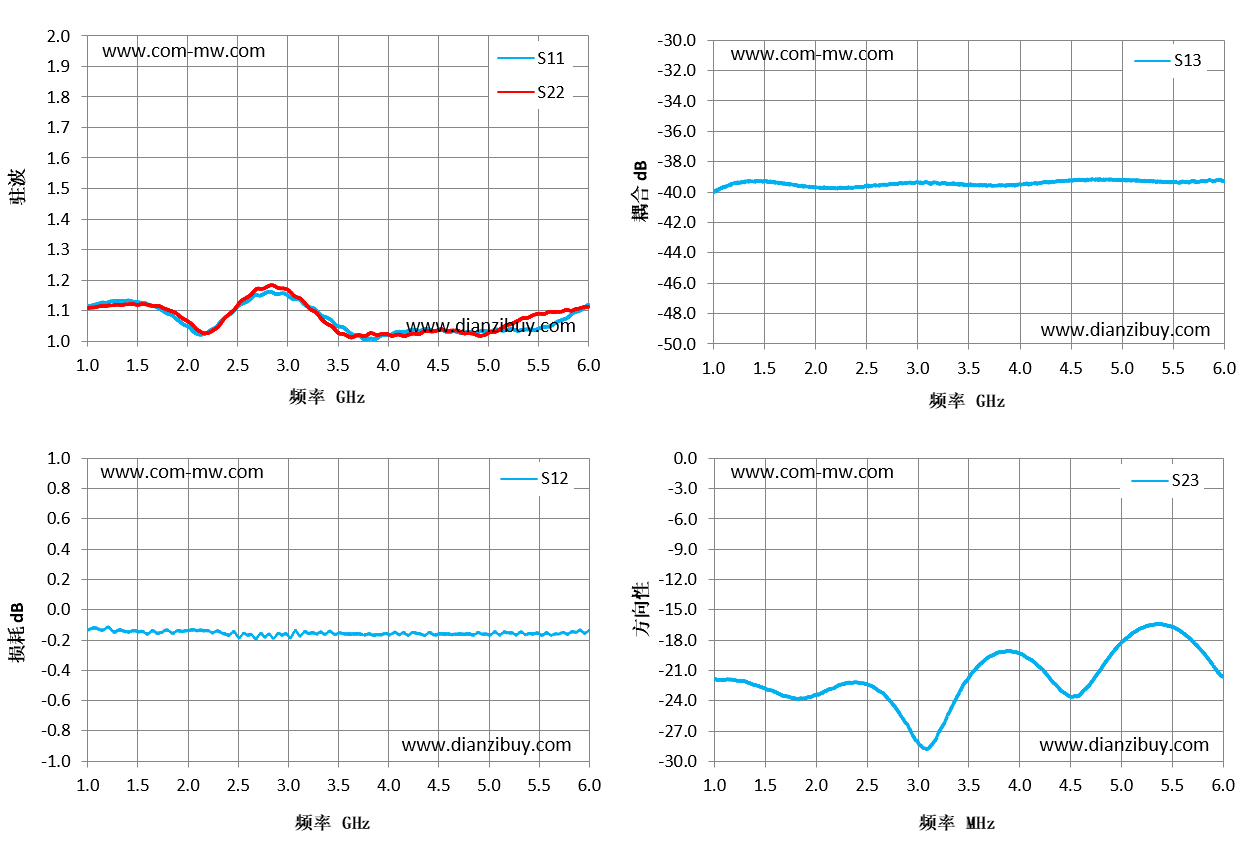

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
