波导转接器
工作频率 26.3~40GHz,功率容量20W,矩形波导,FBM320,φ0.38针
- D25-BWC320E-506
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.3 | ~ | 40 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 驻波比 | 1.4 | dB |
其它参数
| 功率容量 | 20W（设计保证） |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBM320 |
| 接口形式二 | φ0.38针 |
| 表面 | 黑色烤漆（法兰端面与玻珠端面不喷） |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 21.00 | 20.04 | -7.20 |
| 22.43 | 2.52 | -1.60 |
| 23.86 | 1.37 | -0.18 |
| 25.29 | 1.08 | -0.16 |
| 26.71 | 1.10 | -0.17 |
| 28.14 | 1.11 | -0.15 |
| 29.57 | 1.05 | -0.18 |
| 31.00 | 1.03 | -0.18 |
| 32.43 | 1.08 | -0.19 |
| 33.86 | 1.12 | -0.20 |
| 35.29 | 1.20 | -0.20 |
| 36.71 | 1.26 | -0.22 |
| 38.14 | 1.31 | -0.26 |
| 39.57 | 1.23 | -0.25 |
| 41.00 | 1.10 | -0.23 |

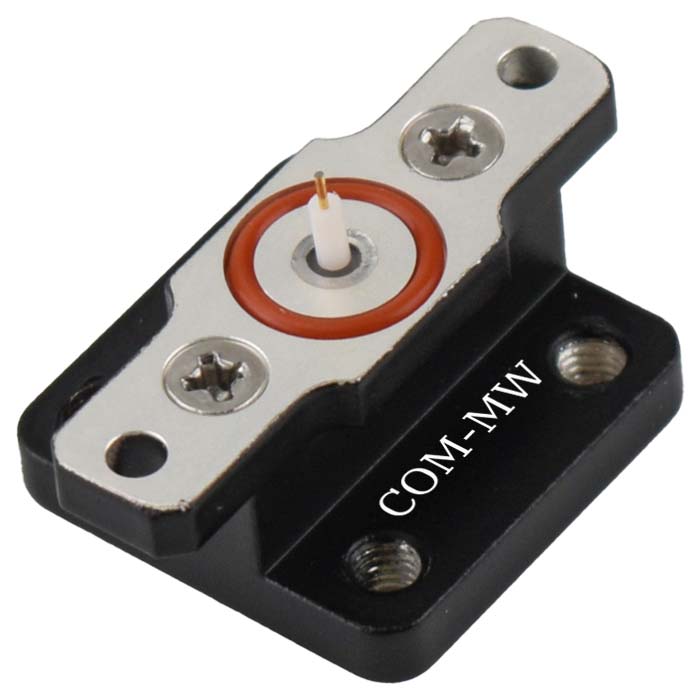

参考实物图

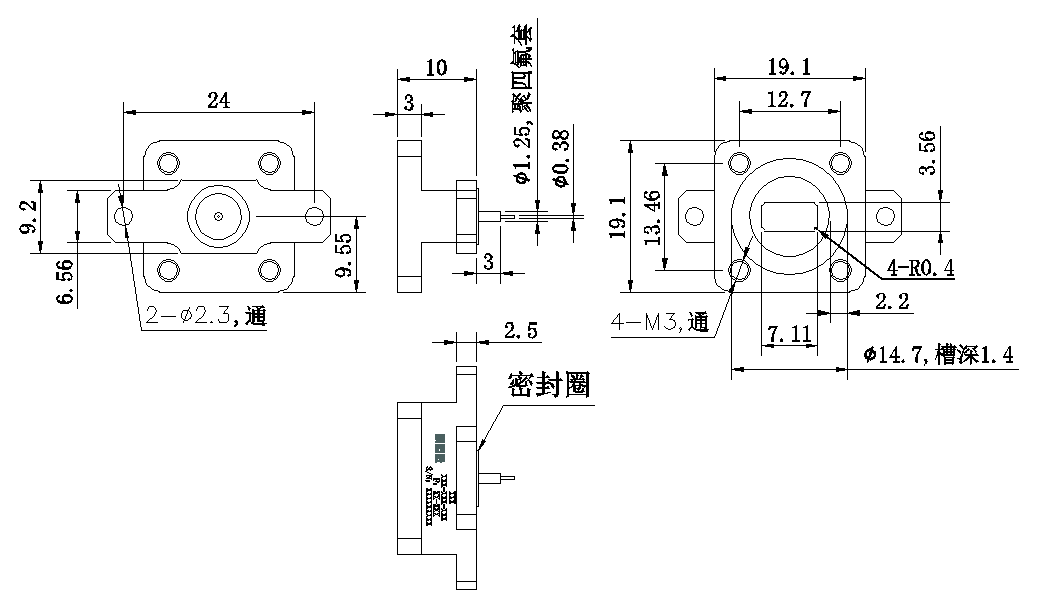

外形结构图（mm）
典型测试曲线图
