产品
滤波器
阻带频率3800~4200MHz, ≥50dB, 通带频率DC~3780MHz, 4220~6500MHz, N
- K6-3800-4200-20N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3800 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3780 | MHz | |
| 通带频率 | 4220 | ~ | 6500 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3700 | -0.44 | 1.5 |
| 3780 | -2.89 | 1.43 |
| 3785 | -20.14 | 13.85 |
| 3790 | -40.38 | 18.43 |
| 3795 | -62.13 | 28.86 |
| 3800 | -70.45 | 38.07 |
| 3900 | -56.72 | 42.86 |
| 4000 | -72.14 | 40.08 |
| 4100 | -70.32 | 46.64 |
| 4200 | -75.78 | 39.33 |
| 4205 | -63.37 | 27.38 |
| 4210 | -41.38 | 18.75 |
| 4215 | -21.71 | 14.41 |
| 4220 | -3.03 | 1.58 |
| 4300 | -0.58 | 1.39 |
参考实物图
外形结构图（mm）

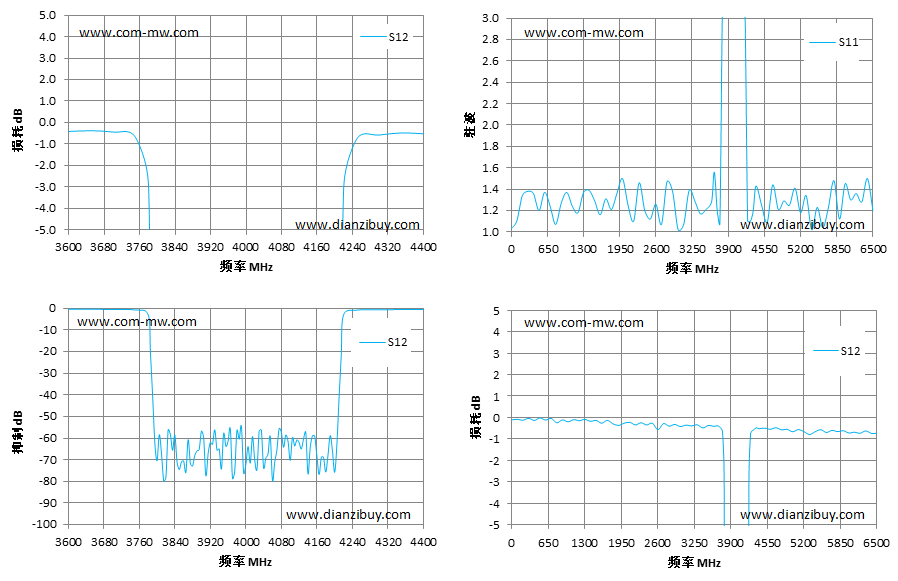

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
