400~600MHz, 2W, 90°电桥, 表面贴装
- ZHC8-400-600-823
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 600 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.4 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

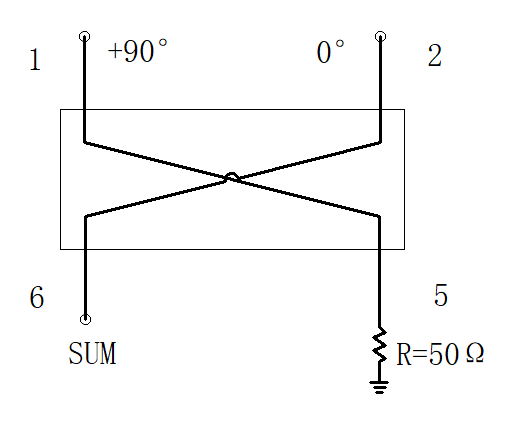

端口定义
| IN | 6 | --- | --- | --- |
| ISO | 5（接50Ω负载） | --- | --- | --- |
| 0° | 1 | --- | --- | --- |
| -90° | 2 | --- | --- | --- |
| 接地端口 | 3，4 | --- | --- | --- |

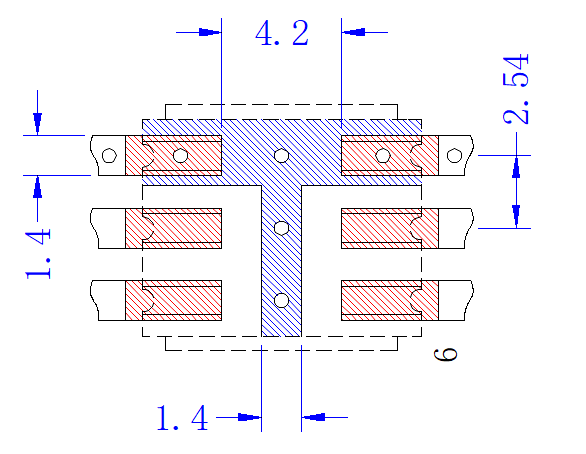

建议PCB布局图

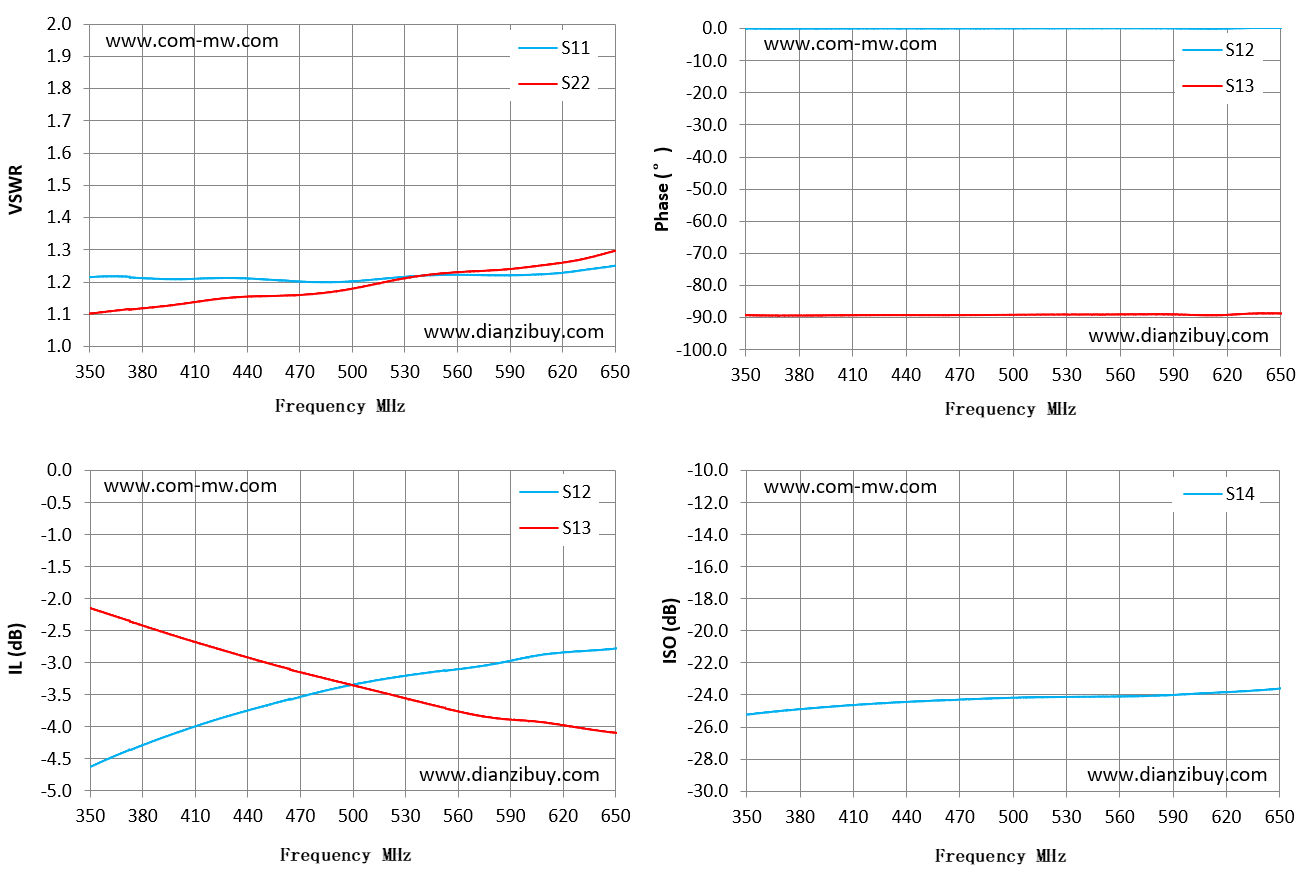

典型测试曲线图
参考实物图

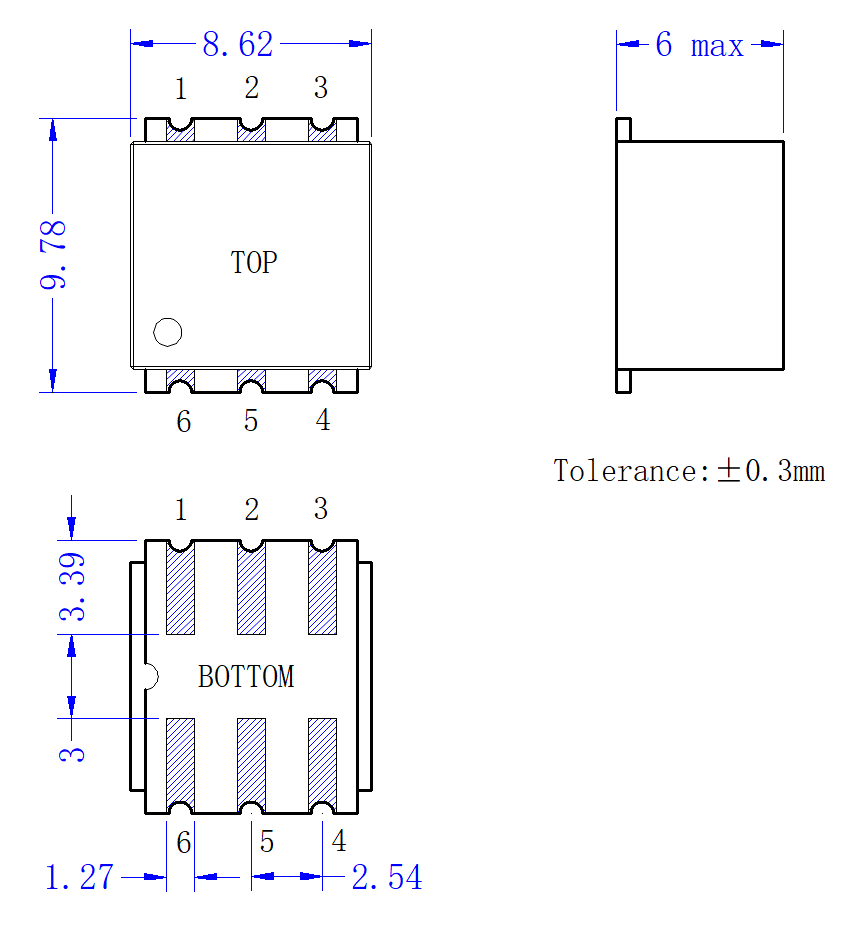

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
|---|---|---|---|---|---|
| 371 | 1.22 | -4.38 | -2.33 | -89.38 | -24.98 |
| 393 | 1.21 | -4.15 | -2.53 | -89.35 | -24.77 |
| 414 | 1.21 | -3.96 | -2.71 | -89.26 | -24.6 |
| 457 | 1.21 | -3.62 | -3.05 | -89.25 | -24.35 |
| 479 | 1.2 | -3.47 | -3.21 | -89.2 | -24.25 |
| 500 | 1.2 | -3.34 | -3.35 | -89.13 | -24.18 |
| 521 | 1.21 | -3.24 | -3.49 | -89.07 | -24.13 |
| 543 | 1.22 | -3.15 | -3.64 | -89.06 | -24.11 |
| 586 | 1.22 | -2.99 | -3.88 | -89.01 | -24.02 |
| 607 | 1.22 | -2.88 | -3.92 | -89.24 | -23.9 |
| 629 | 1.23 | -2.82 | -4.01 | -88.86 | -23.77 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
