26.5~40GHz,双刀双掷,反射式,50ms,波导口
- DSW9-4R26.5-40G-2279
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 插入损耗 | 0.15 | dB | ||
| 隔离度 | 55 | dB | ||
| 驻波比 | 1.1 |
其它参数
| 开关路数 | 双刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 50ms |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 工作电压 | +28V |
| 工作电流 | 625mA |
| 工作温度 | -40~+70℃设计保证 |
| 开关寿命 | 10万次 |

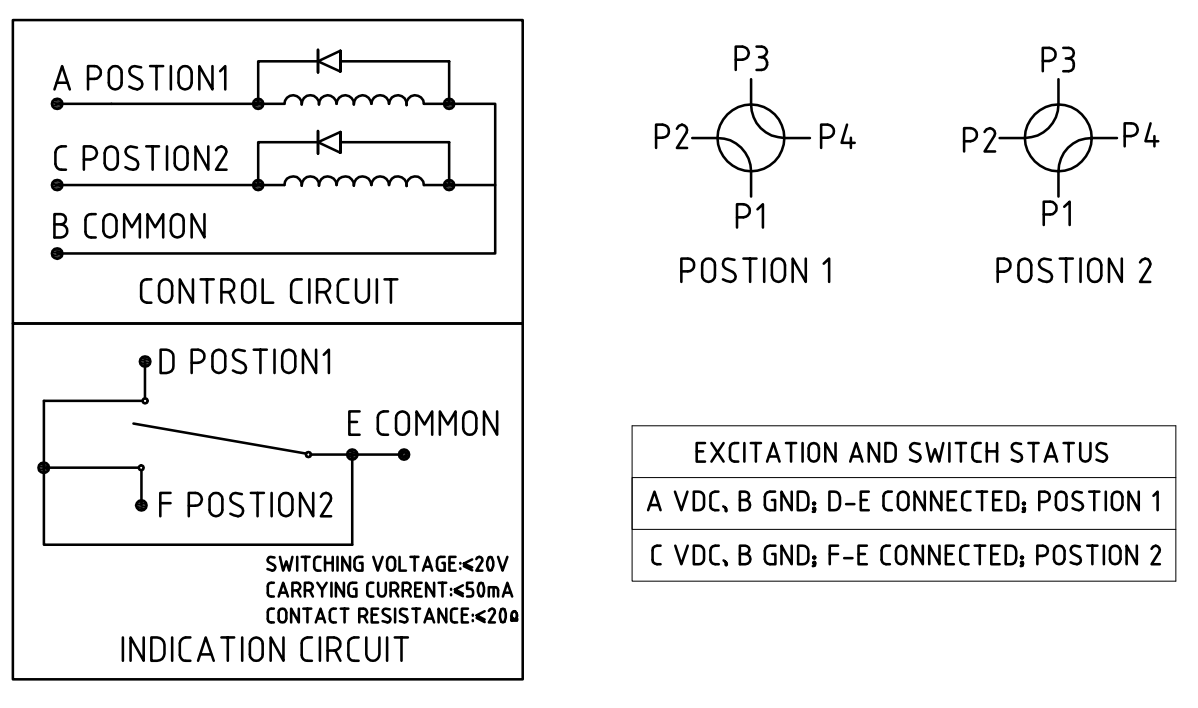

控制电路示意图
典型测试数据
| Frequency GHz | S11 驻波 | S14 损耗 dB | S14 相位 ° | S13 隔离 dB |
| 26.5 | 1.09 | -0.09 | -0.07 | -81.19 |
| 27.46 | 1.09 | -0.09 | -0.01 | -98.64 |
| 28.43 | 1.04 | -0.06 | 0.04 | -80.67 |
| 29.39 | 1.04 | -0.05 | -0.03 | -80.6 |
| 30.36 | 1.08 | -0.05 | -96.23 | |
| 31.32 | 1.07 | -0.05 | 0.01 | -81.02 |
| 32.29 | 1.04 | -0.06 | 0.06 | -79.85 |
| 33.25 | 1.01 | -0.06 | 0.14 | -84.19 |
| 34.21 | 1.02 | -0.06 | 0.23 | -84 |
| 35.18 | 1.06 | -0.05 | 0.16 | -78.84 |
| 36.14 | 1.1 | -0.06 | 0.21 | -73.86 |
| 37.11 | 1.12 | -0.07 | 0.2 | -84.29 |
| 38.07 | 1.1 | -0.05 | 0.32 | -95.78 |
| 39.04 | 1.06 | -0.03 | 0.33 | -87.36 |
| 40 | 1.09 | -0.01 | 0.33 | -77.83 |

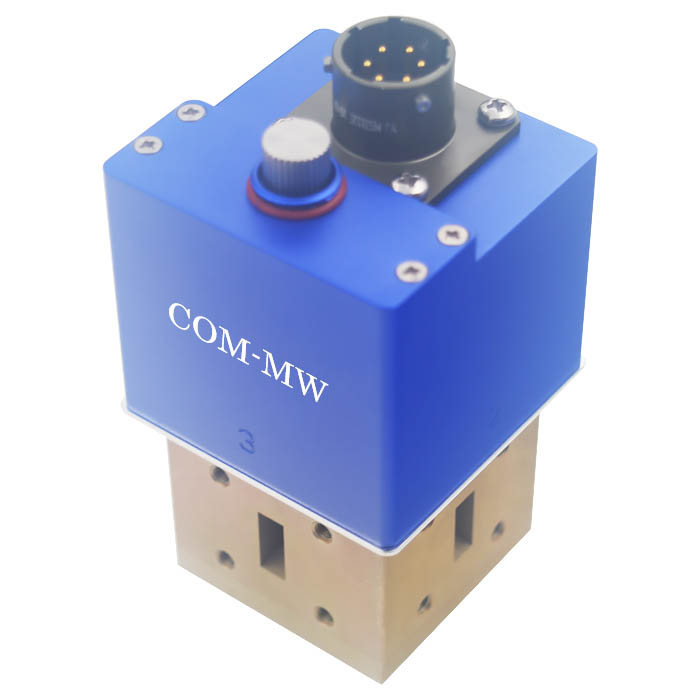

参考实物图

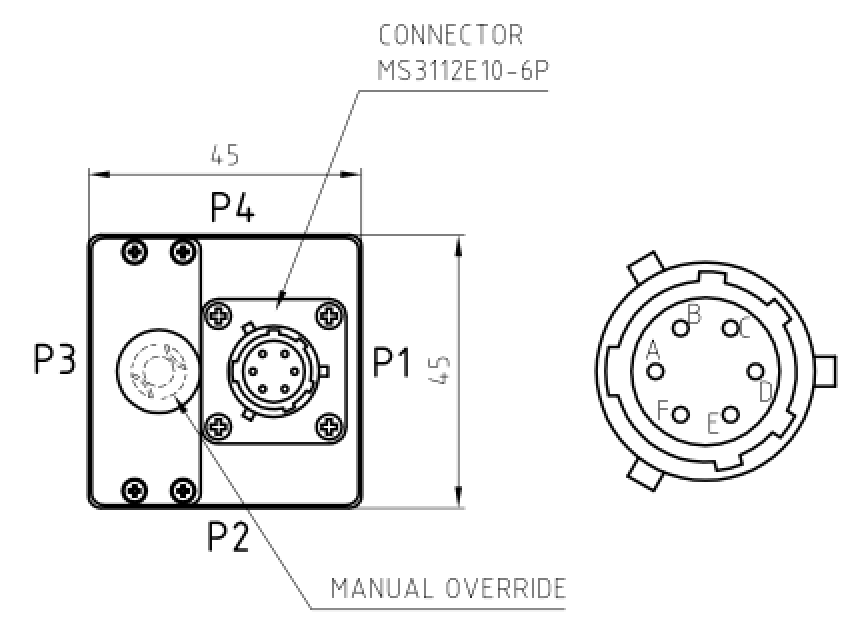

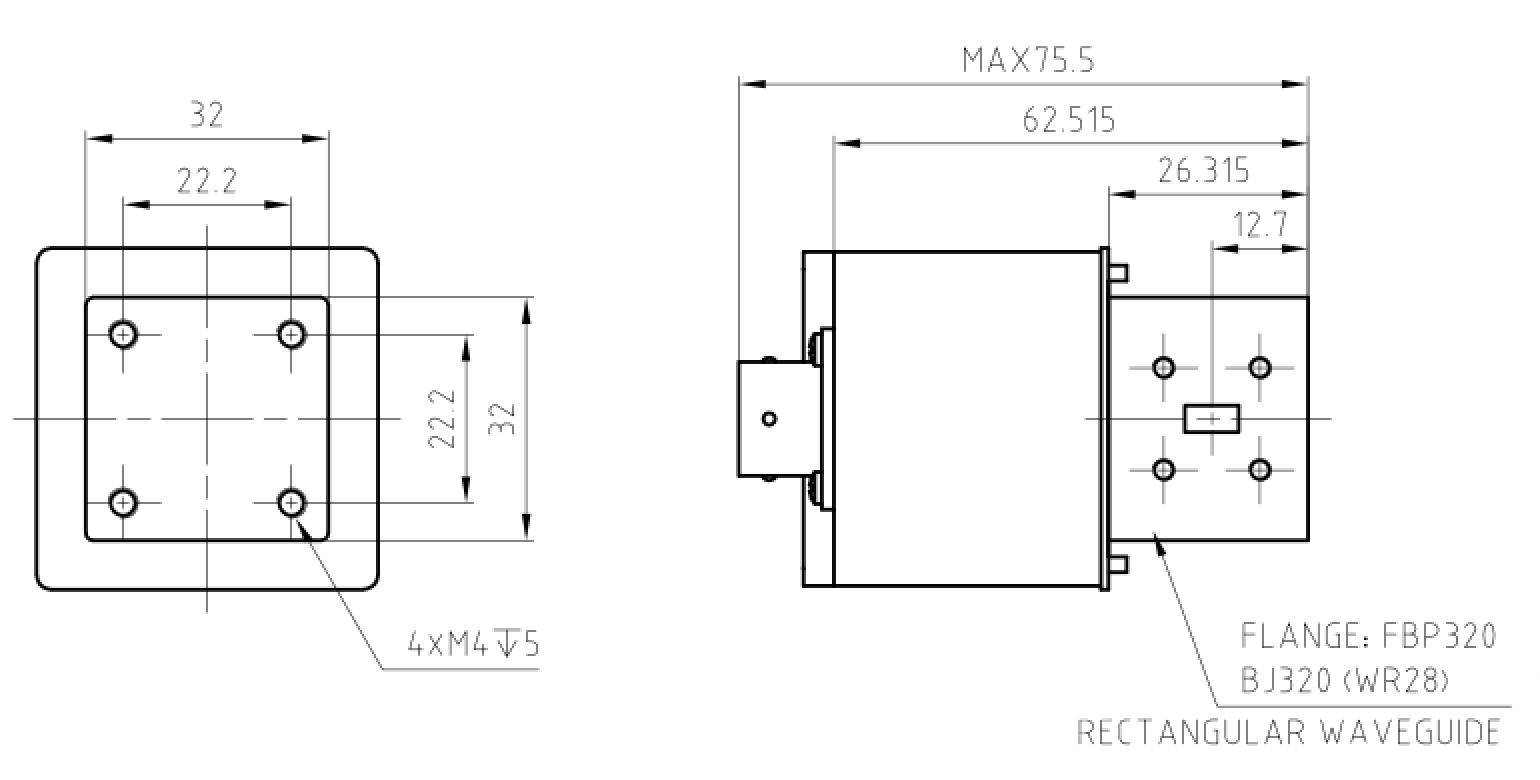

外形结构图（mm）

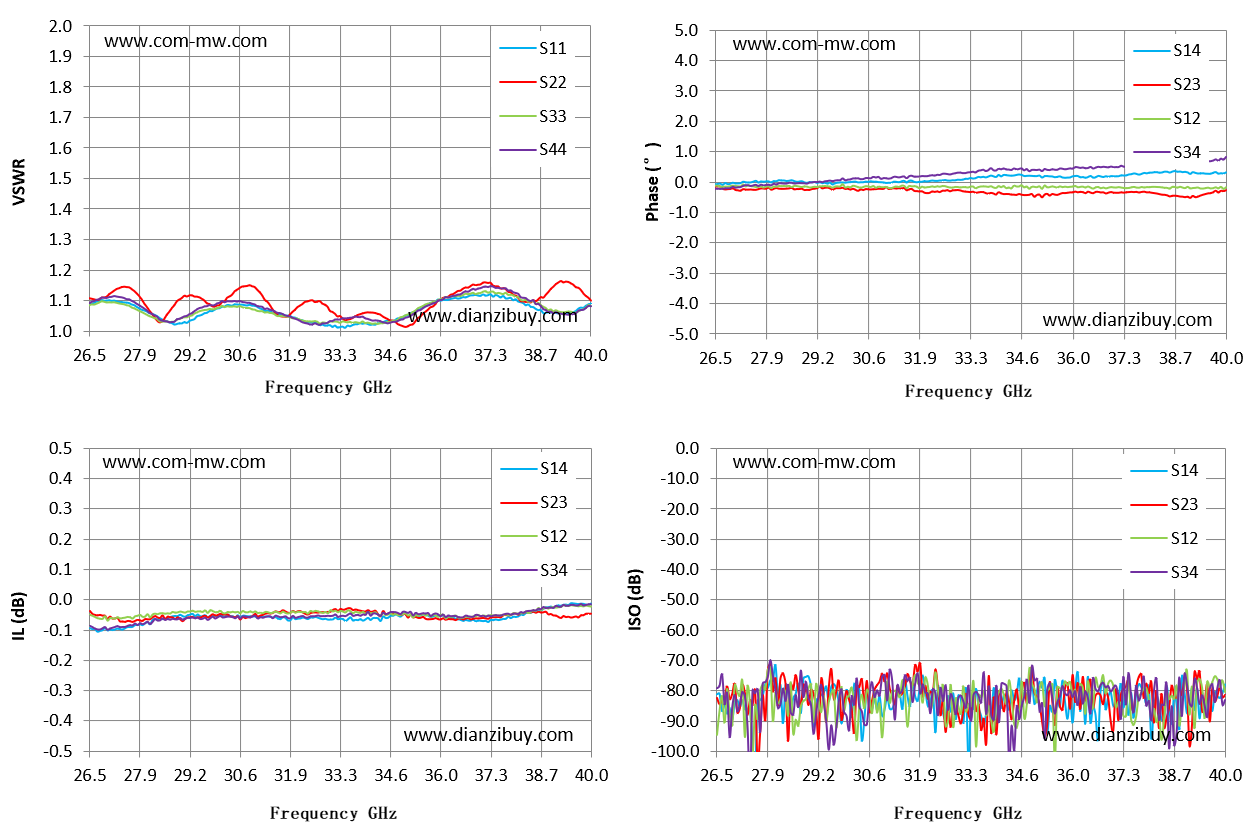

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
