滤波器
通带频率1200~2000MHz, DC-960MHz≥40dB, 2400-4000MHz≥40dB, 表面贴装
- ZBF5-L1600-800-2343
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-960 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2400-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 960 | 27.07 | 26.7 | -47.21 | 3.39 |
| 1060 | 23.73 | 17.33 | -20.74 | 2.01 |
| 1160 | 3.08 | 2.92 | -3.61 | 4.28 |
| 1260 | 1.44 | 1.43 | -1.25 | 2.49 |
| 1360 | 1.33 | 1.35 | -1.07 | 1.96 |
| 1460 | 1.06 | 1.07 | -0.95 | 1.79 |
| 1560 | 1.17 | 1.15 | -1.01 | 1.68 |
| 1660 | 1.04 | 1.08 | -1.03 | 1.73 |
| 1760 | 1.24 | 1.27 | -1.2 | 1.79 |
| 1860 | 1.33 | 1.31 | -1.42 | 1.96 |
| 1960 | 1.15 | 1.13 | -1.62 | 2.44 |
| 2060 | 1.2 | 1.21 | -2.58 | 3.82 |
| 2160 | 8.09 | 9.98 | -15.19 | 2.44 |
| 2260 | 17.51 | 16.28 | -34.32 | 1.37 |
| 2360 | 21.88 | 16.1 | -49.8 | 0.95 |

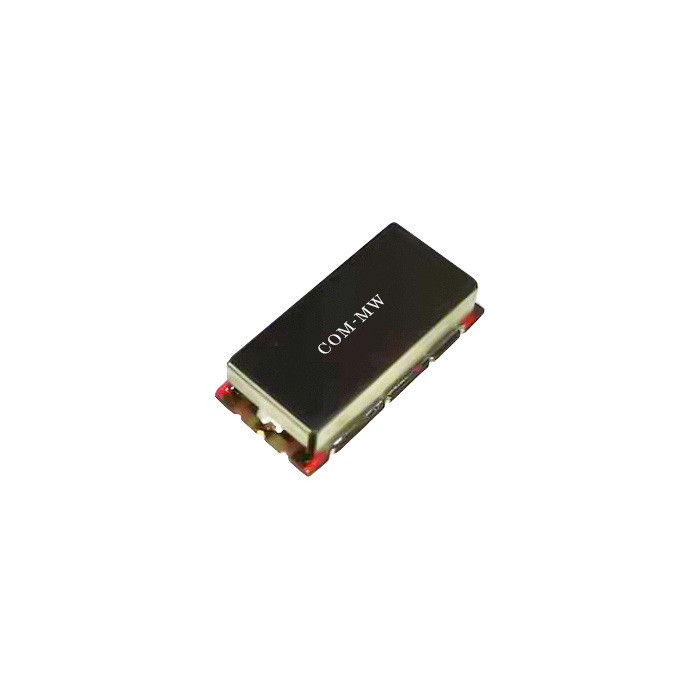

参考实物图

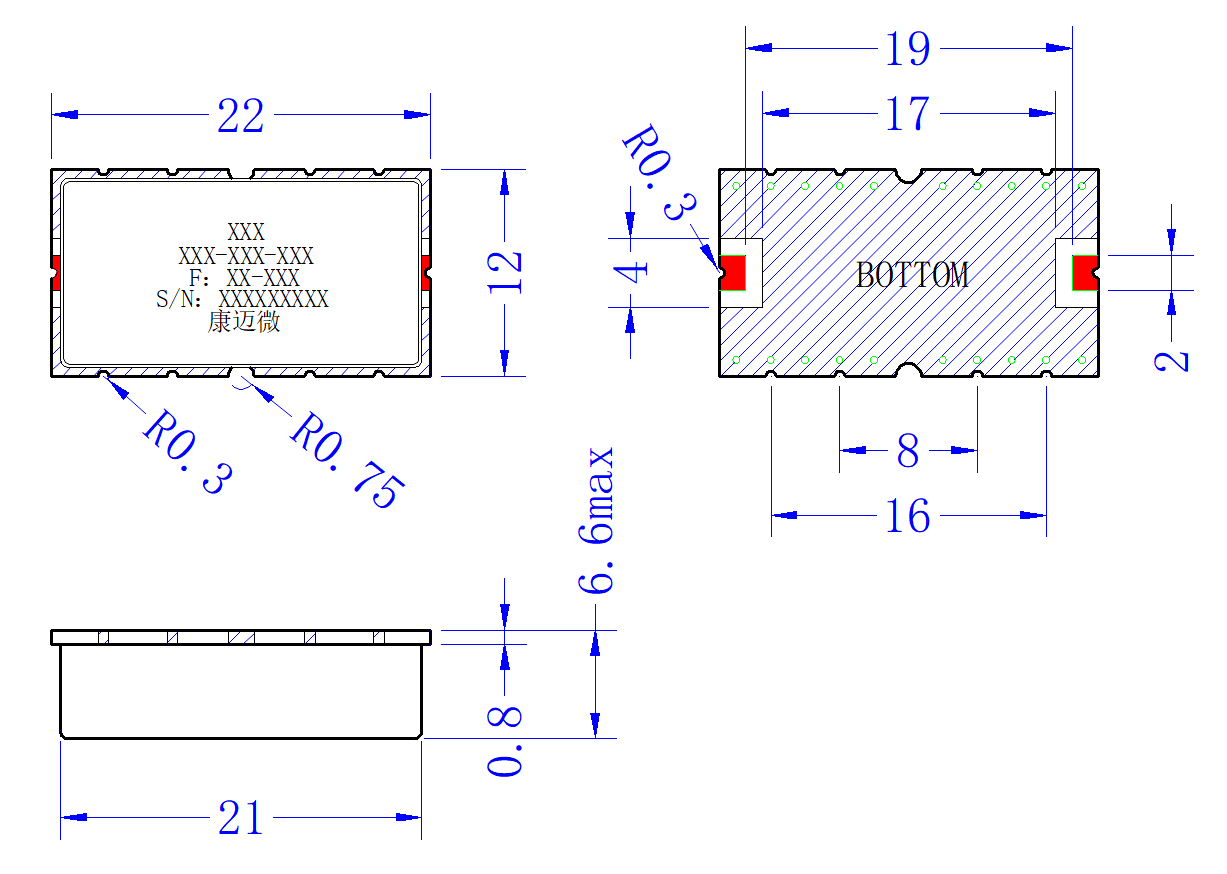

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
