产品
滤波器
通带频率 900~930MHz,DC-600MHz≥58dB,1200-1500MHz≥40dB,SMA
- ZBF5-L915-30-3810
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 900 | ~ | 930 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 58 | dB | ||
| 带外抑制 | 1200-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.80 | 33.62 | 29.07 | -43.07 | -43.07 | 2.11 |
| 0.81 | 30.54 | 27.19 | -40.06 | -40.06 | 2.43 |
| 0.83 | 22.61 | 21.85 | -30.06 | -30.06 | 4.69 |
| 0.84 | 19.40 | 19.96 | -26.23 | -26.23 | 6.08 |
| 0.86 | 8.09 | 9.17 | -12.68 | -12.68 | 9.56 |
| 0.87 | 2.14 | 2.25 | -4.34 | -4.34 | 10.99 |
| 0.89 | 1.07 | 1.15 | -2.05 | -2.05 | 11.96 |
| 0.90 | 1.05 | 1.12 | -1.91 | -1.91 | 11.72 |
| 0.91 | 1.11 | 1.15 | -1.84 | -1.84 | 11.13 |
| 0.93 | 1.14 | 1.06 | -1.77 | -1.77 | 10.18 |
| 0.94 | 1.05 | 1.07 | -1.87 | -1.87 | 10.05 |
| 0.96 | 2.53 | 2.40 | -3.73 | -3.73 | 8.92 |
| 0.97 | 4.43 | 4.06 | -5.73 | -5.73 | 8.36 |
| 0.99 | 17.43 | 14.69 | -13.79 | -13.79 | 6.09 |
| 1.00 | 22.91 | 18.75 | -16.33 | -16.33 | 5.15 |

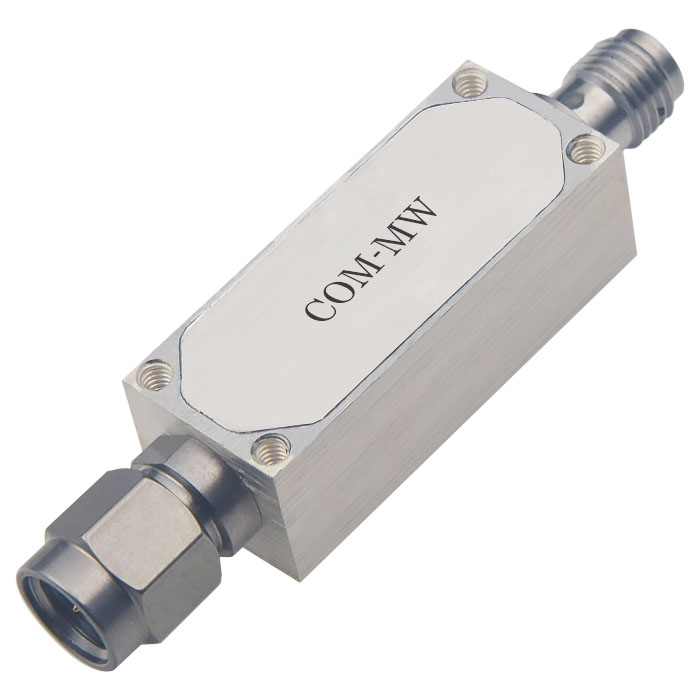

参考实物图

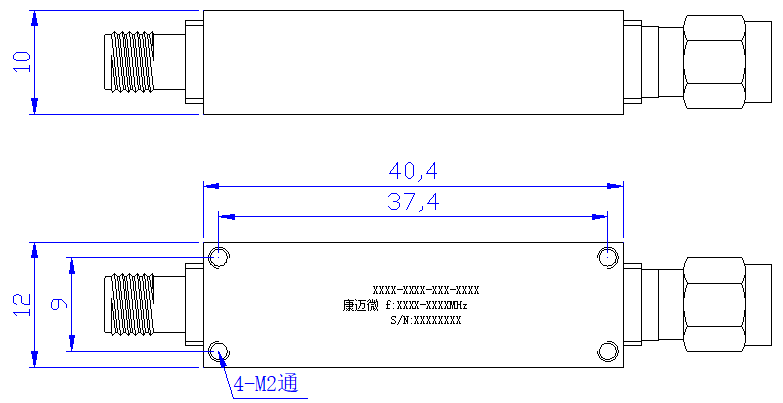

外形结构图（mm）

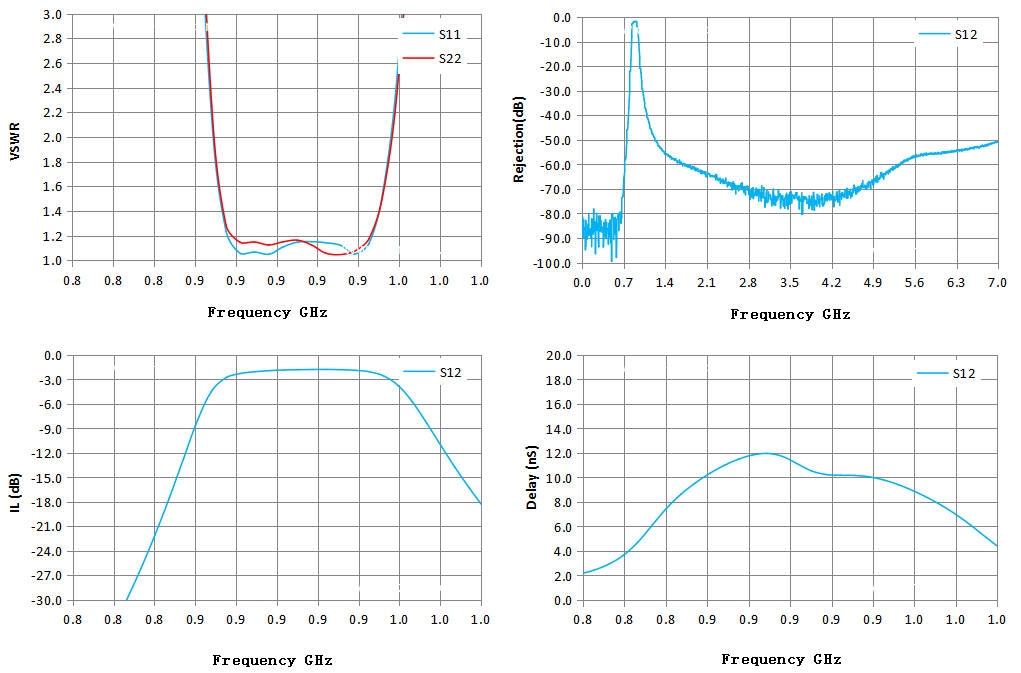

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
