产品
延时器
工作频率0.2~2GHz, 延时量176±8ps, 表面贴装
- DTD15-200-2000-831
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.2 | ~ | 2 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 延时量 | 176±8 | ps | ||
| 驻波比 | 1.5 |
环境要求
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 ps | S13 延时量 ps | S14 延时量 ps | S22 驻波 |
|---|---|---|---|---|---|---|
| 200 | 1.14 | -0.14 | 194.34 | 128.95 | 320.83 | 1.14 |
| 300 | 1.22 | -0.21 | 191.55 | 130.89 | 325.31 | 1.22 |
| 400 | 1.29 | -0.27 | 189.32 | 122.17 | 314.49 | 1.28 |
| 560 | 1.38 | -0.38 | 183.77 | 120.4 | 307.91 | 1.38 |
| 740 | 1.43 | -0.46 | 182.36 | 127.57 | 309.56 | 1.42 |
| 840 | 1.43 | -0.52 | 188.22 | 121.58 | 313.96 | 1.42 |
| 920 | 1.42 | -0.54 | 189.25 | 115.71 | 302.66 | 1.42 |
| 1100 | 1.33 | -0.52 | 186.76 | 133.68 | 319.56 | 1.33 |
| 1280 | 1.22 | -0.52 | 207.03 | 113.15 | 302.89 | 1.22 |
| 1460 | 1.07 | -0.54 | 201.15 | 121.46 | 321.76 | 1.07 |
| 1550 | 1.02 | -0.55 | 210.54 | 101.71 | 320.39 | 1.02 |
| 1640 | 1.06 | -0.58 | 214.94 | 147.64 | 323.05 | 1.06 |
| 1820 | 1.19 | -0.62 | 209.11 | 105.03 | 323.85 | 1.19 |
| 1890 | 1.14 | -0.67 | 209.45 | 141.12 | 296.79 | 1.24 |
| 2000 | 1.29 | -0.76 | 189.85 | 107.18 | 281.69 | 1.29 |

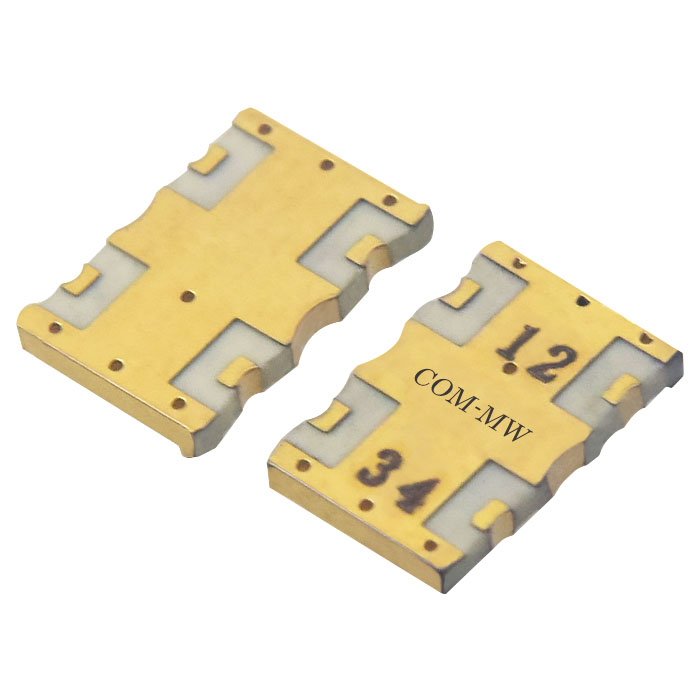

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
