通带频率 DC~7.2GHz,8.3-20GHz≥60dB,dB,SMA
- ZLPF4-M0-7.2G-1767
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 7.2 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 8.3-20 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.01 | 1.01 | -0.01 | -0.01 | 0.18 |
| 1.46 | 1.18 | 1.18 | -0.06 | -0.06 | 0.18 |
| 2.88 | 1.14 | 1.14 | -0.10 | -0.10 | 0.19 |
| 4.31 | 1.19 | 1.19 | -0.20 | -0.20 | 0.23 |
| 5.74 | 1.06 | 1.06 | -0.23 | -0.23 | 0.31 |
| 7.16 | 1.09 | 1.10 | -0.67 | -0.67 | 0.75 |
| 8.59 | 108.23 | 107.77 | -76.03 | -76.03 | -1.24 |
| 10.02 | 181.41 | 161.17 | -73.64 | -73.64 | 0.12 |
| 11.44 | 208.72 | 164.21 | -83.14 | -83.14 | -3.69 |
| 12.87 | 972.16 | 562.68 | -76.44 | -76.44 | -0.04 |
| 14.29 | 608.93 | 708.42 | -69.88 | -69.88 | 0.11 |
| 15.72 | 6937.54 | 684.91 | -69.07 | -69.07 | 0.13 |
| 17.15 | 314.35 | 223.79 | -68.02 | -68.02 | 0.14 |
| 18.57 | 211.41 | 191.05 | -70.49 | -70.49 | 0.11 |
| 20.00 | 3896.15 | 1448.59 | -74.09 | -74.09 | -0.12 |

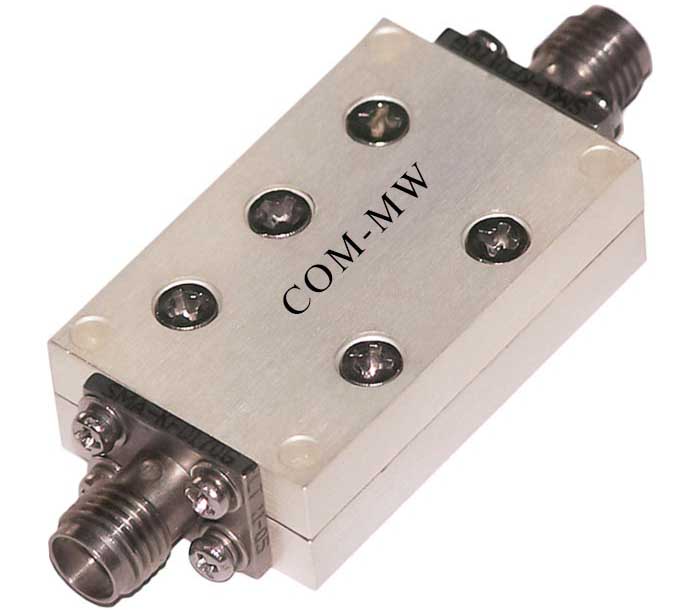

参考实物图

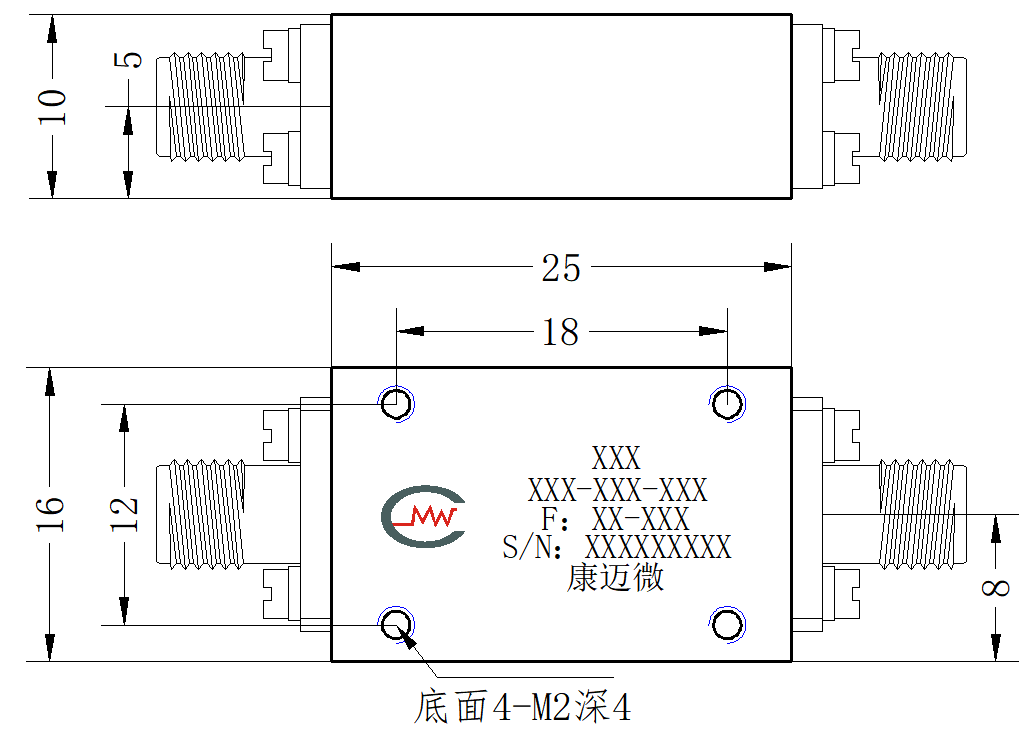

外形结构图（mm）

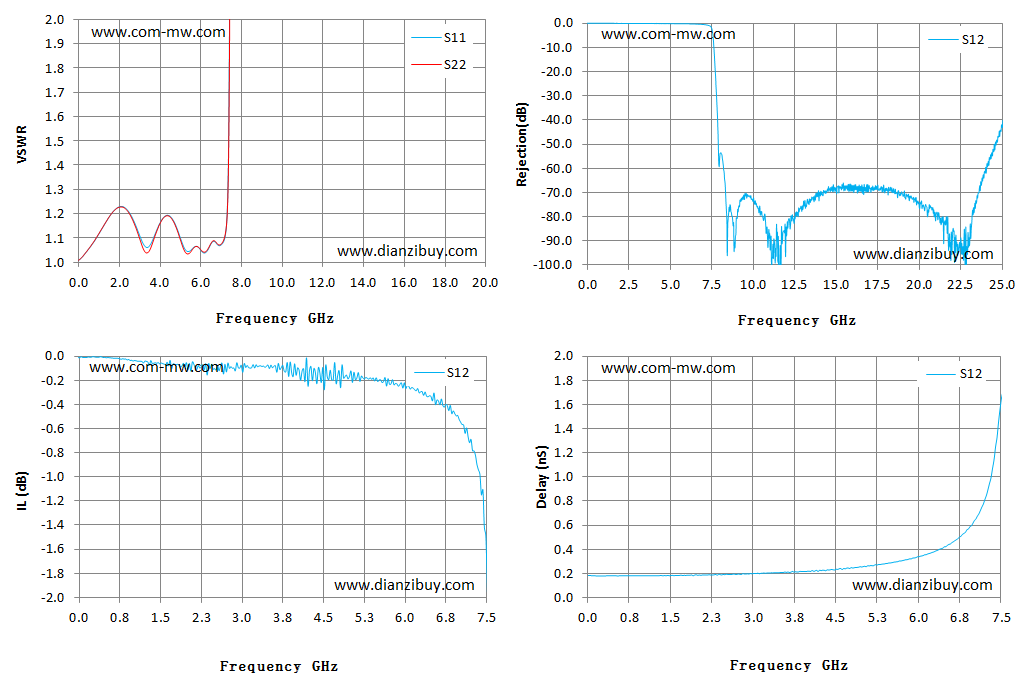

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
