产品
耦合器
6~18GHz, 耦合度40dB, N , SMA, 200W
- ZDC25-40MC6-18G-321
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 13 | dB | ||
| 主线驻波比 | 1.6 | |||
| 耦合线驻波比 | 1.6 |
其它参数
| 直通端 | N -JK |
| 耦合端 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -55~+75℃设计保证 |
端口定义
| 输入端口 | IN（N-J） | --- |
| 输出端口 | OUT（N-K） | --- |
| 正向耦合端口 | C1（SMA-K） | --- |
| 反向耦合端口 | C2（SMA-K） | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 5 | 1.23 | 1.05 | -0.38 | -40.2 | -26.76 |
| 6.07 | 1.21 | 1.14 | -0.32 | -39.55 | -25.56 |
| 7.14 | 1.06 | 1.28 | -0.33 | -39.19 | -31.57 |
| 8.21 | 1.12 | 1.05 | -0.33 | -39.08 | -25.93 |
| 9.29 | 1.44 | 1.08 | -0.42 | -39.27 | -27.3 |
| 10.36 | 1.43 | 1.18 | -0.33 | -39.56 | -28.78 |
| 11.43 | 1.5 | 1.08 | -0.4 | -39.61 | -24.26 |
| 12.5 | 1.32 | 1.19 | -0.43 | -39.6 | -23.16 |
| 13.57 | 1.37 | 1.21 | -0.36 | -39.52 | -23.23 |
| 14.64 | 1.04 | 1.21 | -0.26 | -39.3 | -23.91 |
| 15.71 | 1.09 | 1.43 | -0.26 | -39.5 | -20.32 |
| 16.79 | 1.16 | 1.1 | -0.29 | -39.64 | -21.02 |
| 17.86 | 1.29 | 1.52 | -0.33 | -40.41 | -19.81 |
| 18.93 | 1.29 | 1.15 | -0.29 | -41.29 | -20.33 |
| 20 | 2.3 | 1.15 | -0.98 | -44.37 | -18.74 |

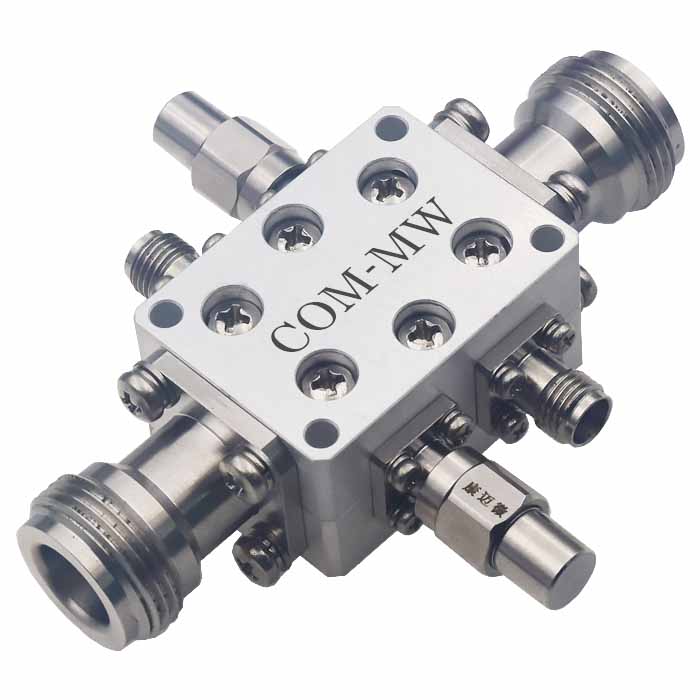

参考实物图

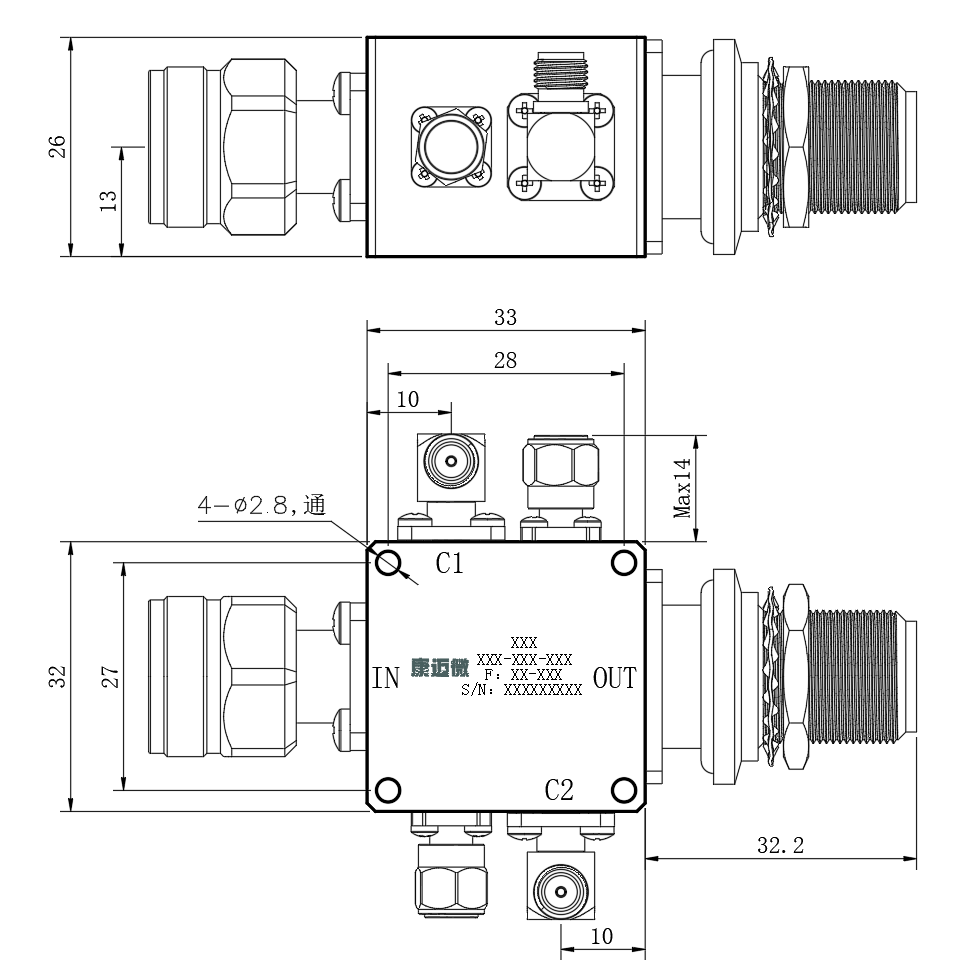

外形结构图（mm）

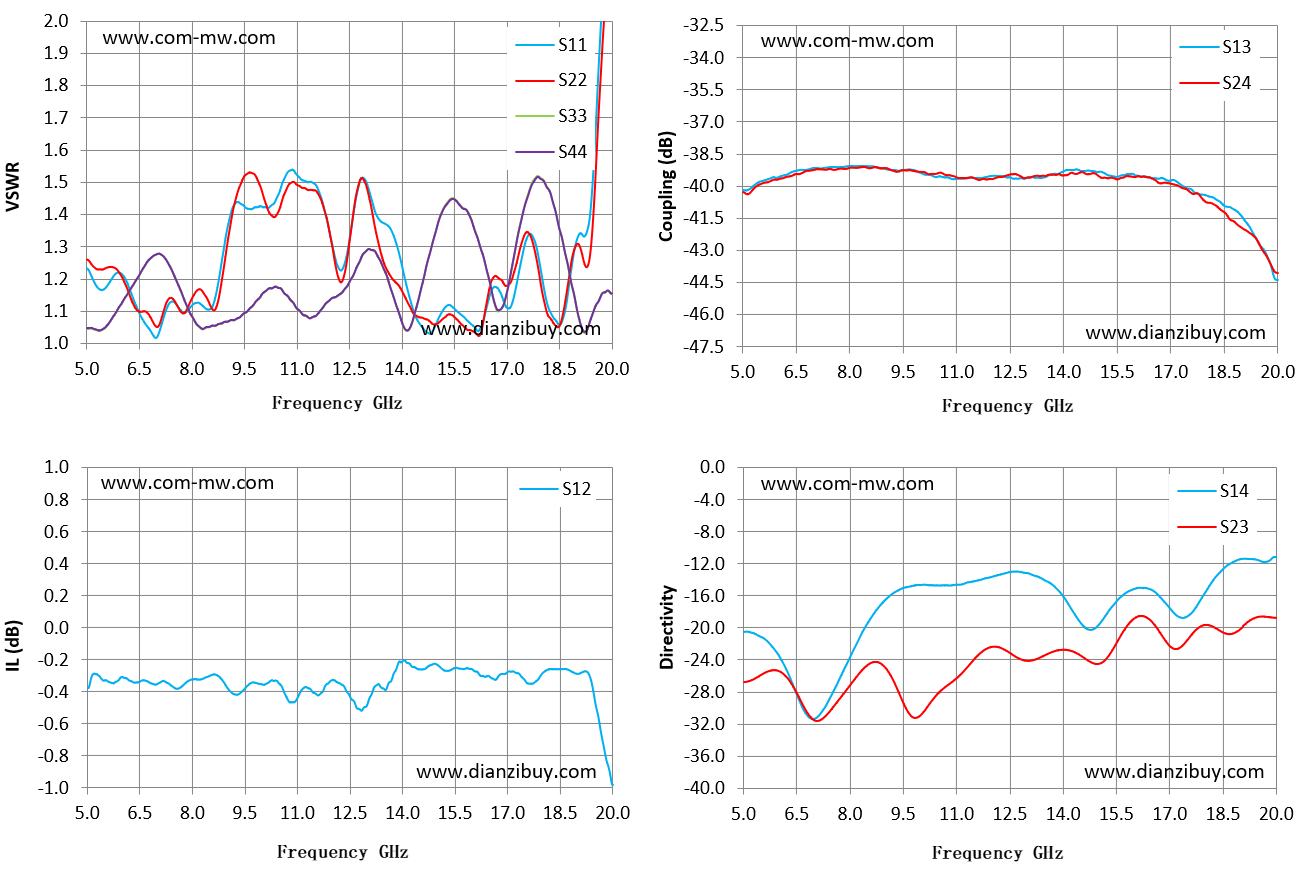

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
