产品
低噪声放大器
1500~1600MHz, 增益35dB, 噪声系数0.88dB, P-1dB功率15dBm, N
- DLNA8-1500-1600-2454
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低噪声，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1500 | ~ | 1600 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 0.88 | dB | ||
| 驻波比 | 1.5 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 供电接口：3.5mm直流供电接口 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S12 1dB功率 dBm |
| 1500 | 1.39 | 1.4 | 36.05 | 0.53 | 17.58 |
| 1507.14 | 1.38 | 1.4 | 36.03 | 0.56 | 17.55 |
| 1514.29 | 1.37 | 1.39 | 36.04 | 0.55 | 17.53 |
| 1521.43 | 1.38 | 1.37 | 36.07 | 0.44 | 17.57 |
| 1528.57 | 1.38 | 1.37 | 36.06 | 0.49 | 17.6 |
| 1535.71 | 1.37 | 1.36 | 36.1 | 0.5 | 17.62 |
| 1542.86 | 1.38 | 1.35 | 36.1 | 0.57 | 17.63 |
| 1550 | 1.37 | 1.34 | 36.1 | 0.58 | 17.64 |
| 1557.14 | 1.38 | 1.33 | 36.11 | 0.49 | 17.68 |
| 1564.29 | 1.38 | 1.33 | 36.12 | 0.55 | 17.63 |
| 1571.43 | 1.38 | 1.33 | 36.1 | 0.52 | 17.6 |
| 1578.57 | 1.39 | 1.31 | 36.11 | 0.59 | 17.53 |
| 1585.71 | 1.38 | 1.32 | 36.13 | 0.62 | 17.45 |
| 1592.86 | 1.37 | 1.31 | 36.11 | 0.6 | 17.38 |
| 1600 | 1.38 | 1.29 | 36.06 | 0.57 | 17.33 |

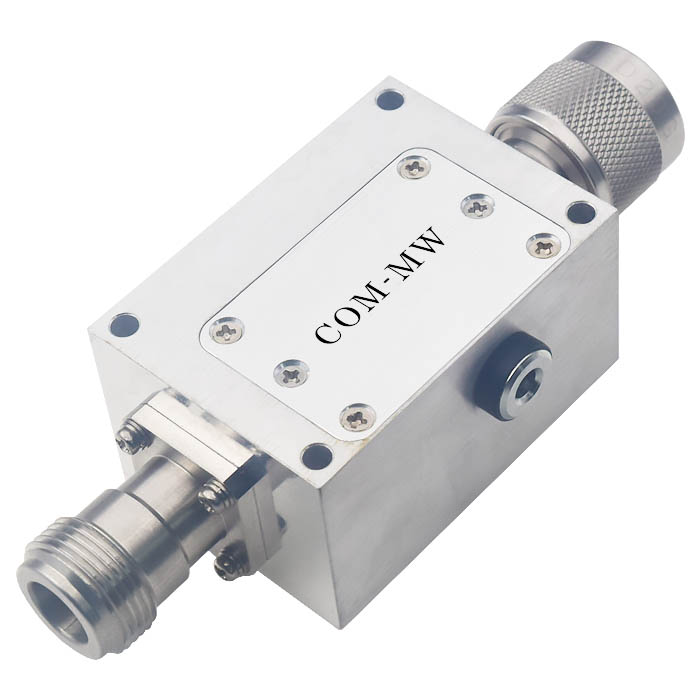

参考实物图
外形结构图（mm）

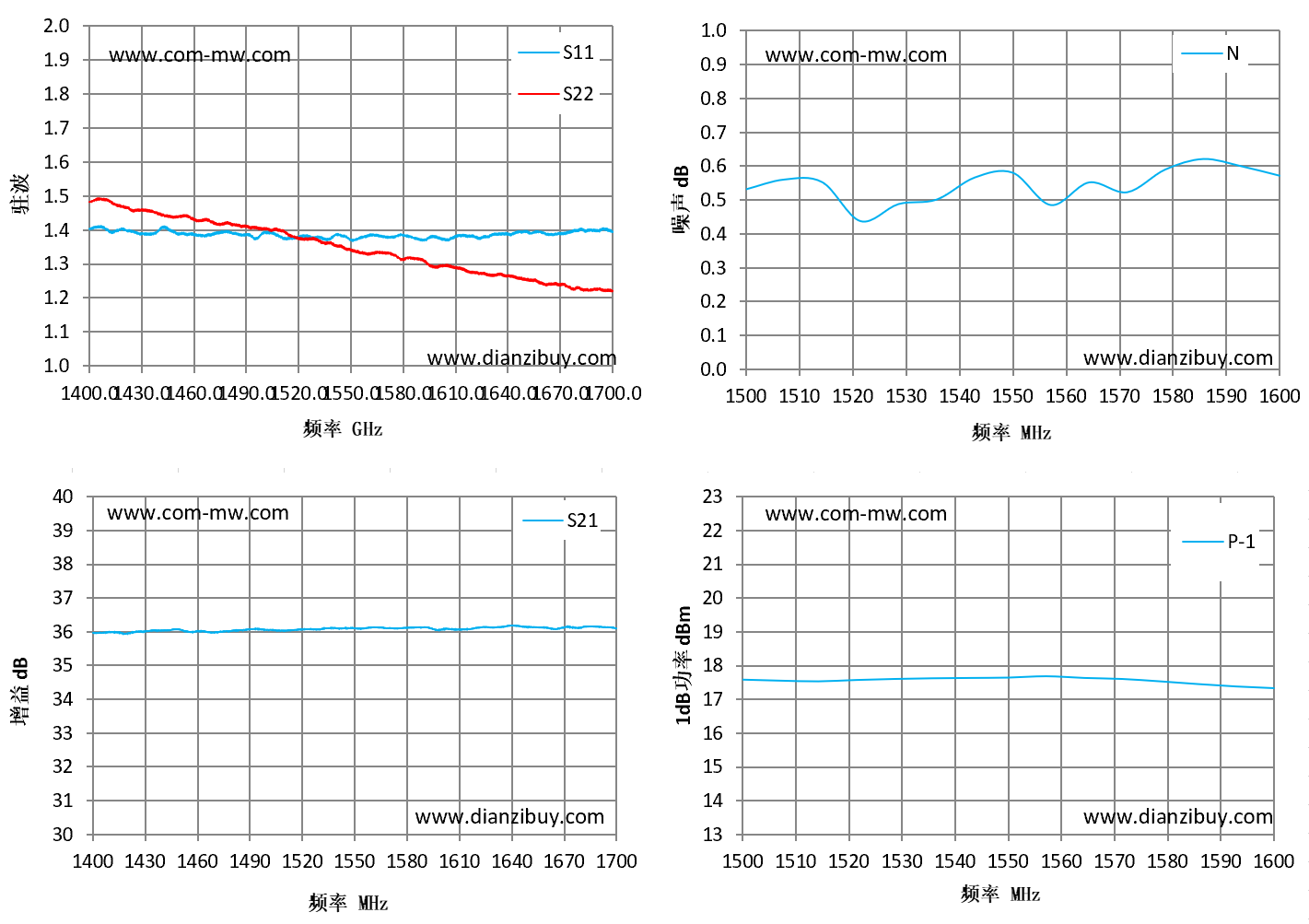

典型测试曲线图
