功分器缩略图

功分器

415~455MHz, 1000W, 2路, 0°, N

  • ZPD8-2C415-455-3192
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

大功率,低损耗

主要参数

参数 最小 典型 最大 单位
工作频率 415 ~ 455 MHz
插入损耗 0.4 dB
隔离度 20 dB
输入驻波比 1.25
输出驻波比 1.25
幅度平衡 0.2 dB
相位平衡 3 °

其它参数

功率容量1000W设计保证
路数2
相位
阻抗50Ω
接口形式N-K
表面本导
工作温度-40~+70℃设计保证
质量等级工业级

端口定义

公共端口0
分配端口1、2

典型测试数据

Frequency GHzS11 驻波S22 驻波S12 损耗 dBS13 相位 °S23 隔离 dB
0.31.511.05-3.32-0.35-13.38
0.331.441.04-3.28-0.36-14.71
0.361.371.04-3.26-0.4-16.39
0.391.31.05-3.22-0.45-18.46
0.411.251.05-3.22-0.43-20.15
0.441.181.05-3.21-0.51-23.61
0.471.111.06-3.21-0.54-29
0.51.051.05-3.21-0.56-34.41
0.531.041.03-3.23-0.54-27.6
0.561.111.03-3.26-0.6-22.71
0.591.171.06-3.3-0.68-19.66
0.611.231.1-3.33-0.7-17.86
0.641.321.16-3.39-0.75-15.91
0.671.411.24-3.46-0.79-14.15
0.71.511.35-3.56-0.81-12.57

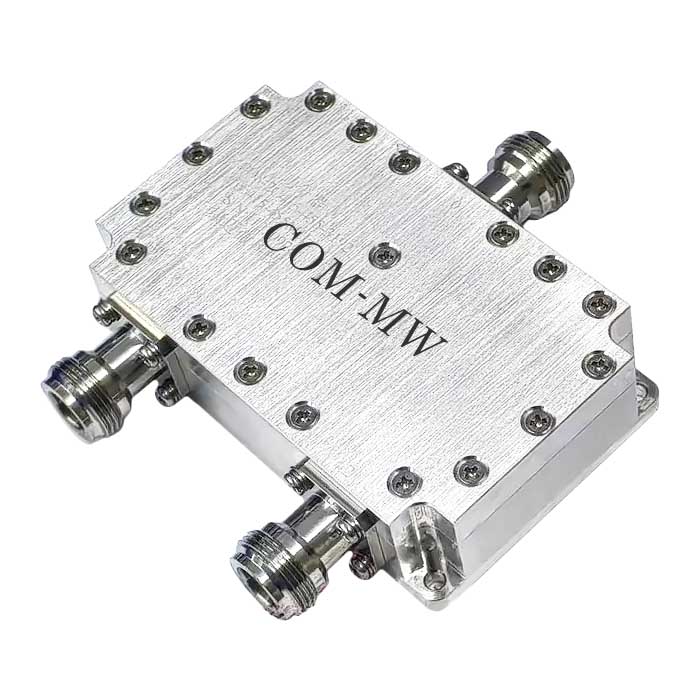

参考实物图

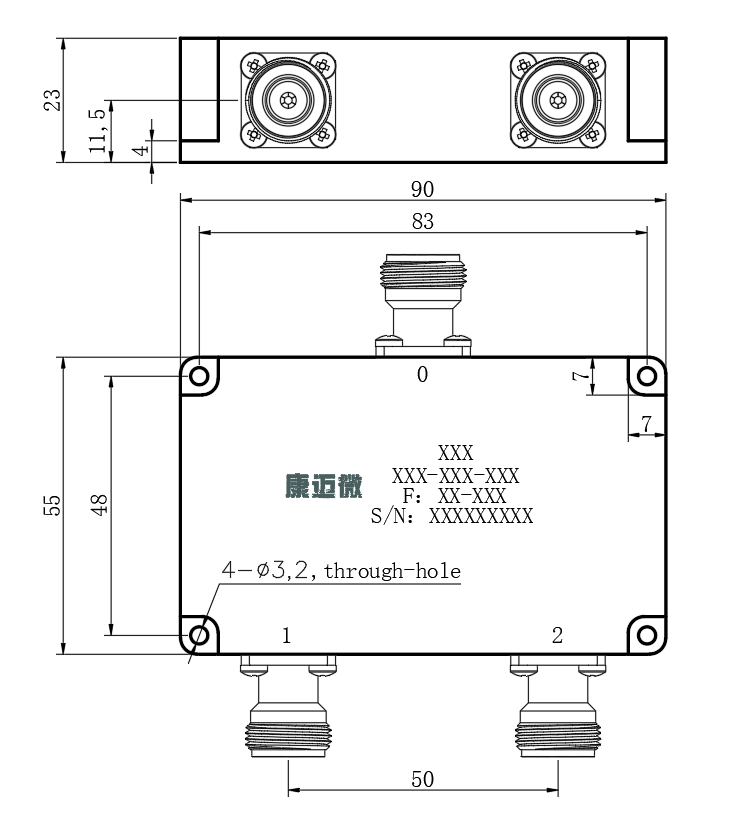

外形结构图(mm)

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
