滤波器
通带频率 1710~1960MHz,DC-1.6GHz≥70dB,2.05-2.1GHz≥70dB,N
- ZBF13-C1835-250-3121
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1710 | ~ | 1960 | MHz |
| 通带损耗 | / | 0.8 | dB | |||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1.6 | GHz≥ | 70 | dB | ||
| 带外抑制 | 2.05-2.1 | GHz≥ | 70 | dB | ||
| 回波损耗 | / | / | 20 | dB |
其它参数
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 平均输入功率 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |

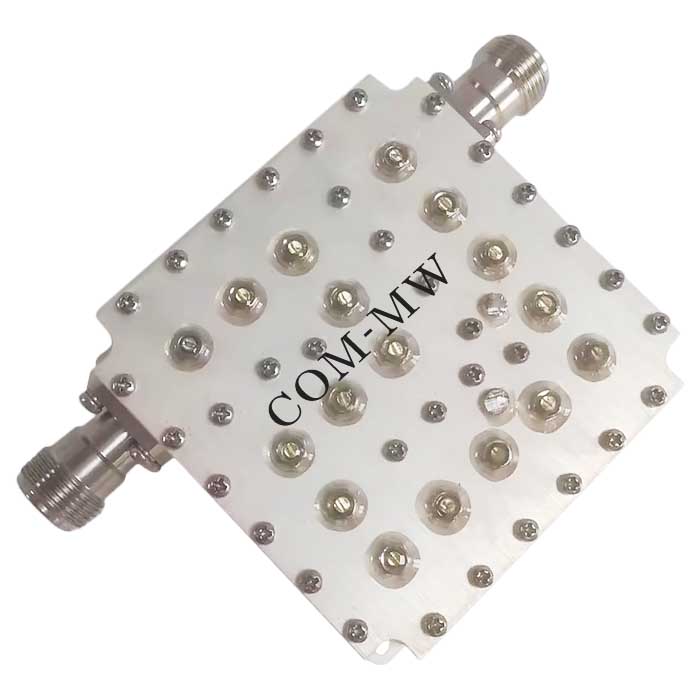

参考实物图

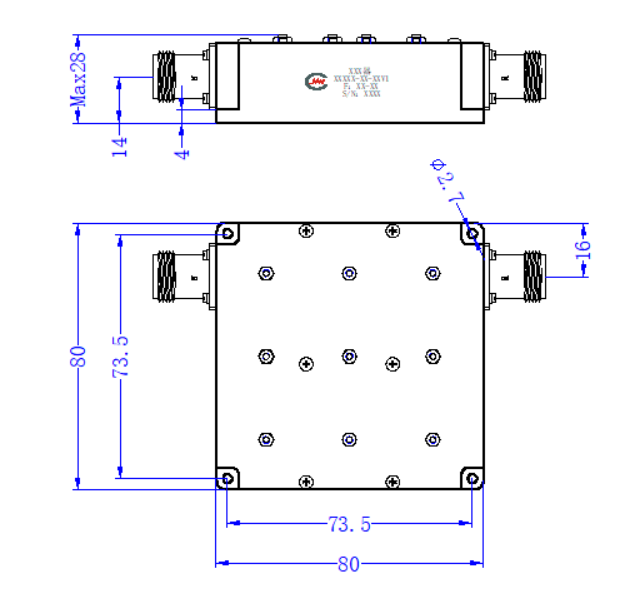

外形结构图（mm）

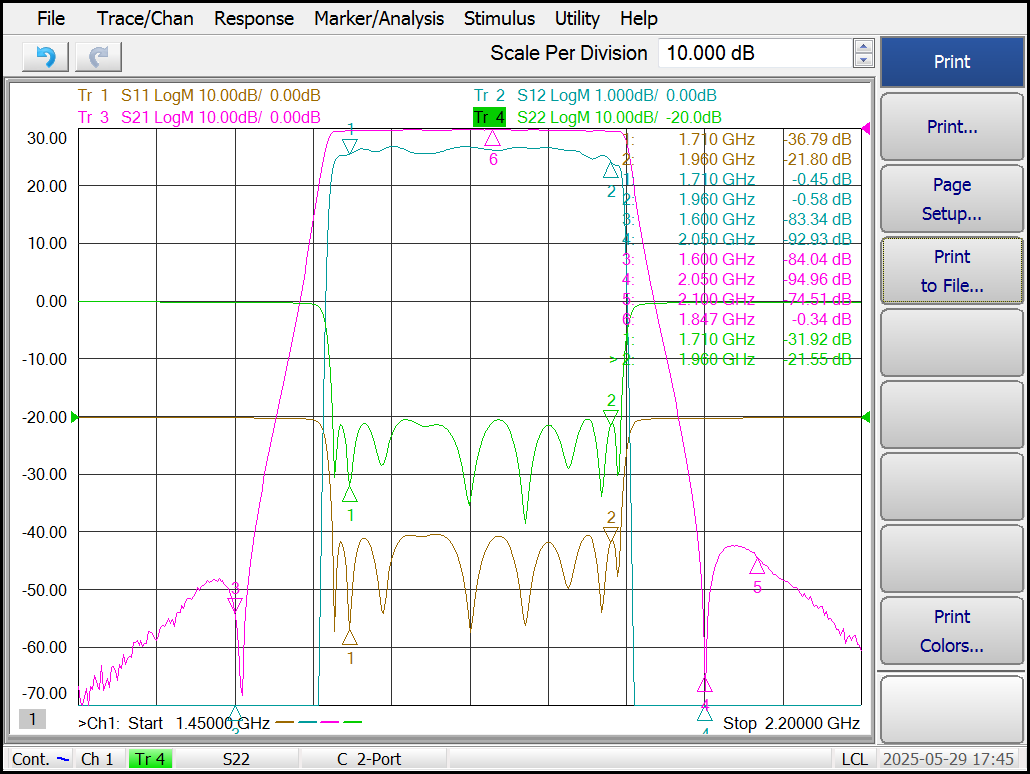

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
