滤波器
通带频率 DC~1600MHz,2000-2500MHz≥80dBc,dB,N
- ZLPF25-C0-1600G-3677
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1600 | MHz |
| 通带损耗 | / | / | 0.5 | 0.8 | dB | |
| 带外抑制 | 2000-2500 | MHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | N -F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 700W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.00 | -0.03 | -0.01 | 1.02 |
| 0.22 | 1.13 | 1.13 | -0.12 | -0.10 | 1.19 |
| 0.44 | 1.14 | 1.14 | -0.17 | -0.15 | 1.22 |
| 0.65 | 1.04 | 1.04 | -0.19 | -0.17 | 1.27 |
| 0.86 | 1.18 | 1.17 | -0.25 | -0.23 | 1.35 |
| 1.08 | 1.05 | 1.05 | -0.25 | -0.23 | 1.51 |
| 1.29 | 1.12 | 1.13 | -0.28 | -0.26 | 1.81 |
| 1.51 | 1.07 | 1.05 | -0.32 | -0.31 | 2.69 |
| 1.72 | 9.39 | 9.00 | -6.74 | -6.73 | 7.03 |
| 1.93 | 86.75 | 152.39 | -85.55 | -85.60 | 1.28 |
| 2.15 | 121.22 | 128.49 | -105.53 | -109.73 | 8.24 |
| 2.36 | 68.09 | 56.23 | -96.32 | -98.66 | -0.43 |
| 2.57 | 46.15 | 41.90 | -89.63 | -89.42 | 0.98 |
| 2.79 | 45.73 | 42.92 | -83.92 | -83.37 | 0.35 |
| 3.00 | 56.57 | 62.91 | -66.98 | -66.96 | 0.60 |
参考实物图

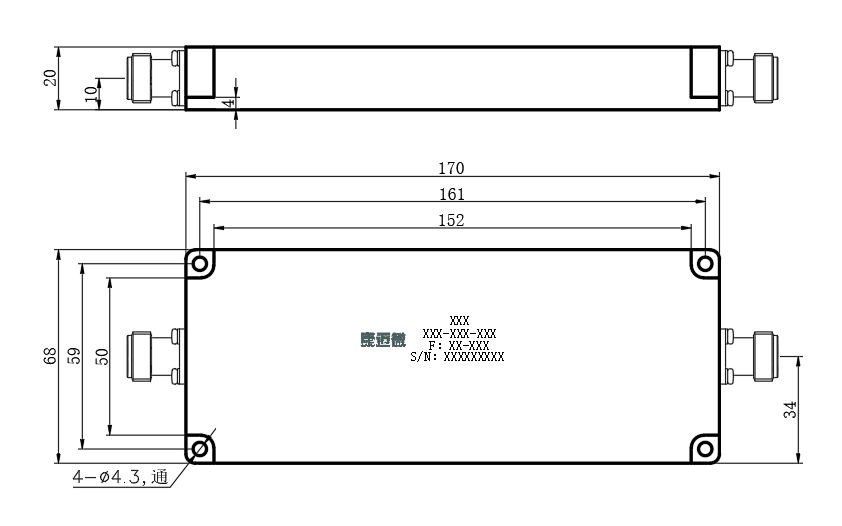

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
