产品
滤波器
高通频率 400~3000MHz,DC-135MHz≥40dB,180MHz≥20dB,表面贴装,替代RHP-250+
- HF011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 400 | ~ | 3000 | MHz | ||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-135 | MHz≥ | 40 | dB | ||
| 带外抑制 | 180 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率250MHz；替代RHP-250+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 130 | 50.52 | 52.22 | -42.64 | 1.43 |
| 478 | 1.27 | 1.28 | -0.78 | 1.25 |
| 826 | 1.25 | 1.26 | -0.4 | 0.55 |
| 1174 | 1.39 | 1.4 | -0.41 | 0.4 |
| 1521 | 1.43 | 1.44 | -0.52 | 0.32 |
| 1869 | 1.42 | 1.43 | -0.55 | 0.25 |
| 2217 | 1.36 | 1.38 | -0.5 | 0.25 |
| 2565 | 1.25 | 1.28 | -0.54 | 0.24 |
| 2913 | 1.13 | 1.17 | -0.58 | 0.26 |
| 3261 | 1.08 | 1.1 | -0.67 | 0.26 |
| 3609 | 1.13 | 1.1 | -0.88 | 0.27 |
| 3956 | 1.17 | 1.12 | -1.07 | 0.26 |
| 4304 | 1.14 | 1.1 | -1.34 | 0.25 |
| 4652 | 1.14 | 1.1 | -1.67 | 0.25 |
| 5000 | 1.37 | 1.33 | -1.99 | 0.29 |

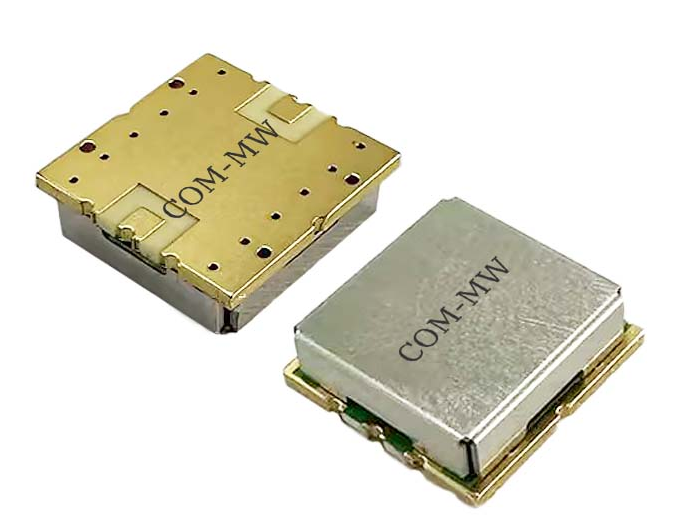

参考实物图

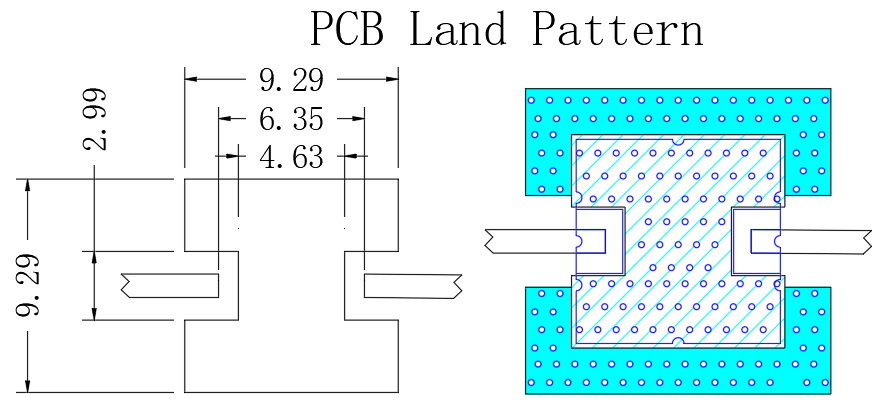

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
