低噪声放大器
0.01~1000MHz, 增益50dB, 噪声系数2.5dB, P-1dB功率15dBm, SMA
- DLNA8-0.01-1000-2085
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|
| 工作频率 | 0.01 | ~ | 1000 | MHz | |
| 增益 | 50 | dB | （51±1.5dB@100MHz） | ||
| 增益平坦度 | ±1 | dB | ±0.5@0.5- 800MHz | ||
| 噪声系数 | 2.5 | dB | 1.8dB@10-500MHz | ||
| 驻波比 | 2.5 | 300kHz - 1GHz | |||
| P-1dB功率 | 15 | dBm | |||
| 最大输入功率 | -36 | dBm | |||
| 谐波抑制 | -55 | dBc | Output 0dBm @200MHz | ||
| 三阶交截点 | 28 | dBm | 300MHz | ||
| 反向隔离 | 50 | dB | 20kHz - 1GHz |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作温度 | -30~+70℃设计保证 |
| 供电方式1 | 220V供电，标准AC接口，12-15V/5W输出 |
| 供电方式2 | 10节5号普通电池供电 |
| 供电方式3 | 直流供电，接口DC5.5mm(外径 )*2.5mm(内孔径) |

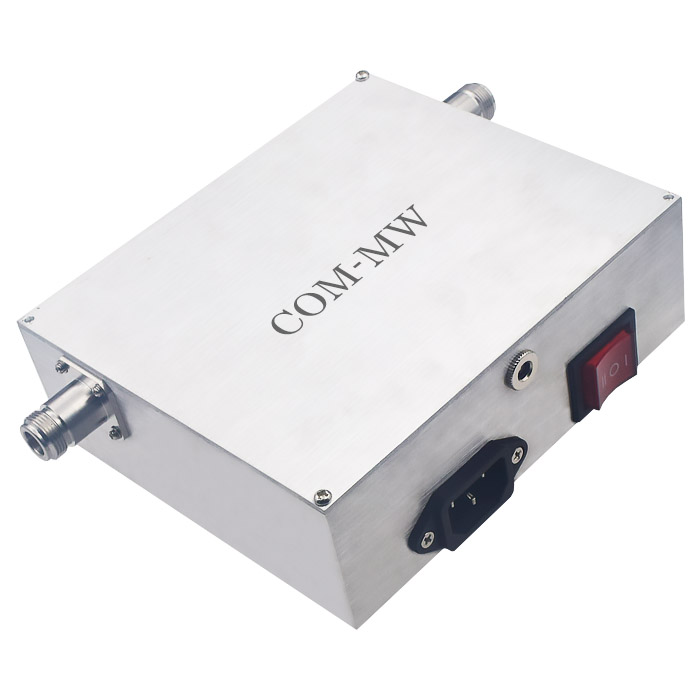

参考实物图
外形结构图（mm）
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
