高通频率 250~3000MHz,DC-80MHz≥40dB,105MHz≥20dB,表面贴装,替代RHP-147+
- HF008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 250 | ~ | 3000 | MHz | ||
| -3dB Fc | 147 | MHz | ||||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 105 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RHP-147+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 80 | 43.34 | 42.48 | -40.96 | 1.02 |
| 360 | 1.07 | 1.06 | -0.46 | 1.2 |
| 640 | 1.24 | 1.25 | -0.28 | 0.51 |
| 920 | 1.24 | 1.24 | -0.29 | 0.37 |
| 1200 | 1.22 | 1.23 | -0.33 | 0.33 |
| 1480 | 1.19 | 1.21 | -0.37 | 0.28 |
| 1760 | 1.16 | 1.17 | -0.35 | 0.27 |
| 2040 | 1.11 | 1.14 | -0.39 | 0.25 |
| 2320 | 1.06 | 1.09 | -0.45 | 0.24 |
| 2600 | 1.09 | 1.08 | -0.51 | 0.24 |
| 2880 | 1.2 | 1.15 | -0.65 | 0.23 |
| 3160 | 1.32 | 1.26 | -0.84 | 0.22 |
| 3440 | 1.44 | 1.39 | -0.84 | 0.33 |
| 3720 | 1.53 | 1.49 | -0.89 | 0.37 |
| 4000 | 1.55 | 1.53 | -1.11 | 0.27 |
参考实物图

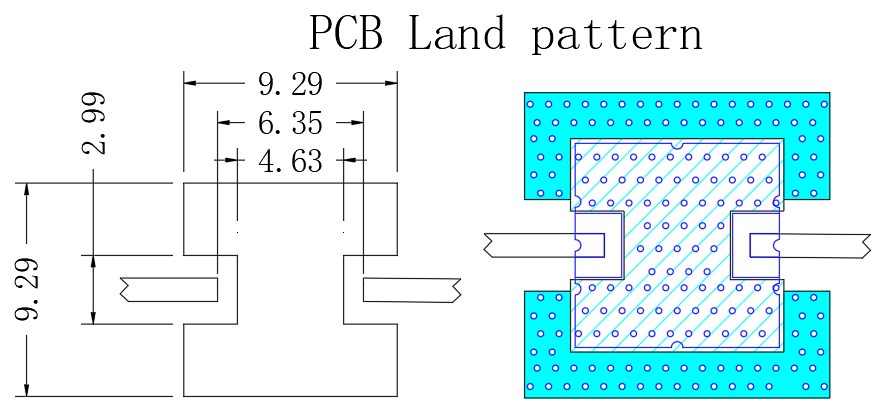

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
