滤波器
通带频率 700~1700MHz,DC-380MHz≥40dB,400MHz≥25dB,微带圆针
- ZBF15-L1200-1000-2757
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | 0.5 | dB | |||
| 带内波动 | 带内任意50mhz | 0.15 | dB | |||
| 带外抑制 | DC-380 | MHz≥ | 40 | dB | ||
| 带外抑制 | 400 | MHz≥ | 25 | dB | ||
| 带外抑制 | 2 | GHz≥ | 15 | dB | ||
| 带外抑制 | 2.1-4 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤0.4ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 400 | 49.60 | 72.74 | -44.78 | -44.78 | 0.98 |
| 514 | 11.64 | 10.99 | -8.78 | -8.78 | 3.70 |
| 629 | 1.14 | 1.15 | -0.66 | -0.66 | 2.84 |
| 743 | 1.36 | 1.37 | -0.63 | -0.63 | 1.89 |
| 857 | 1.21 | 1.25 | -0.59 | -0.59 | 1.70 |
| 971 | 1.08 | 1.16 | -0.59 | -0.59 | 1.83 |
| 1086 | 1.29 | 1.37 | -0.77 | -0.77 | 2.03 |
| 1200 | 1.22 | 1.18 | -0.83 | -0.83 | 2.09 |
| 1314 | 1.14 | 1.20 | -0.82 | -0.82 | 1.92 |
| 1429 | 1.26 | 1.25 | -0.83 | -0.83 | 1.69 |
| 1543 | 1.10 | 1.06 | -0.78 | -0.78 | 1.66 |
| 1657 | 1.08 | 1.11 | -0.86 | -0.86 | 1.80 |
| 1771 | 1.67 | 1.82 | -1.66 | -1.66 | 2.62 |
| 1886 | 8.97 | 11.90 | -10.28 | -10.28 | 2.30 |
| 2000 | 18.99 | 26.16 | -27.23 | -27.23 | 1.12 |
考实物图

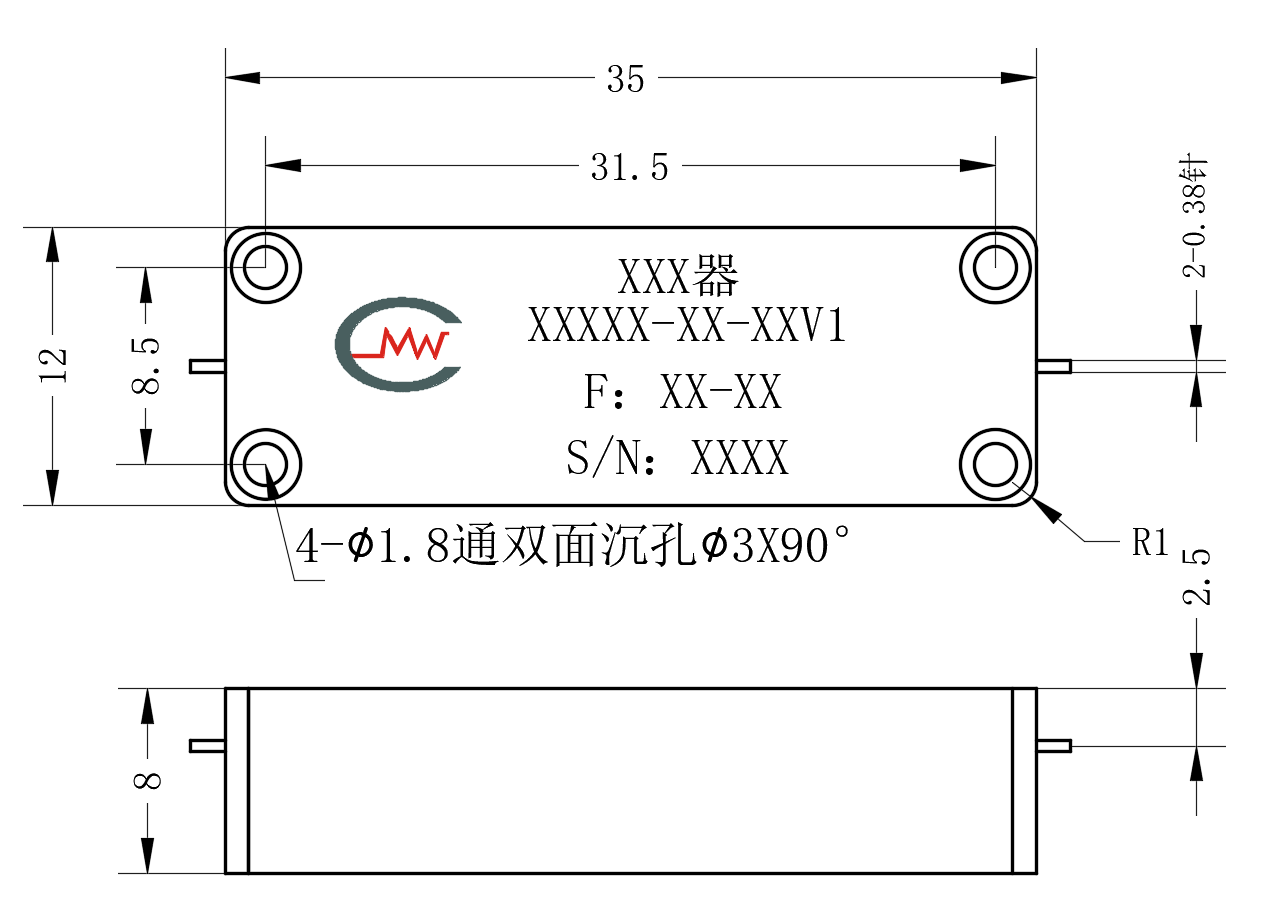

外形结构图（mm）

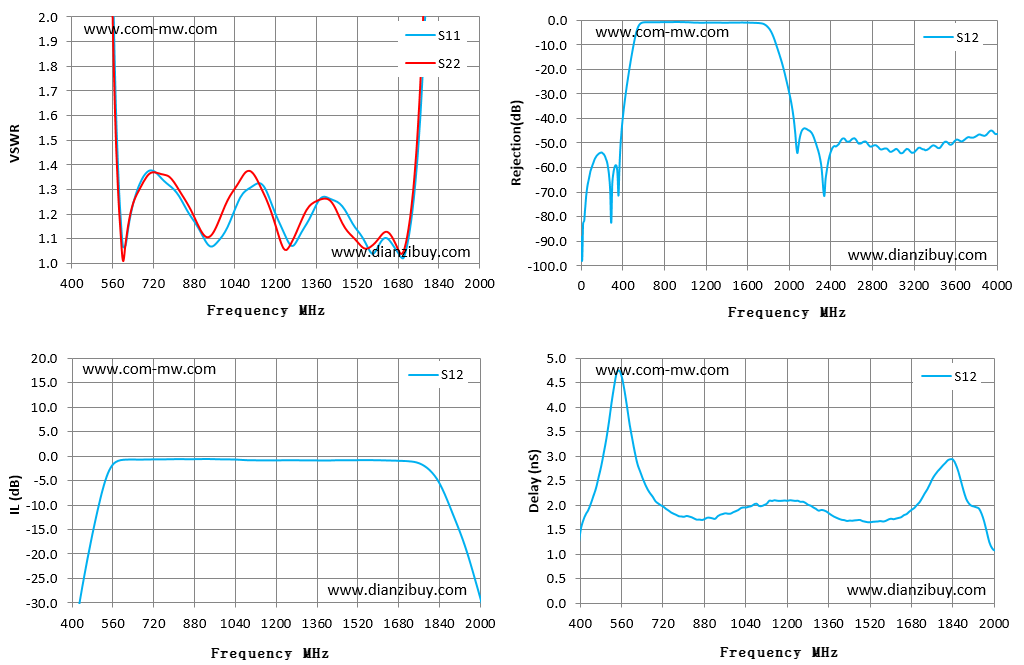

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
