0.65~2.85GHz, 150W, 90°电桥, 表面贴装
- ZHC8-0.65-2.85G-2586
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.65 | ~ | 2.85 | GHz |
| 插入损耗 | 0.6 | 0.7 | dB | |
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.4 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 150W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 表面 | 沉金 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| OUT1 | 2 (-90°) | 1（-90°） | 4（-90°） | 3（-90°） |
| OUT2 | 3（0°） | 4（0°） | 1（0°） | 2（0°） |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 0.4 | 1.13 | -1.35 | -6.31 | -26.39 | 90.15 |
| 0.59 | 1.09 | -2.33 | -4.24 | -25.21 | 90.23 |
| 0.77 | 1.11 | -3.03 | -3.37 | -28.83 | 89.88 |
| 0.96 | 1.07 | -3.36 | -3.12 | -26.85 | 89.95 |
| 1.14 | 1.03 | -3.33 | -3.23 | -21.6 | 90.16 |
| 1.33 | 1.17 | -3.1 | -3.59 | -20.6 | 89.6 |
| 1.51 | 1.31 | -2.81 | -4.06 | -24.88 | 89.15 |
| 1.7 | 1.39 | -2.68 | -4.36 | -35.54 | 90.07 |
| 1.89 | 1.33 | -2.84 | -4.17 | -21.24 | 90.78 |
| 2.07 | 1.24 | -3.16 | -3.76 | -18.82 | 90.07 |
| 2.26 | 1.12 | -3.5 | -3.38 | -21.46 | 89.66 |
| 2.44 | 1.02 | -3.71 | -3.16 | -35.24 | 89.72 |
| 2.63 | 1.15 | -3.63 | -3.28 | -26.1 | 89.6 |
| 2.81 | 1.26 | -3.13 | -3.95 | -22.92 | 89.7 |
| 3 | 1.26 | -2.32 | -5.7 | -19.74 | 91.03 |

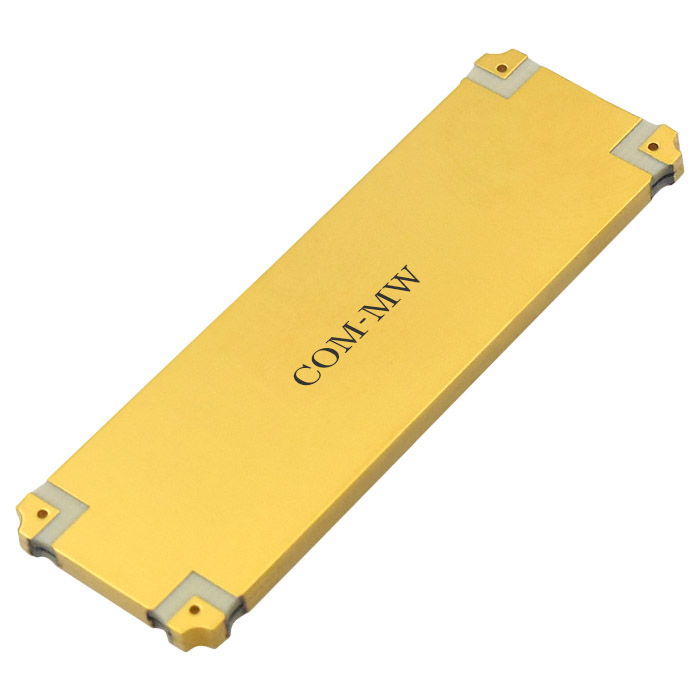

参考实物图

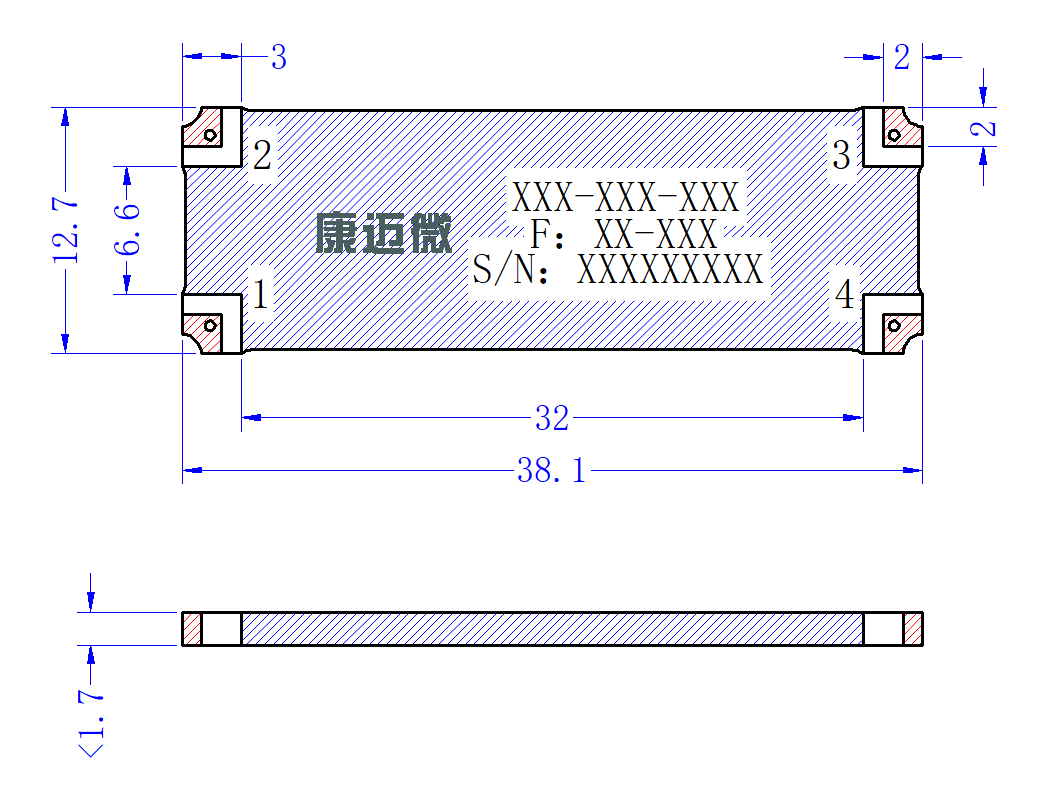

外形结构图（mm）

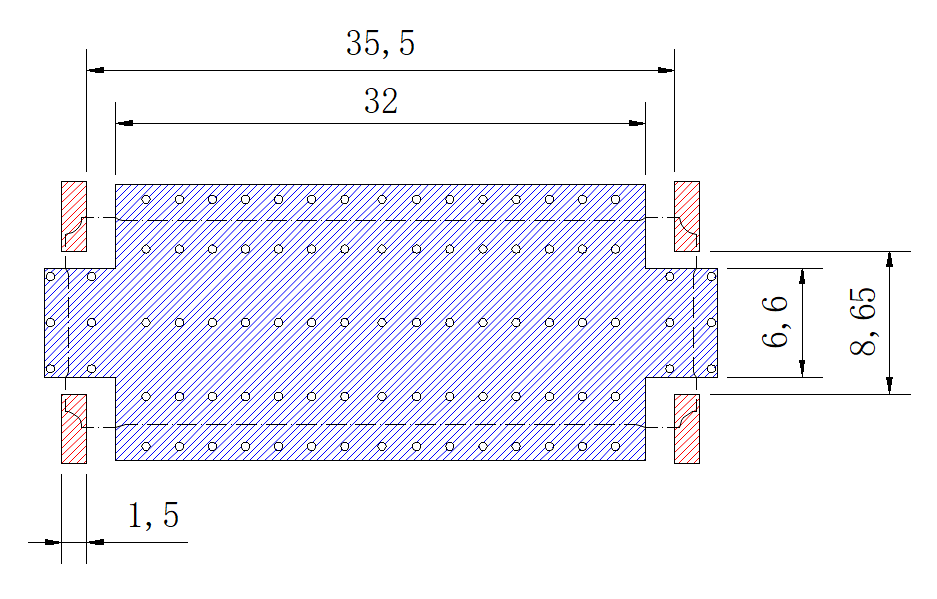

建议PCB尺寸（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持260℃回流焊。 |
