产品
电缆组件
DC~18GHz,半柔互联,1000mm,N-K,SMA-J
- DCA8-SM1000NF4.2-2167
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比半柔互联电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-18 | 2.88 | 3.26 | dB | |
| 驻波 | DC-18 | 1.25 | 1.35 | dB |
其它参数
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 1000mm |
| 接口一 | N-K铜镀镍 |
| 接口二 | SMA-J不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 1000 | mm | C1 | 20.0 | mm |
| B | 4.2 | mm | W1 | 21.4 | mm |
| T | 20 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率(MHz) | 插损 | 输入驻波 | 输出驻波 |
| 10 | 0.03 | 1.01 | 1.01 |
| 1000 | 0.4 | 1.03 | 1.03 |
| 2000 | 0.79 | 1.03 | 1.03 |
| 3000 | 0.95 | 1.04 | 1.04 |
| 4000 | 1.04 | 1.06 | 1.05 |
| 5000 | 1.15 | 1.05 | 1.06 |
| 6000 | 1.26 | 1.06 | 1.05 |
| 7000 | 1.43 | 1.05 | 1.05 |
| 8000 | 1.64 | 1.06 | 1.06 |
| 9000 | 1.81 | 1.08 | 1.07 |
| 10000 | 2 | 1.1 | 1.1 |
| 12000 | 2.39 | 1.13 | 1.12 |
| 15000 | 2.96 | 1.16 | 1.16 |
| 18000 | 3.18 | 1.2 | 1.2 |

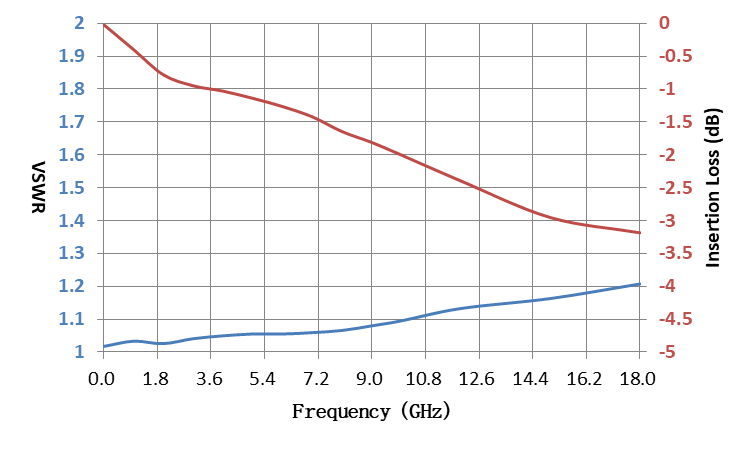

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于10mm |
