产品
开关
DC~4.2GHz,单刀双掷 ,TTL控制,反射式,15ms,L29,24V,200万次
- DSW9-2R0-4G-3522
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 4.2 | GHz |
| 插入损耗 | 0.3 | dB@1GHz | ||
| 插入损耗 | 0.5 | dB@4GHz | ||
| 隔离度 | 70 | dB@1GHz | ||
| 隔离度 | 60 | dB@4GHz | ||
| 驻波比 | 1.3 | @1GHz | ||
| 驻波比 | 1.5 | @4GHz | ||
| 功率容量 | 5000 | W@0.3GHz | ||
| 功率容量 | 4000 | W@1GHz | ||
| 功率容量 | 3000 | W@4GHz |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | L29-F |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 180mA |
| 工作温度 | -25~+65℃设计保证 |
| 质量等级 | 工业级 |
| 开关寿命 | 200万次 |
端口定义
| 公共端口 | 0 |
| 分路端口 | 1，2 |

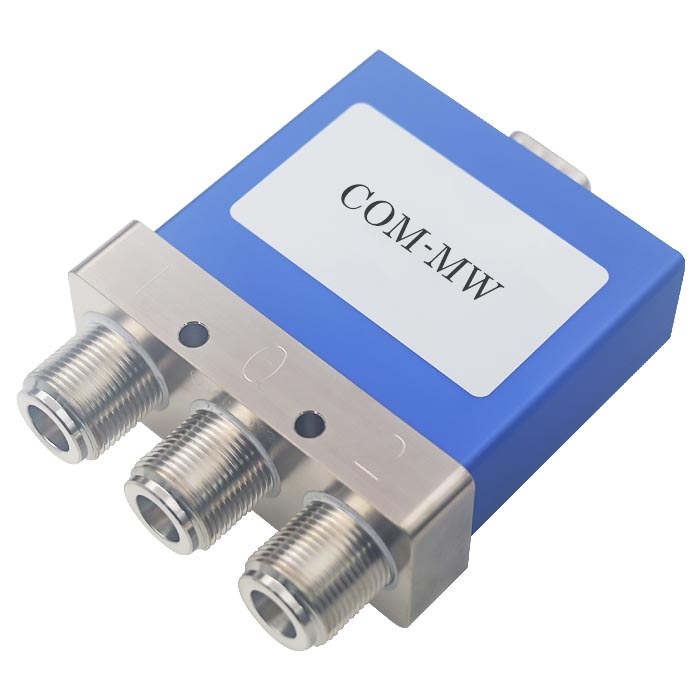

参考实物图
外形结构图（mm）
控制接口定义
| Pin 1 | VDC | ＋24V |
| Pin 2 | GND | |
| Pin 3 | TTL | 0 / +3.3V |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
