2~6GHz,400W,6路,0°,
- ZS25-C2-6G-962
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 正反向耦合度 | 43.5 | 45 | 46.5 | dB |
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.4 |
其它参数
| 功率容量 | 400W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（N-F） |
| 分配端口 | 1~6（SMA-F） |
| 正反向耦合端口 | C1，C2（SMA-F） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S18 耦合 dB | S92 耦合 dB | S13 相位 ° | S14 相位 ° |
| 1.00 | 5.97 | -11.24 | -11.28 | -49.22 | -48.46 | 0.15 | -0.18 |
| 1.43 | 2.40 | -8.76 | -8.75 | -46.80 | -46.40 | 0.31 | 0.08 |
| 1.86 | 1.32 | -7.90 | -7.86 | -45.40 | -45.21 | 0.25 | -0.03 |
| 2.29 | 1.14 | -7.74 | -7.69 | -44.75 | -44.50 | 0.10 | -0.18 |
| 2.71 | 1.16 | -7.76 | -7.71 | -44.53 | -44.37 | 0.04 | -0.30 |
| 3.14 | 1.08 | -7.71 | -7.65 | -44.64 | -44.54 | 0.02 | -0.35 |
| 3.57 | 1.09 | -7.81 | -7.75 | -44.86 | -44.82 | 0.07 | -0.29 |
| 4.00 | 1.13 | -7.90 | -7.83 | -44.92 | -44.97 | 0.19 | -0.16 |
| 4.43 | 1.15 | -8.13 | -8.00 | -44.88 | -44.82 | 0.26 | -0.02 |
| 4.86 | 1.17 | -8.10 | -7.92 | -44.71 | -44.47 | 0.17 | 0.05 |
| 5.29 | 1.21 | -7.98 | -7.71 | -44.58 | -44.28 | -0.18 | 0.04 |
| 5.71 | 1.18 | -7.94 | -7.62 | -44.81 | -44.45 | -0.95 | -0.10 |
| 6.14 | 1.18 | -7.97 | -7.66 | -45.41 | -45.00 | -2.06 | -0.50 |
| 6.57 | 1.55 | -8.49 | -8.40 | -46.66 | -46.27 | -3.46 | -1.89 |
| 7.00 | 2.09 | -9.12 | -9.40 | -49.11 | -48.74 | -0.31 | -5.80 |

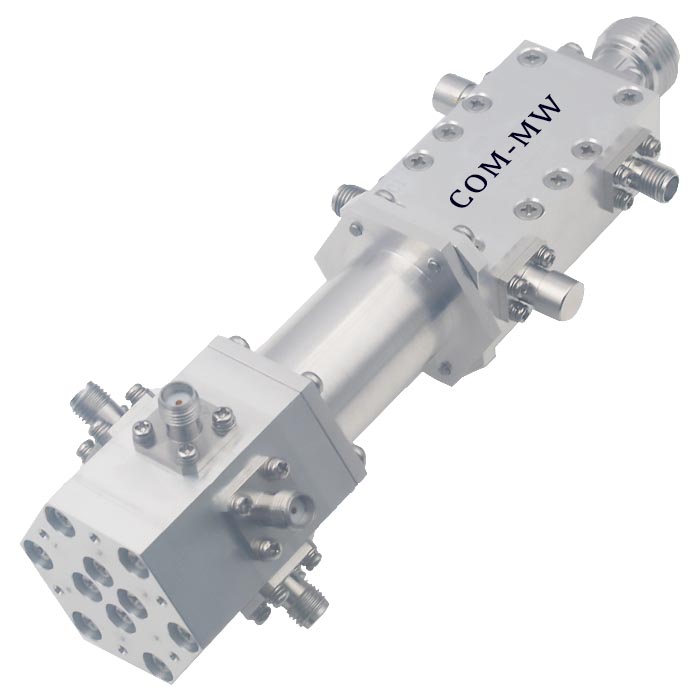

参考实物图

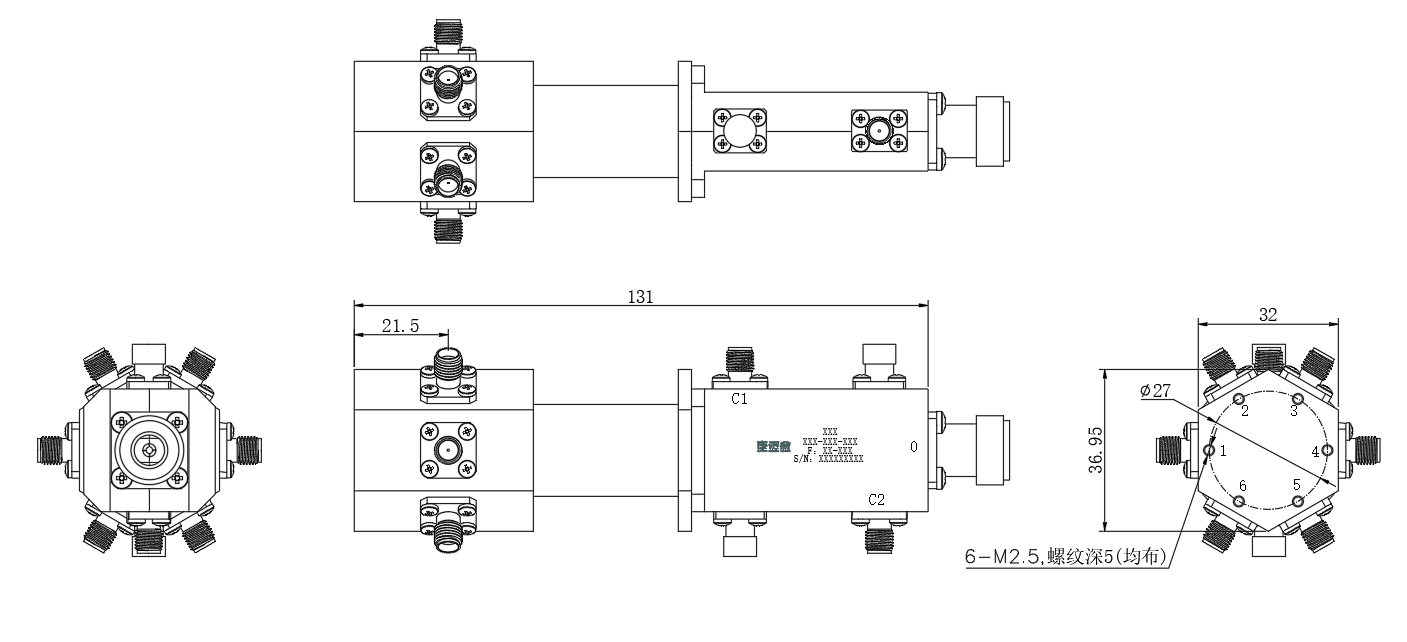

外形结构图（mm）

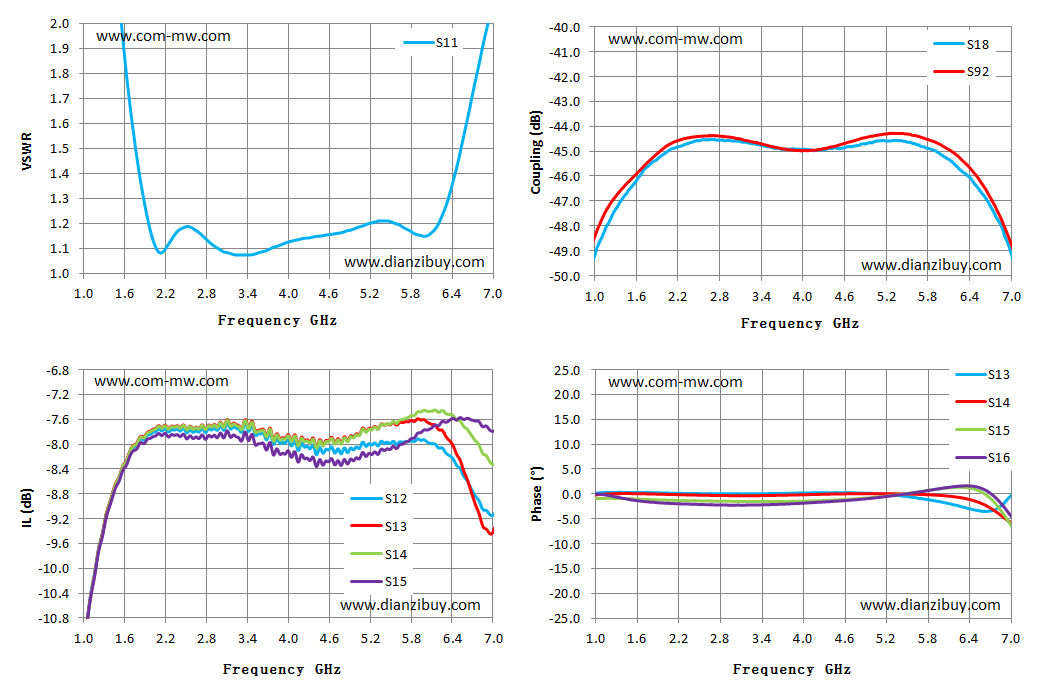

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
