滤波器组件
1420~1440MHz,1565~1585MHz,1700~1720MHz,微带圆针
- DFSBF13-C1420-1720-3078
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | 1420 | ~ | 1440 | MHz |
| 通带频率2 | / | / | 1565 | ~ | 1585 | MHz |
| 通带频率3 | / | / | 1700 | ~ | 1720 | MHz |
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 0.7 | dB | ||||
| 通带驻波 | 1.5 | |||||
| 通带1抑制度 | DC-1.36 | GHz≥ | 82 | dBc | ||
| 通带1抑制度 | 1400 | MHz≥ | 52 | dBc | ||
| 通带1抑制度 | 1460 | MHz≥ | 52 | dBc | ||
| 通带1抑制度 | 1.5-3 | GHz≥ | 82 | dBc | ||
| 通带2抑制度 | DC-1.505 | GHz≥ | 82 | dBc | ||
| 通带2抑制度 | 1545 | MHz≥ | 52 | dBc | ||
| 通带2抑制度 | 1605 | MHz≥ | 52 | dBc | ||
| 通带2抑制度 | 1.645-3 | GHz≥ | 82 | dBc | ||
| 通带3抑制度 | DC-1.57 | GHz≥ | 82 | dBc | ||
| 通带3抑制度 | 1680 | MHz≥ | 52 | dBc | ||
| 通带3抑制度 | 1740 | MHz≥ | 52 | dBc | ||
| 通带3抑制度 | 1.78-3 | GHz≥ | 82 | dBc |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 80W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

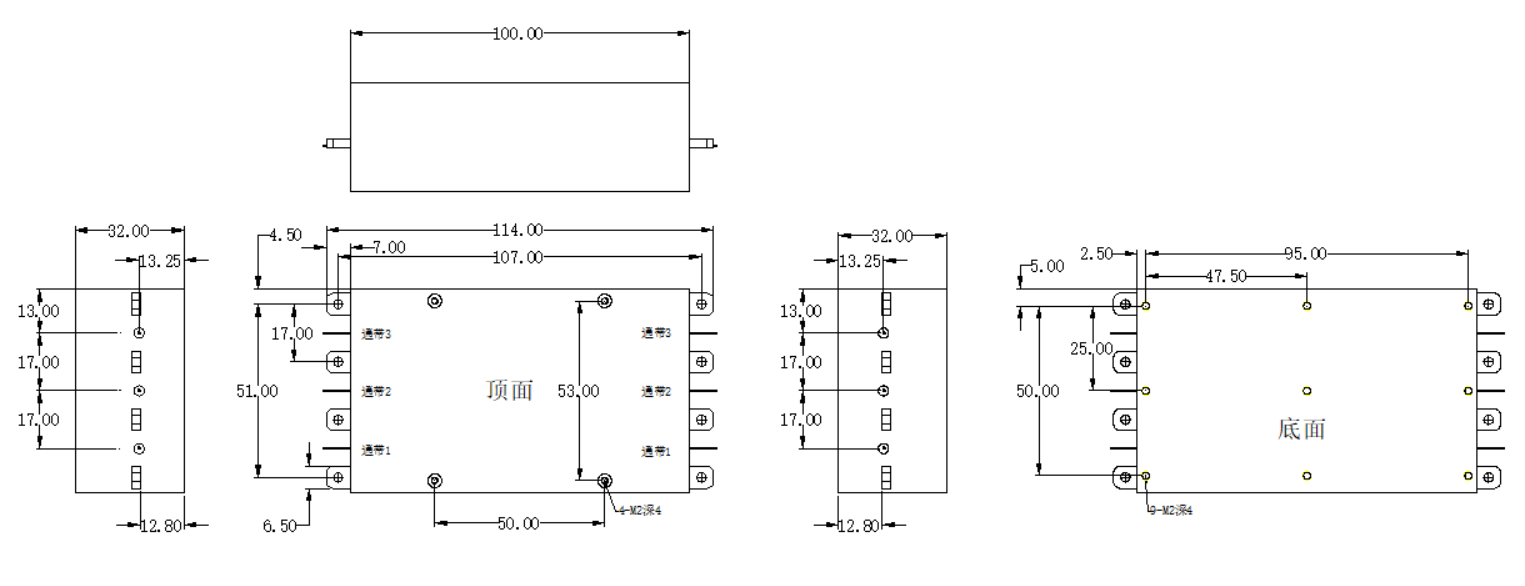

外形结构图（mm）

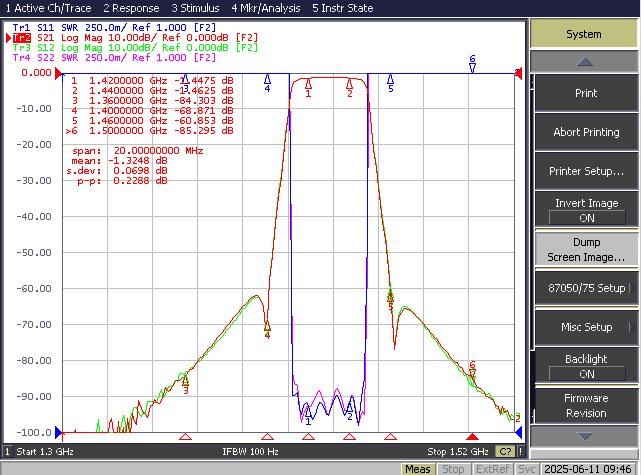

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
