滤波器
通带频率 1250~1750MHz,DC-1050MHz≥45dB,1050-1150MHz≥15dB,表面贴装
- ZBF15-L1500-500-2752
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 1750 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.95 | dB | ||
| 带外抑制 | DC-1050 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1050-1150 | MHz≥ | 15 | dB | ||
| 带外抑制 | 1850-1950 | MHz≥ | 15 | dB | ||
| 带外抑制 | 1950-3600 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1100 | 82.15 | 46.86 | -51.08 | -51.08 | -0.44 |
| 1157 | 37.52 | 26.29 | -29.26 | -29.26 | 1.84 |
| 1214 | 4.71 | 4.20 | -7.12 | -7.12 | 7.11 |
| 1271 | 1.04 | 1.12 | -1.46 | -1.46 | 4.73 |
| 1329 | 1.47 | 1.46 | -1.21 | -1.21 | 3.31 |
| 1386 | 1.30 | 1.29 | -1.01 | -1.01 | 2.79 |
| 1443 | 1.08 | 1.06 | -0.89 | -0.89 | 2.55 |
| 1500 | 1.13 | 1.10 | -0.90 | -0.90 | 2.44 |
| 1557 | 1.13 | 1.14 | -0.95 | -0.95 | 2.45 |
| 1614 | 1.42 | 1.39 | -1.14 | -1.14 | 2.51 |
| 1671 | 1.37 | 1.35 | -1.31 | -1.31 | 2.73 |
| 1729 | 1.07 | 1.06 | -1.55 | -1.55 | 3.46 |
| 1786 | 1.20 | 1.16 | -2.46 | -2.46 | 4.91 |
| 1843 | 4.81 | 2.77 | -10.06 | -10.06 | 7.45 |
| 1900 | 21.85 | 13.73 | -42.18 | -42.18 | -0.28 |
参考实物图
外形结构图（mm）

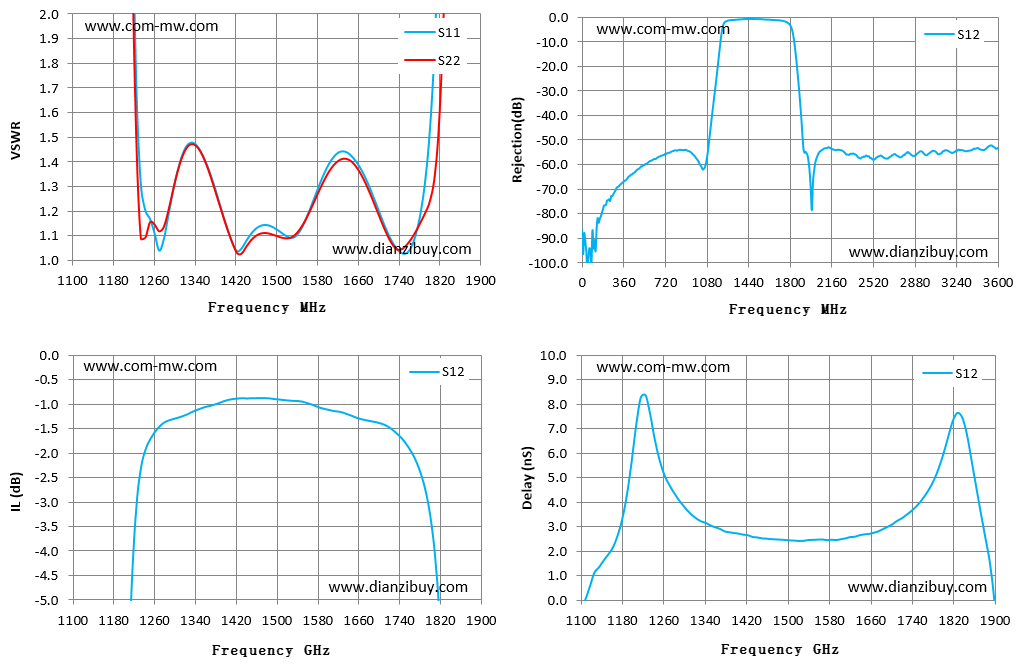

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
