产品
宽带全向天线
工作频率2~30MHz, 增益无源-35dBi, 2.5, 垂直极化, TNC
- ZQX7-2-30-741
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
全向天线，即在水平方向图上表现为水平全向均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 30 | MHz |
| 增益 | 无源-35 | dBi | ||
| 驻波比 | 2.5 |
其它参数
| 极化方式 | 垂直极化 |
| 接口形式 | TNC-K.供电接口YGD20N0802J |
| 外形尺寸 | 100*100*2000mm |
| 估算重量 | 1.2Kg |
| 表面 | 军绿色 |
| 工作温度 | -25~+45℃设计保证 |
| 储存温度 | -40~+60℃设计保证 |
| 其它 | 放大器指标要求：增益≥20dBi，噪声系数≤2dB，P-1dB≥23dBm，OIP3≥40dBm。供电要求：DC+8V～+13V / ≤250mA |

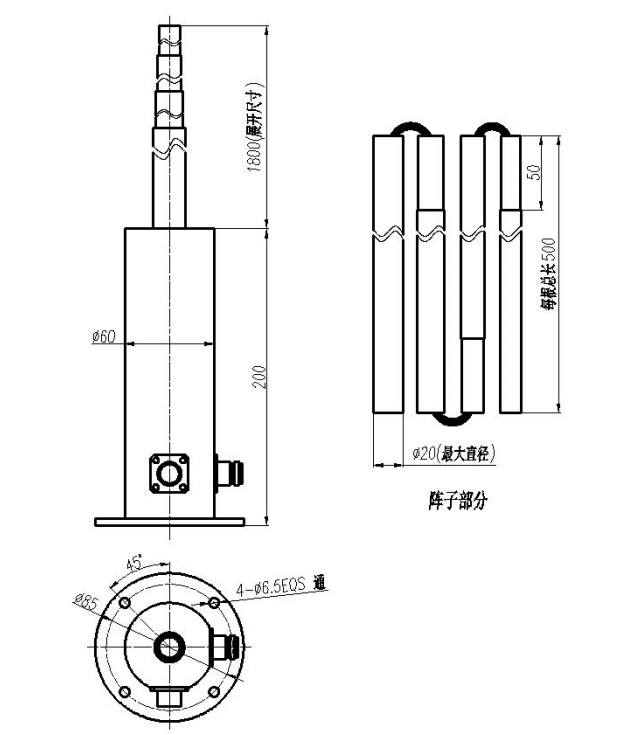

外形结构图（mm）

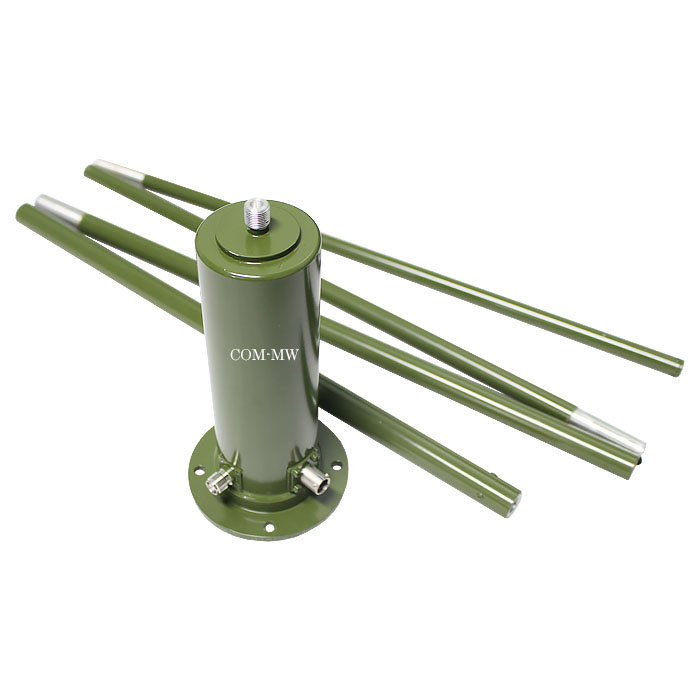

参考实物图
