225~290MHz, 280~345MHz, 335~400MHz, ~MHz, ~MHz, 表面贴装
- ZS15-L225-400-823
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 225 | ~ | 290 | MHz |
| 通带频率二 | / | / | 280 | ~ | 345 | MHz |
| 通带频率三 | / | / | 335 | ~ | 400 | MHz |
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 通带1@2.7dB | 通带2@3.2dB | 通带3@3.5dB | |||
| 带内波动 | 通带1@1.0 | 通带2@1.0 | 通带3@1.0 | dB | ||
| 通带一抑制度 | DC-180 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 320-2000 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | DC-240 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 380-2000 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | DC-290 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | 440-2000 | MHz≥ | 40 | dBc |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 幅度一致性 | ≤±0.5dB |
| 相位一致性 | ≤±5 |
| 相位非线性度 | ≤20° |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

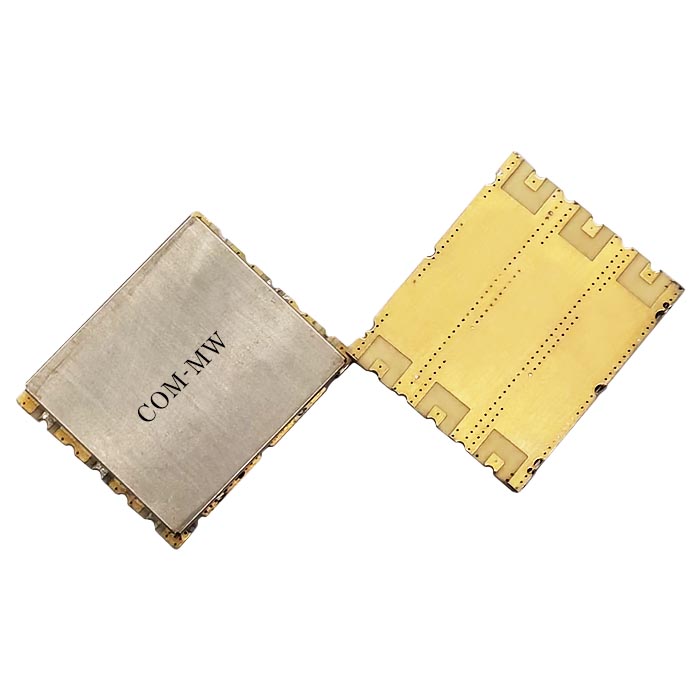

参考实物图

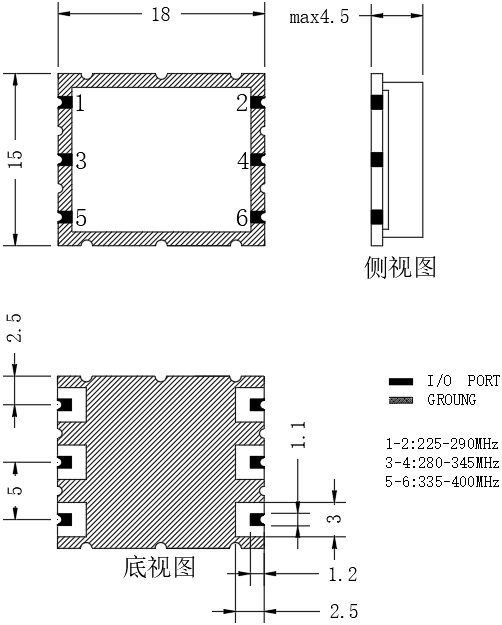

外形结构图（mm）

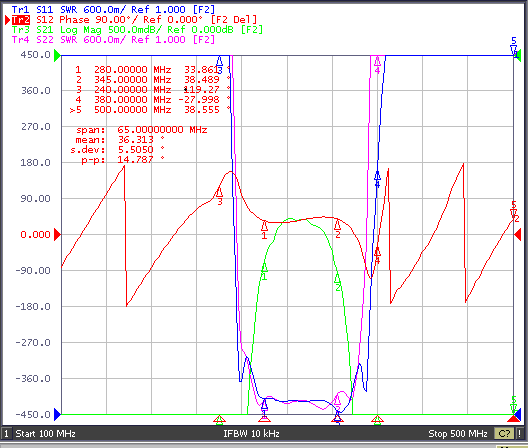

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
