产品
电缆组件
DC~18GHz,半柔互联,400mm,SMA-J,SMA-K
- DCA8-SM400SF4.2-3311
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比半柔互联电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-18 | 1.45 | 1.58 | dB | |
| 驻波 | DC-18 | 1.25 | 1.35 | dB |
其它参数
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 400mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 400 | mm | E1 | 8.0 | mm |
| B | 4.2 | mm | W1 | 8.9 | mm |
| T | 10 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率(MHz) | 插损 | 输入驻波 | 输出驻波 |
| 10 | 0.07 | 1.04 | 1.01 |
| 1000 | 0.32 | 1.02 | 1.04 |
| 2000 | 0.45 | 1.03 | 1.02 |
| 3000 | 0.55 | 1.03 | 1.01 |
| 4000 | 0.65 | 1.04 | 1.04 |
| 6000 | 0.75 | 1.02 | 1.04 |
| 7000 | 0.8 | 1.07 | 1.04 |
| 9000 | 0.91 | 1.09 | 1.09 |
| 10000 | 0.99 | 1.13 | 1.11 |
| 11000 | 1.05 | 1.11 | 1.1 |
| 12000 | 1.12 | 1.09 | 1.11 |
| 15000 | 1.49 | 1.14 | 1.12 |
| 17000 | 1.57 | 1.13 | 1.13 |
| 18000 | 1.56 | 1.18 | 1.15 |

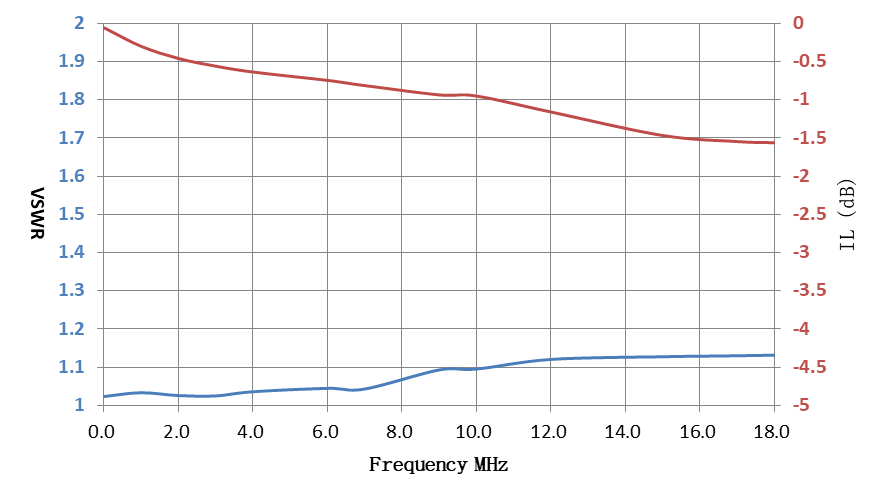

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于10mm |
