产品
滤波器
通带频率380~396MHz, DC-300MHz≥50dB, 300-330MHz≥40dB, 330-360MHz≥30dB, 360-370MHz≥5dB, 406-416MHz≥5dB, 416-446MHz≥30dB, 466-703MHz≥50dB, 703-1000MHz≥75dB, N
- ZBF4-C388-16-1107
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 380 | ~ | 396 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-300 | MHz≥ | 50 | dB | ||
| 带外抑制 | 300-330 | MHz≥ | 40 | dB | ||
| 带外抑制 | 330-360 | MHz≥ | 30 | dB | ||
| 带外抑制 | 360-370 | MHz≥ | 5 | dB | ||
| 带外抑制 | 406-416 | MHz≥ | 5 | dB | ||
| 带外抑制 | 416-446 | MHz≥ | 30 | dB | ||
| 带外抑制 | 466-703 | MHz≥ | 50 | dB | ||
| 带外抑制 | 703-1000 | MHz≥ | 75 | dB | ||
| 带外抑制 | 1000-1600 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1600-2200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图

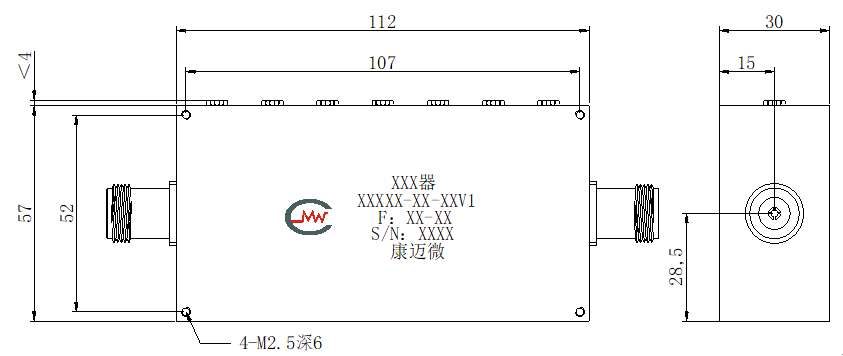

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
