产品
电桥
698~3800MHz, 200W, N , 两进两出合路器
- ZHC9-698-3800-2552
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 3800 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 25 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 200W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀三元合金，内导体镀银 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| PIM | -150dBc@1800MHz |
| 防水等级 | IP65 |
| 其它 | 两进两出合路器 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|
| 500 | 1.06 | -4.73 | -2.02 | -40.75 |
| 786 | 1.13 | -3.5 | -3.13 | -41.83 |
| 1071 | 1.11 | -3.28 | -3.49 | -55.32 |
| 1357 | 1.1 | -3.38 | -3.28 | -39.39 |
| 1643 | 1.13 | -3.47 | -3.21 | -35.67 |
| 1929 | 1.1 | -3.28 | -3.4 | -38.17 |
| 2214 | 1.13 | -3.11 | -3.57 | -33.11 |
| 2500 | 1.13 | -3.24 | -3.49 | -27.75 |
| 2786 | 1.09 | -3.59 | -3.24 | -26.15 |
| 3071 | 1.07 | -3.66 | -3.11 | -28.6 |
| 3357 | 1.07 | -3.41 | -3.38 | -32.94 |
| 3643 | 1.12 | -3.33 | -3.53 | -31.23 |
| 3929 | 1.24 | -4 | -3.04 | -31.9 |
| 4214 | 1.29 | -6.57 | -1.73 | -42.79 |
| 4500 | 1.47 | -21.02 | -0.77 | -24.68 |

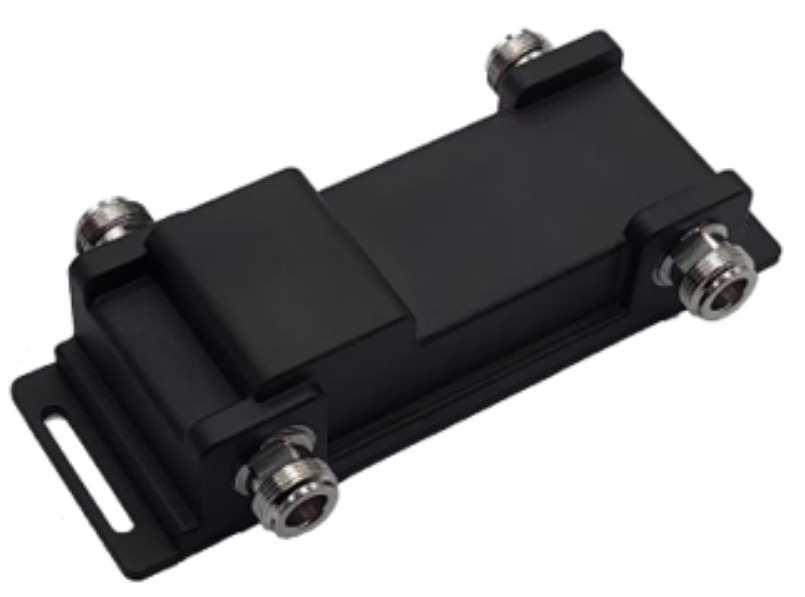

参考实物图

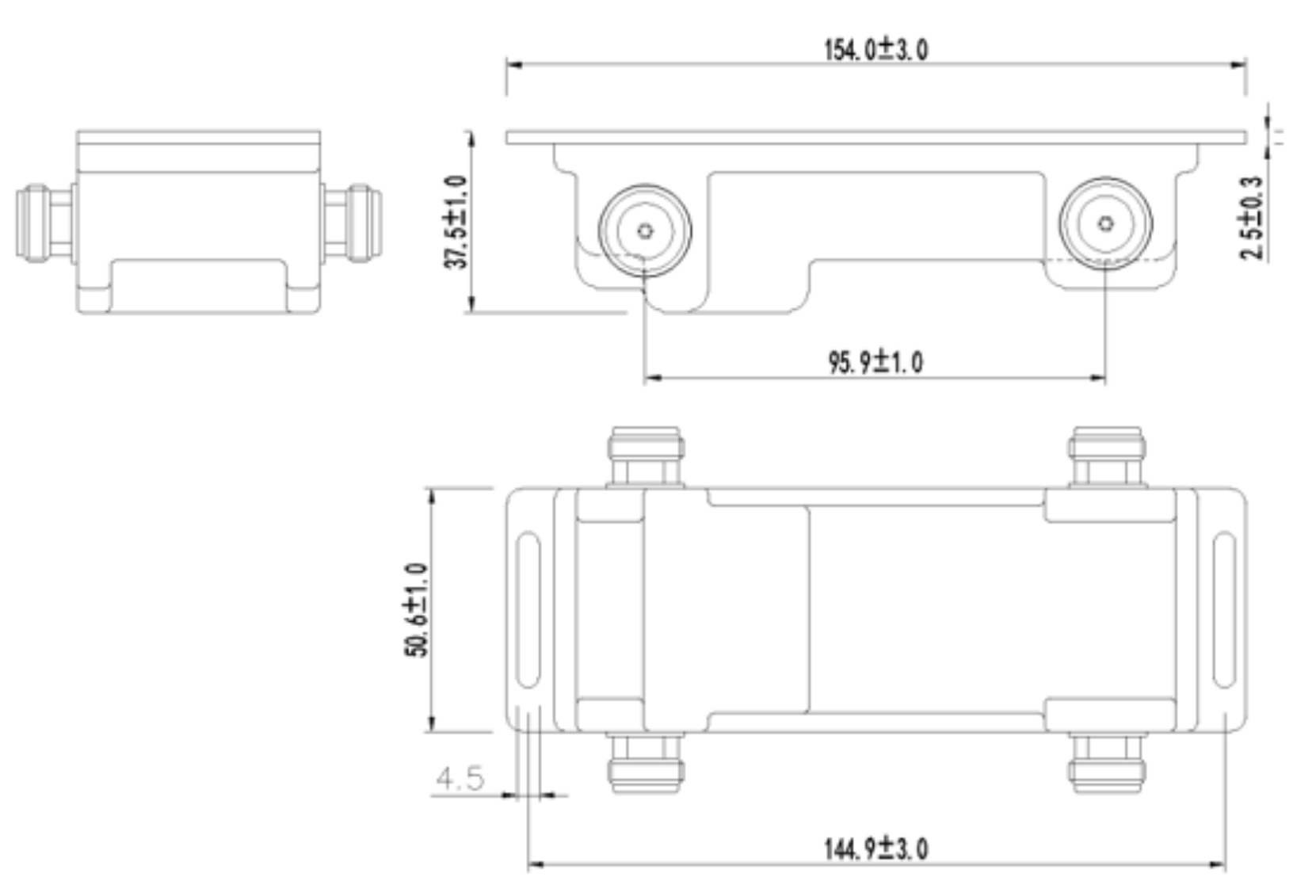

外形结构图（mm）

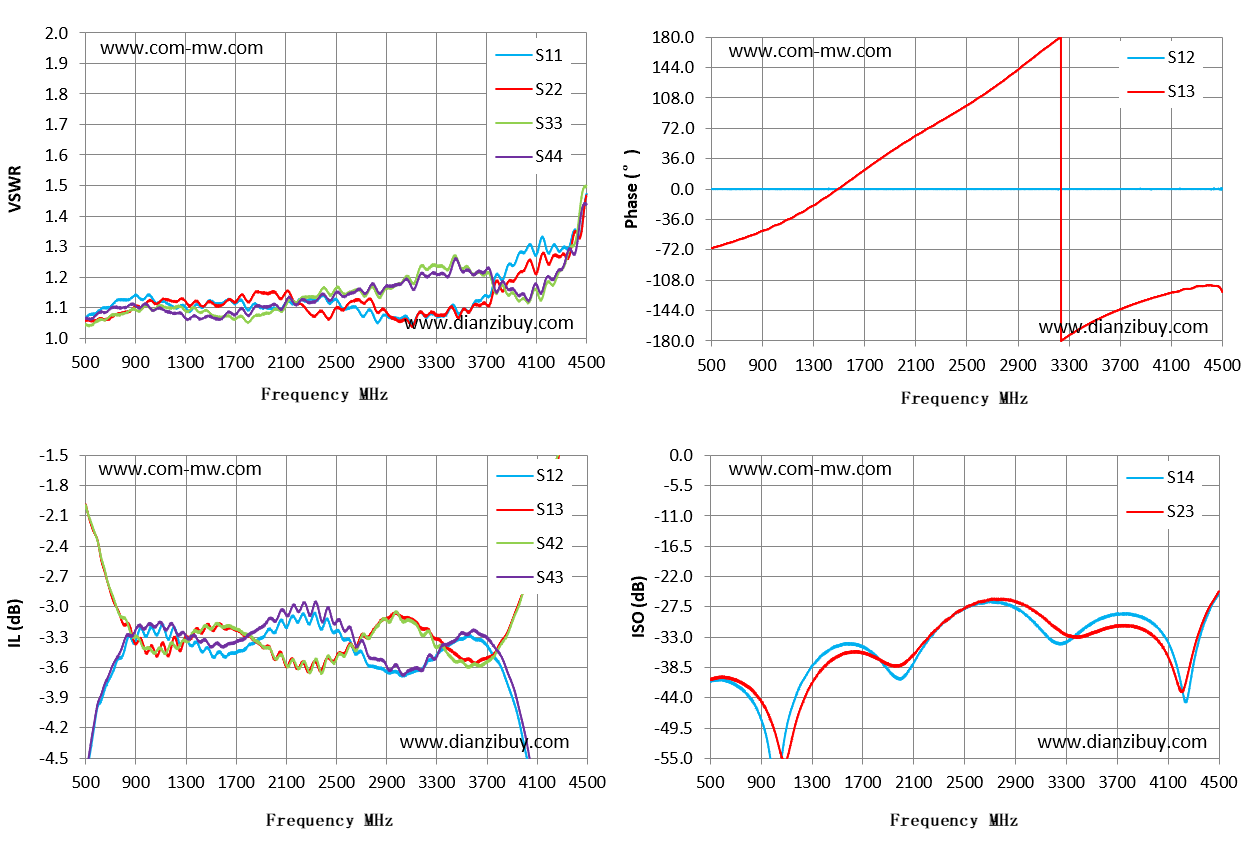

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
