产品
滤波器
通带频率 600~1800MHz,DC-300MHz≥40dBc,2.2-5GHz≥40dBc,微带圆针
- ZBF15-L1200-1200-2809
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 600 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 3dB带宽 | ≤1470 | MHz | ||||
| 带外抑制 | DC-300 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2.2-5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 5-8 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤0.8ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 300 | 90.16 | 108.72 | -54.47 | -54.47 | -20.35 |
| 429 | 20.77 | 24.37 | -12.93 | -12.93 | 2.22 |
| 557 | 1.28 | 1.32 | -0.61 | -0.61 | 3.10 |
| 686 | 1.30 | 1.31 | -0.50 | -0.50 | 1.75 |
| 814 | 1.17 | 1.19 | -0.46 | -0.46 | 1.59 |
| 943 | 1.35 | 1.30 | -0.63 | -0.63 | 1.67 |
| 1071 | 1.40 | 1.38 | -0.75 | -0.75 | 1.91 |
| 1200 | 1.26 | 1.28 | -0.77 | -0.77 | 2.09 |
| 1329 | 1.16 | 1.14 | -0.71 | -0.71 | 1.79 |
| 1457 | 1.20 | 1.26 | -0.69 | -0.69 | 1.52 |
| 1586 | 1.30 | 1.34 | -0.72 | -0.72 | 1.44 |
| 1714 | 1.30 | 1.28 | -0.79 | -0.79 | 1.54 |
| 1843 | 1.54 | 1.50 | -1.21 | -1.21 | 2.27 |
| 1971 | 10.54 | 8.90 | -8.90 | -8.90 | 2.16 |
| 2100 | 23.82 | 20.57 | -23.83 | -23.83 | 1.21 |

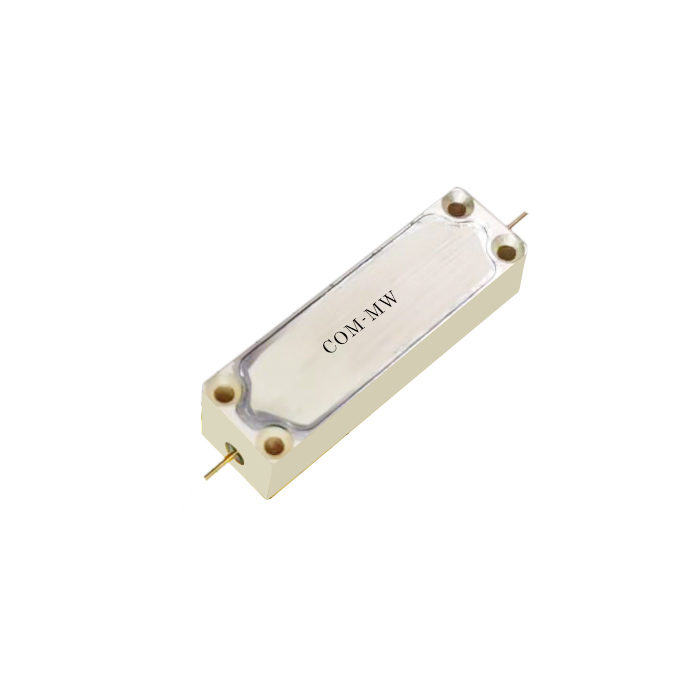

参考实物图

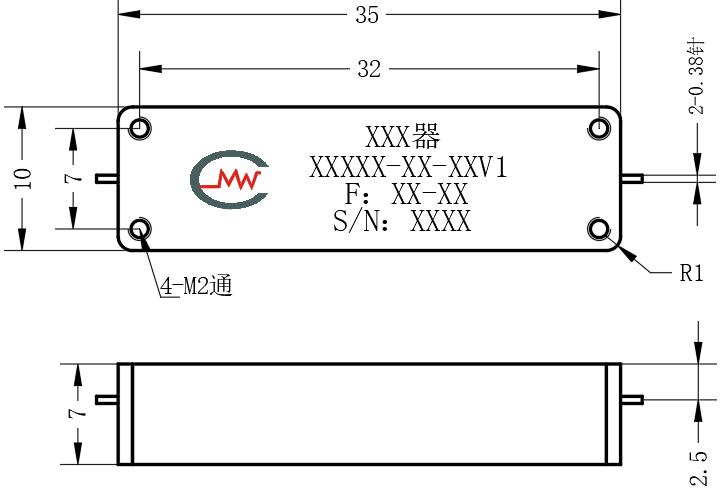

外形结构图（mm）

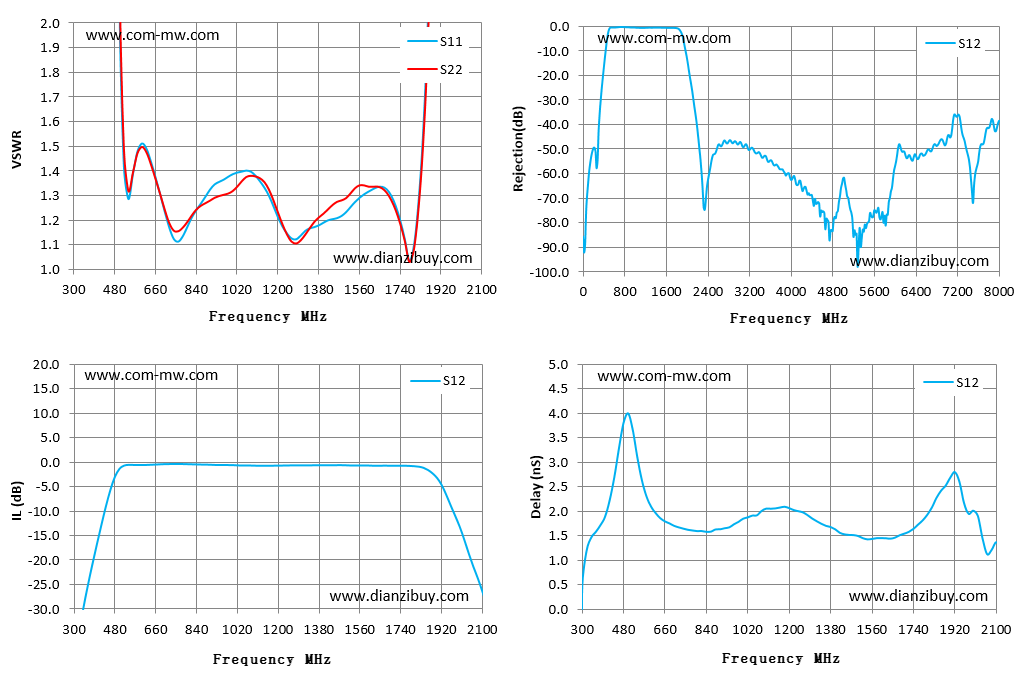

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
