开关

32.9~50.1GHz, 双刀双掷, 机械开关, 开关时间120ms,

  • DSW9-4R32.9-50.1G-1959
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

技术要求

参数 最小 典型 最大 单位
工作频率 32.9 ~ 50.1 GHz
插入损耗 0.2 dB
隔离度 60 dB
驻波比 1.15

其它参数

开关路数双刀双掷
开关特性机械开关
开关时间120ms
波导法兰FUGP400
波导口型号BJ400 WR22
表面白色
功率容量500W设计保证
产品外壳材料铝6061
工作电压+28V
工作电流2A
工作温度-40~+85℃设计保证
质量等级工业级

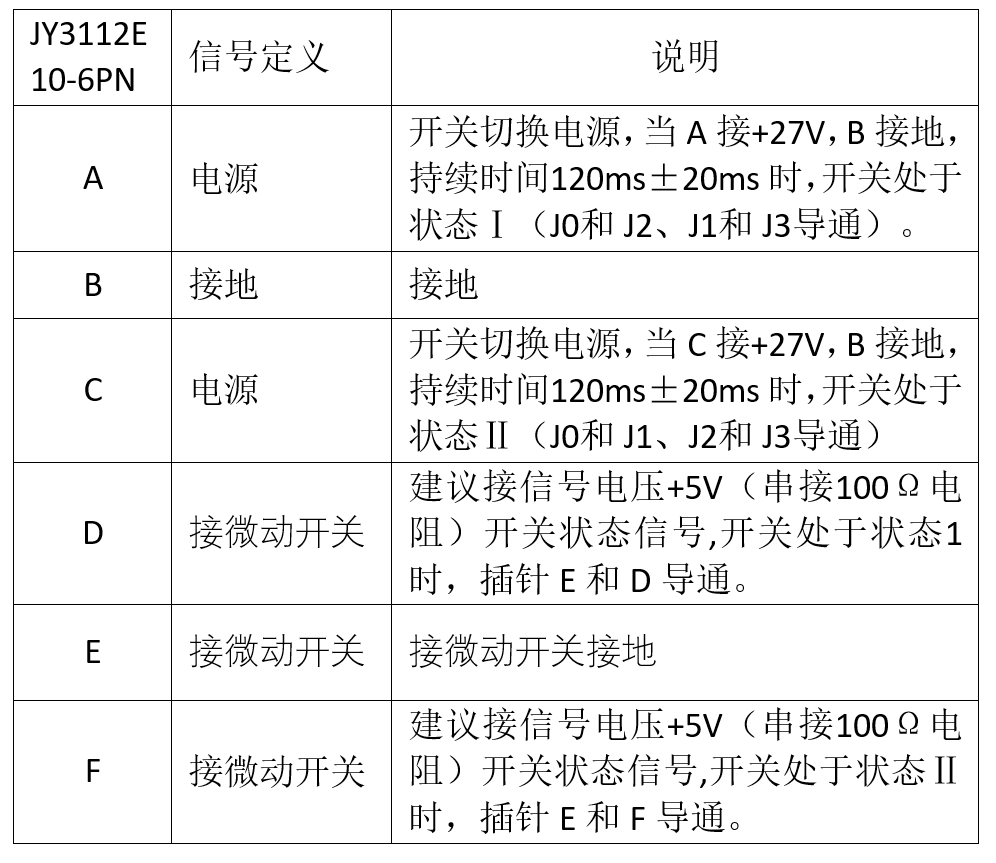

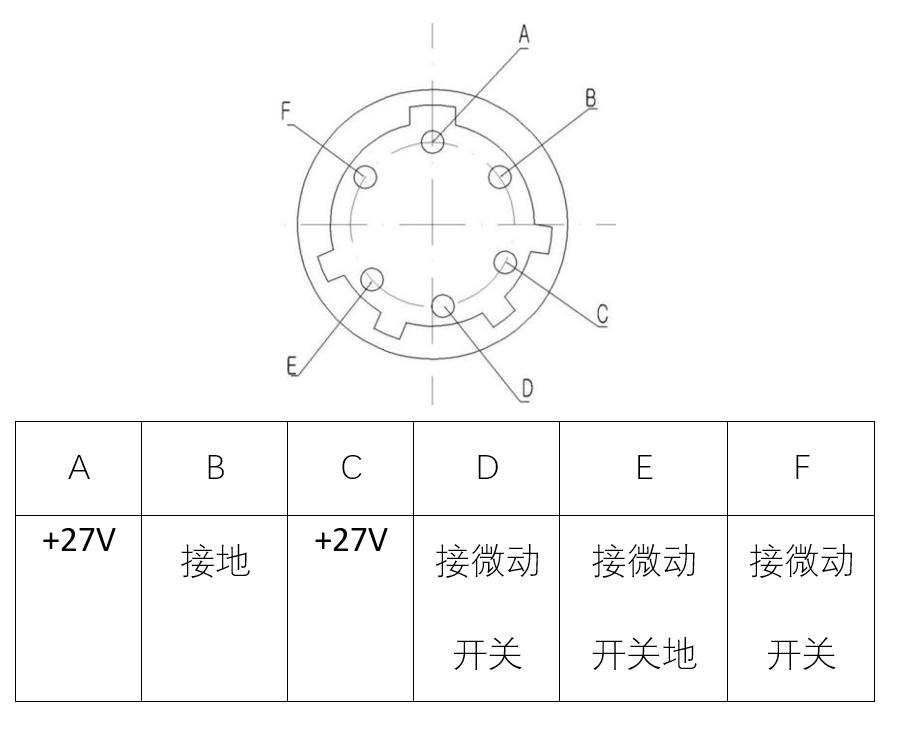

控制引脚定义

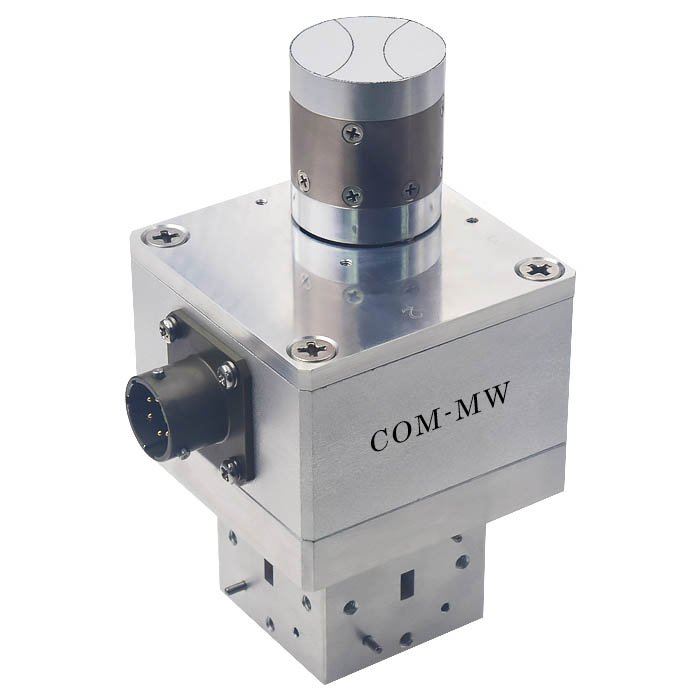

参考实物图

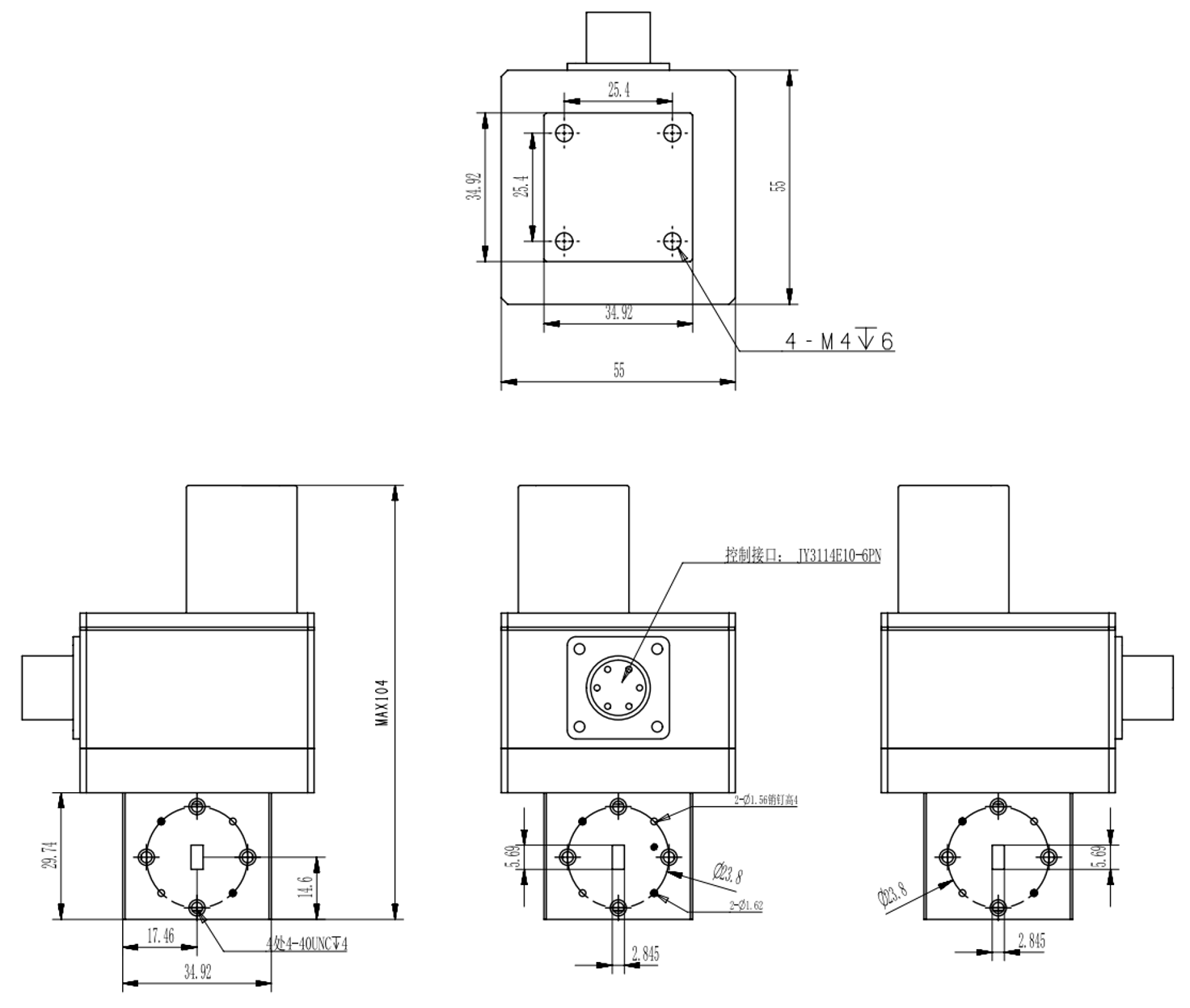

外形结构图(mm)

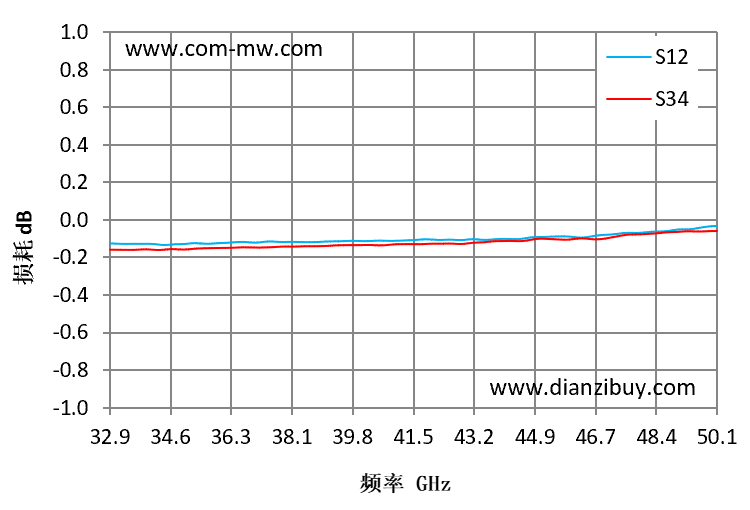

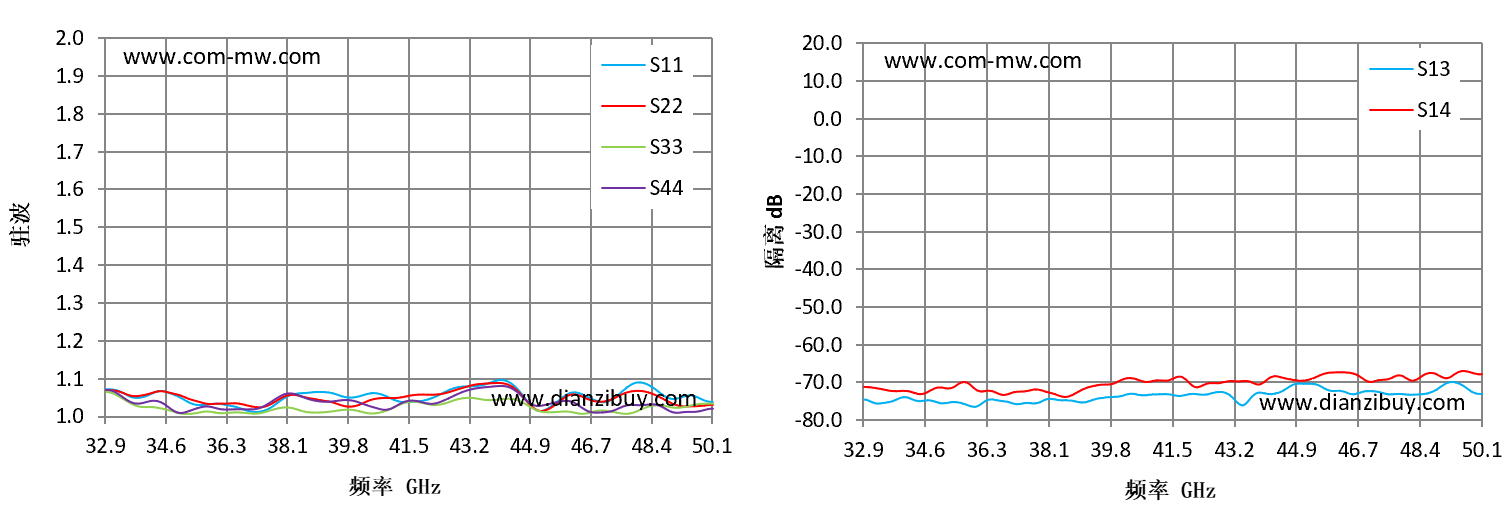

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
