0.009~400MHz, 耦合度40dB, SMA, 200W
- ZDC9-40L0.009-400-2340
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 400 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.35 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C2 | --- |
| 隔离端口 | C1 | --- |
典型测试数据
| Frequency MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.03 | 1.03 | -0.12 | -40.41 | -68.11 |
| 43 | 1.02 | 1.02 | -0.12 | -40.26 | -61.74 |
| 86 | 1.04 | 1.03 | -0.15 | -40.26 | -57.84 |
| 129 | 1.06 | 1.04 | -0.2 | -40.31 | -56.07 |
| 171 | 1.09 | 1.06 | -0.23 | -40.37 | -55.48 |
| 214 | 1.11 | 1.08 | -0.26 | -40.52 | -55.98 |
| 257 | 1.13 | 1.1 | -0.31 | -40.78 | -57.71 |
| 300 | 1.15 | 1.12 | -0.34 | -41.1 | -61.17 |
| 343 | 1.17 | 1.14 | -0.38 | -41.42 | -68.92 |
| 386 | 1.18 | 1.15 | -0.41 | -41.71 | -67.44 |
| 429 | 1.19 | 1.16 | -0.45 | -41.94 | -58.38 |
| 471 | 1.2 | 1.17 | -0.49 | -42.11 | -53.13 |
| 514 | 1.22 | 1.19 | -0.54 | -42.32 | -48.88 |
| 557 | 1.23 | 1.2 | -0.61 | -41.66 | -42.99 |
| 600 | 1.24 | 1.21 | -0.69 | -42.53 | -45.51 |

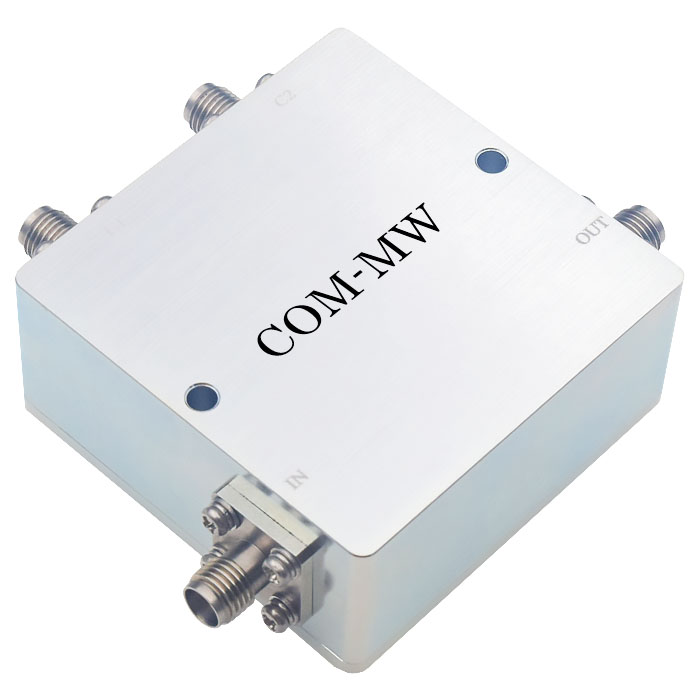

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
